Σελίδα 18
Εγκατάσταση
Εσωτ. Μονάδας
5.
Βλέποντας το πίσω μέρος της μονάδας, αφαιρέστε
το πλαστικό κάλυμμα στην κάτω αριστερή πλευρά.
6.
Περάστε το καλώδιο σήματος μέσα από αυτή την
εγκοπή, από το πίσω μέρος της μονάδας προς τα
εμπρός.
7.
Βλέποντας το μπροστινό μέρος της μονάδας,
ταιριάξτε τα χρώματα των καλωδίων με τις
πινακίδες στη βάση ακροδεκτών, συνδέοντας τους
ακροδέκτες σχήματος U στον αντίστοιχο ακροδέκτη.
Σφίξτε πολύ γερά.
ΠΡΟΣΟΧΗ
ΜΗΝ ΜΠΛΕΚΕΤΕ ΚΑΛΩΔΙΑ ΡΕΥΜΑΤΟΣ ΜΕ
ΟΥΔΕΤΕΡΑ
Αυτό είναι επικίνδυνο και μπορεί να προκαλέσει
δυσλειτουργία της κλιματιστικής μονάδας.
8.
Αφού ελέγξετε για να βεβαιωθείτε ότι όλες οι
συνδέσεις είναι σφικτές, στερεώστε το καλώδιο
σήματος στη μονάδα με το σφιγκτήρα. Σφίξτε καλά
το σφιγκτήρα καλωδίων.
9.
Επανατοποθετήστε το καπάκι καλωδίων στο
μπροστινό μέρος της μονάδας και το πλαστικό
κάλυμμα στο πίσω.
ΣΗΜΕΙΩΣΗ ΓΙΑ ΤΗΝ ΚΑΛΩΔΙΩΣΗ
7ο Βήμα: Περικάλυψη σωληνώσεων και
καλωδίων
Πριν περάσετε τη σωλήνωση ψυκτικού, το σωλήνα
αποστράγγισης και το καλώδιο σήματος μέσα από την
τρύπα στον τοίχο, πρέπει να τα δέσετε μαζί σε μία
δέσμη για εξοικονόμηση χώρου, για προστασία και για
μόνωση.

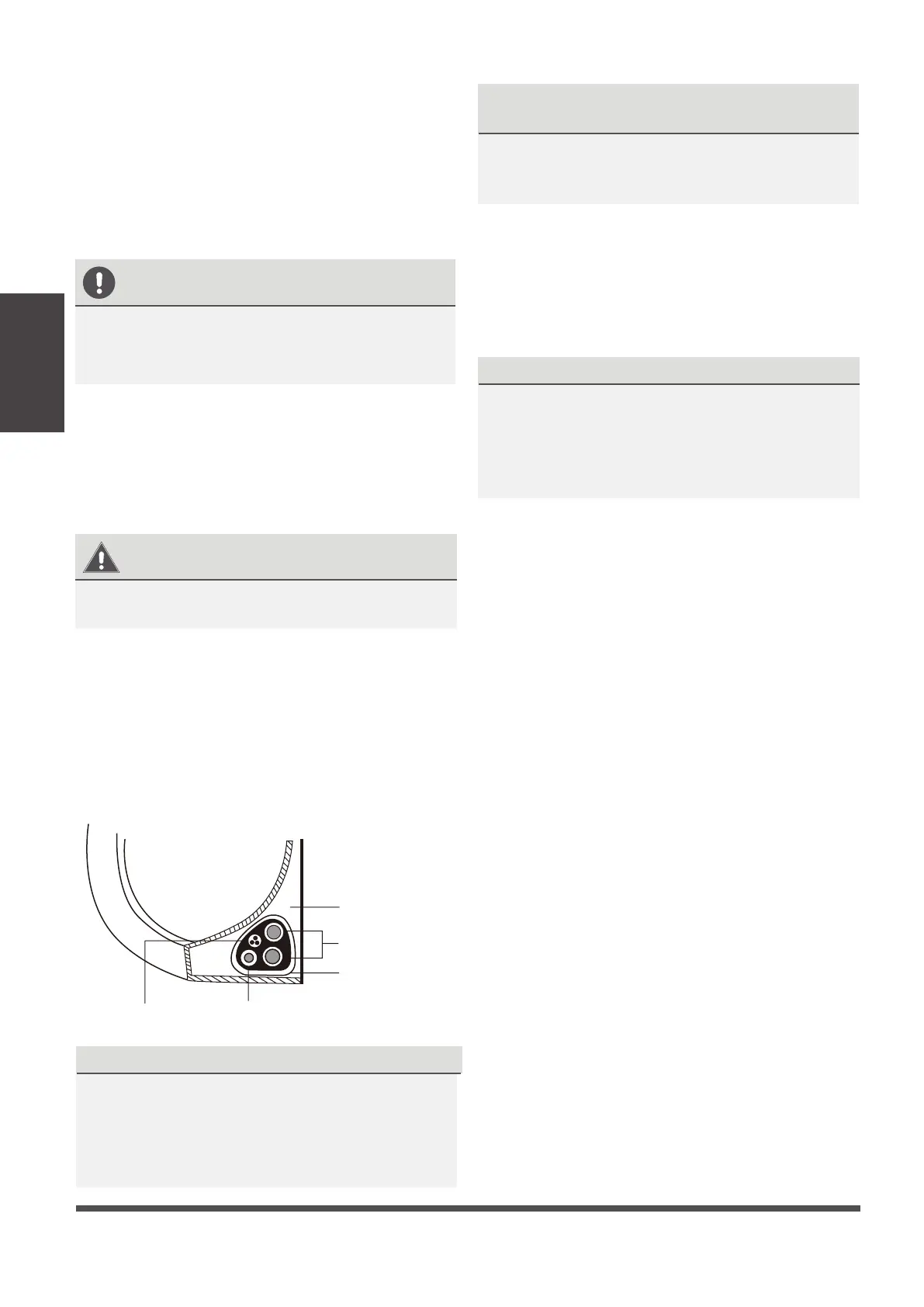

1. Δημιουργήστε μία δέσμη με τους σωλήνες
ψυκτικού, το σωλήνα αποστράγγισης και το
καλώδιο σήματος, όπως δείχνει το Σχ. 3.10.
Εσωτ. Μονάδα
Χώρος πίσω από τη μονάδα
Σωλήνας ψυκτικού
Σωλήνας αποστράγγισης
Καλώδιο σήματος
Μονωτική ταινία
Ο ΣΩΛΗΝΑΣ ΑΠΟΣΤΡΑΓΓΙΣΗΣ ΠΡΕΠΕΙ ΝΑ ΕΙΝΑΙ ΑΠΟ ΚΑΤΩ
Βεβαιωθείτε ότι ο σωλήνας αποστράγγισης είναι
στο κάτω μέρος της δέσμης. Αν ο σωλήνας
αποστράγγισης βρίσκεται στο επάνω μέρος της
δέσμης, μπορεί να υπάρξει υπερχείλιση του
σωλήνα από την οποία ενδέχεται να προκληθεί
πυρκαγιά ή ζημιά από νερό.
ΦΡΟΝΤΙΣΤΕ ΝΑ ΜΗΝ ΣΥΣΤΡΑΦΕΙ ΤΟ
ΚΑΛΩΔΙΟ ΣΗΜΑΤΟΣ ΜΕ ΑΛΛΑ ΚΑΛΩΔΙΑ
Καθώς τα δένετε όλα αυτά μαζί, προσέξτε να μην
συστραφεί ή να μην διασταυρωθεί το καλώδιο
σήματος με οποιοδήποτε άλλο καλώδιο.
2.
Χρησιμοποιώντας αυτοκόλλητη ταινία βινυλίου,
στερεώστε το σωλήνα αποστράγγισης στο κάτω
μέρος των σωλήνων ψυκτικού.
3.
Χρησιμοποιώντας μονωτική ταινία, τυλίξτε το
καλώδιο σήματος, τους σωλήνες ψυκτικού και το
σωλήνα αποστράγγισης σφικτά μαζί. Ελέγξτε ξανά
ότι όλα τα στοιχεία έχουν δεθεί μαζί όπως δείχνει το
Σχ. 3.10.
ΜΗΝ ΤΥΛΙΞΕΤΕ ΤΙΣ ΑΚΡΕΣ ΤΗΣ ΣΩΛΗΝΩΣΗΣ
Όταν τυλίγετε τη δέσμη με μονωτική ταινία, αφήστε
εκτεθειμένα τα άκρα της σωλήνωσης. YΘα
χρειαστείτε πρόσβαση σε αυτά στο τέλος της
διαδικασίας εγκατάστασης (ανατρέξτε στην ενότητα
Ηλεκτρολογικοί Έλεγχοι και Έλεγχοι Διαρροών
Αερίου του εγχειριδίου).
8ο Βήμα: Τοποθέτηση εσωτερικής μονάδας
Αν έχετε τοποθετήσει καινούργια σωλήνωση
ψυκτικού προς την εξωτερική μονάδα, κάντε τις
εξής ενέργειες:
1.
Αν έχετε ήδη περάσει τη σωλήνωση ψυκτικού
μέσα από την τρύπα στον τοίχο, ακολουθήστε το
4ο βήμα.
2.
Διαφορετικά, βεβαιωθείτε ότι τα άκρα των
σωλήνων ψυκτικού είναι σφραγισμένα ώστε να
αποτραπεί η είσοδος σκόνης ή άλλων ξένων
υλικών μέσα στους σωλήνες.
3.
Αργά αργά περάστε την τυλιγμένη δέσμη των
σωλήνων ψυκτικού, του σωλήνα αποστράγγισης
και του καλωδίου σήματος, μέσα από την τρύπα
στον τοίχο.
4.
Κρεμάστε το επάνω μέρος της εσωτερικής
μονάδας στο επάνω άγκιστρο της βάσης
στήριξης.
5.
Βεβαιωθείτε ότι η μονάδα έχει κρεμάσει καλά
στη βάση της, ασκώντας ελαφρά πίεση στα δύο
άκρα της μονάδας. Η μονάδα δεν πρέπει να
κουνιέται ούτε να μετατοπίζεται.
6.
Πιέστε με ίση πίεση το κάτω μισό της εσωτερικής
μονάδας. Συνεχίστε να πιέζετε μέχρι η μονάδα
να κουμπώσει στα κάτω άγκιστρα της βάσης
στήριξης.
7.
Και πάλι, βεβαιωθείτε ότι η μονάδα έχει
κουμπώσει καλά στη βάση της, ασκώντας
ελαφρά πίεση στα δύο άκρα της μονάδας.
Σχ. 3.10
H ΔΙΑΔΙΚΑΣΙΑ ΣΥΝΔΕΣΗΣ ΤΗΣ ΚΑΛΩΔΙΩΣΗΣ
ΜΠΟΡΕΙ ΝΑ ΔΙΑΦΕΡΕΙ ΑΝΑΛΟΓΑ ΜΕ ΤΗ ΜΟΝΑΔΑ
