Σελίδα 17
Εγκατάσταση
Εσωτ. Μονάδας
6ο Βήμα: Σύνδεση καλωδίου σήματος
Το καλώδιο σήματος επιτρέπει την επικοινωνία
ανάμεσα στην εσωτερική και την εξωτερική μονάδα.
Πριν από την προετοιμασία για σύνδεση, επιλέξτε το
σωστό μέγεθος καλωδίου.
Τύποι Καλωδίων
•
Εσωτερικό Καλώδιο Ρεύματος (αν ισχύει):
H05VV-F or H05V2V2-F
•
Εξωτερικό Καλώδιο Ρεύματος:
H07RN-F
•
Καλώδιο Σήματος: H07RN-F
Άλλες περιοχές
Ονομαστικό ρεύμα
συσκευής (Α)
Ονομαστική διατομή
(mm2)
> 3 και ≤ 6
0,75
> 6 και ≤ 10
1
> 10 και ≤ 16
1,5
> 16 και ≤ 25
2,5
> 25 και ≤ 32
4
> 32 και ≤ 40
6
ΔΙΑΛΕΞΤΕ ΤΟ ΣΩΣΤΟ ΜΕΓΕΘΟΣ ΚΑΛΩΔΙΟΥ
Το μέγεθος του καλωδίου ρεύματος, καλωδίου
σήματος, της ασφάλειας και του διακόπτη που
απαιτούνται, καθορίζεται από το μέγιστο ρεύμα της
μονάδας. Το μέγιστο ρεύμα αναγράφεται στην
πινακίδα πληροφοριών στο πλάι της μονάδας..
Ανατρέξτε στην πινακίδα πληροφοριών για να
διαλέξετε το σωστό καλώδιο, την ασφάλεια ή το
διακόπτη.
ΣΗΜΕΙΩΣΤΕ ΤΙΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΤΗΣ ΑΣΦΑΛΕΙΑΣ
Η πλακέτα κυκλώματος του κλιματιστικού
μηχανήματος (PCB) διαθέτει ασφάλεια για
προστασία από υπερένταση. Οι προδιαγραφές
της ασφάλειας είναι τυπωμένες πάνω στην
πλακέτα, π.χ.:
Εσωτ. μονάδα: T5A/250VAC
Εξωτ. μονάδα (μόνο για μονάδες με R32 ή
R290):
T20A/250VAC(μονάδες <=18000Btu/h)
T30A/250VAC(μονάδες >18000Btu/h)
ΣΗΜΕΙΩΣΗ: Η ασφάλεια είναι από κεραμικό
υλικό.
1.
Προετοιμασία του καλωδίου για σύνδεση:
α. Με ένα απογυμνωτή καλωδίων, αφαιρέστε το
χιτώνιο και από τις δύο άκρες του καλωδίου
σήματος αποκαλύπτοντας περίπου 40mm
των εσωτερικών καλωδίων.
β. Αφαιρέστε τη μόνωση από τα καλώδια.
γ. Προσαρμόστε ακροδέκτες σχήματος U στις
άκρες των αγωγών των καλωδίων,
χρησιμοποιώντας πένσα ακροδεκτών.
ΠΡΟΣΟΧΗ ΣΤΟ ΚΑΛΩΔΙΟ ΡΕΥΜΑΤΟΣ
Όταν προσαρμόζετε τους ακροδέκτες στα καλώδια,
φροντίστε να ξεχωρίσετε το καλώδιο ρεύματος (L) από τα
άλλα.
2.
Ανοίξτε το μπροστινό κάλυμμα της εσωτερικής
μονάδας.
3.
Με ένα κατσαβίδι, ανοίξτε το καπάκι των
καλωδίων στη δεξιά πλευρά της μονάδας. Έτσι
θα αποκτήσετε πρόσβαση στη βάση ακροδεκτών.

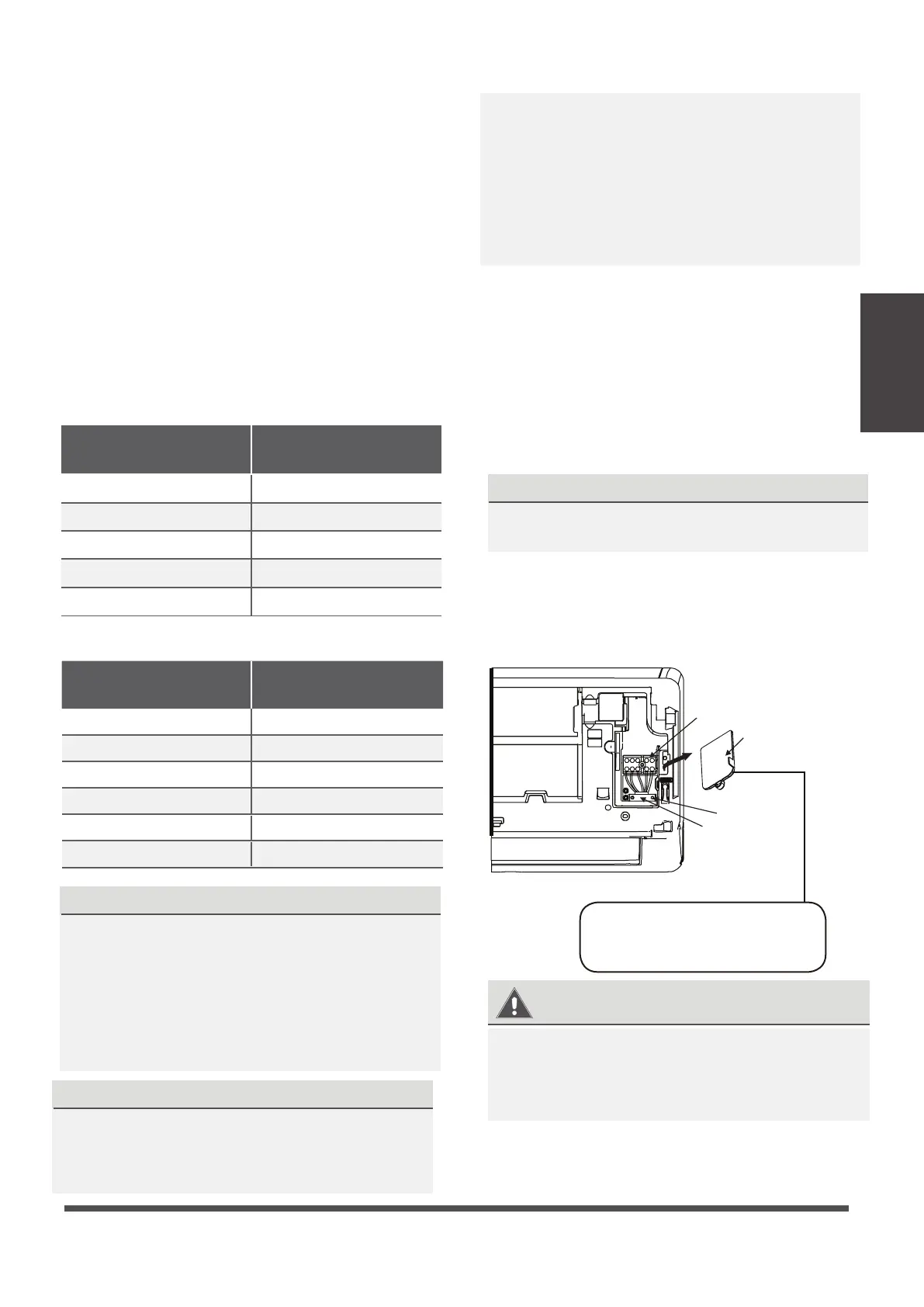

Βάση ακροδεκτών
Καπάκι καλωδίων
Βίδα
Σφιγκτήρας
καλωδίων
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
4.
Ξεβιδώστε το σφιγκτήρα καλωδίων κάτω από τη βάση
ακροδεκτών και γυρίστε τον προς το πλάι.
Σχ. 3.9
Το σχεδιάγραμμα καλωδίωσης
βρίσκεται στην εσωτερική όψη
του καπακιού καλωδίων της
εσωτερικής μονάδας.
Ελάχιστη διατομή καλωδίων
ρεύματος και σήματος
Βόρεια Αμερική
Ένταση Συσκευής (Α)
Μέγεθος καλωδίου
(AWG)
10 18
13 16
18 14
25 12
30 10
ΟΛΕΣ ΟΙ ΚΑΛΩΔΙΩΣΕΙΣ ΘΑ ΠΡΕΠΕΙ ΝΑ
ΑΚΟΛΟΥΘΟΥΝ ΤΟ ΣΧΕΔΙΑΓΡΑΜΜΑ
ΚΑΛΩΔΙΩΣΗΣ ΠΟΥ ΒΡΙΣΚΕΤΑΙ ΣΤΗΝ
ΕΣΩΤΕΡΙΚΗ ΟΨΗ ΤΟΥ ΚΑΠΑΚΙΟΥ
ΚΑΛΩΔΙΩΝ ΤΗΣ ΕΣΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ.
