Product Assembly, GT, STEP 2b
20

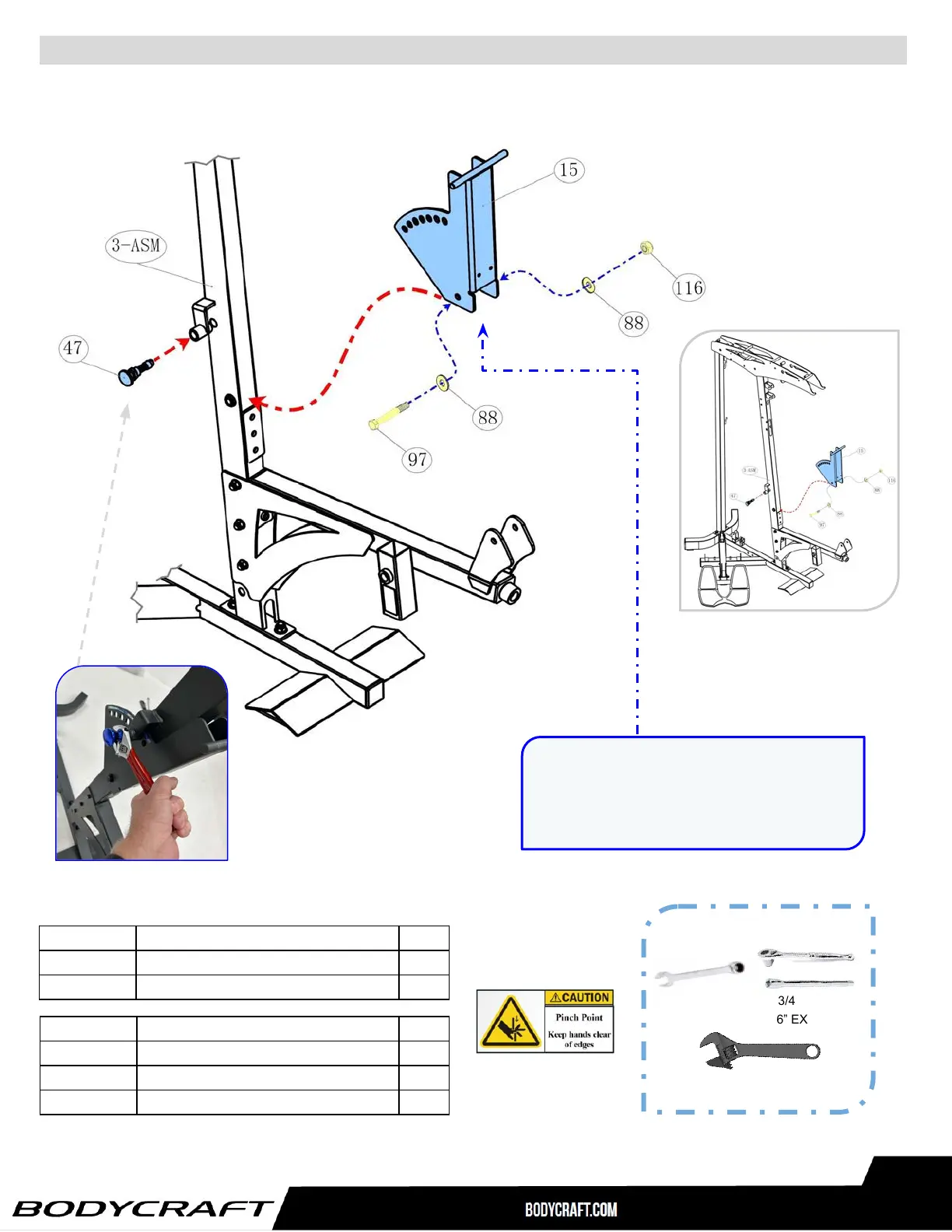

STEP 2b: Install Back Pad Adjusting Frame & Pull Pin
9/16 SOCKET &
6” EXTENSION
Recommended Tools
9/16 WRENCH
1/2″ x 3-1/8″
Note: Fully tighten until the gap is
closed. Then loosen, up to 1/8 turn so
that the Adjusting Frame (15) will
move but has no play.
Part # Assembly Parts List QTY
GT-X-015 Adjusting Frame for Back Pad 1
GT-X-047 Pop-Pin, Aluminum , 55mm L (46mm) - BLUE 1
Part # Assembly Hardware QTY
GT-X-088 Washer, Flat, 1/2" - BLK 2
GT-X-097 Bolt, Hex Head, 1/2" x 3-5/8" L - BLK 1
GT-X-116 Nut, Nylon Lock, 1/2" - BLK 1
3/4 SOCKET &
6” EXTENSION
Recommended Tools
3/4 WRENCH
ADJUSTABLE WRENCH
Fully tighten Pop-Pin with
Adjustable Wrench.
