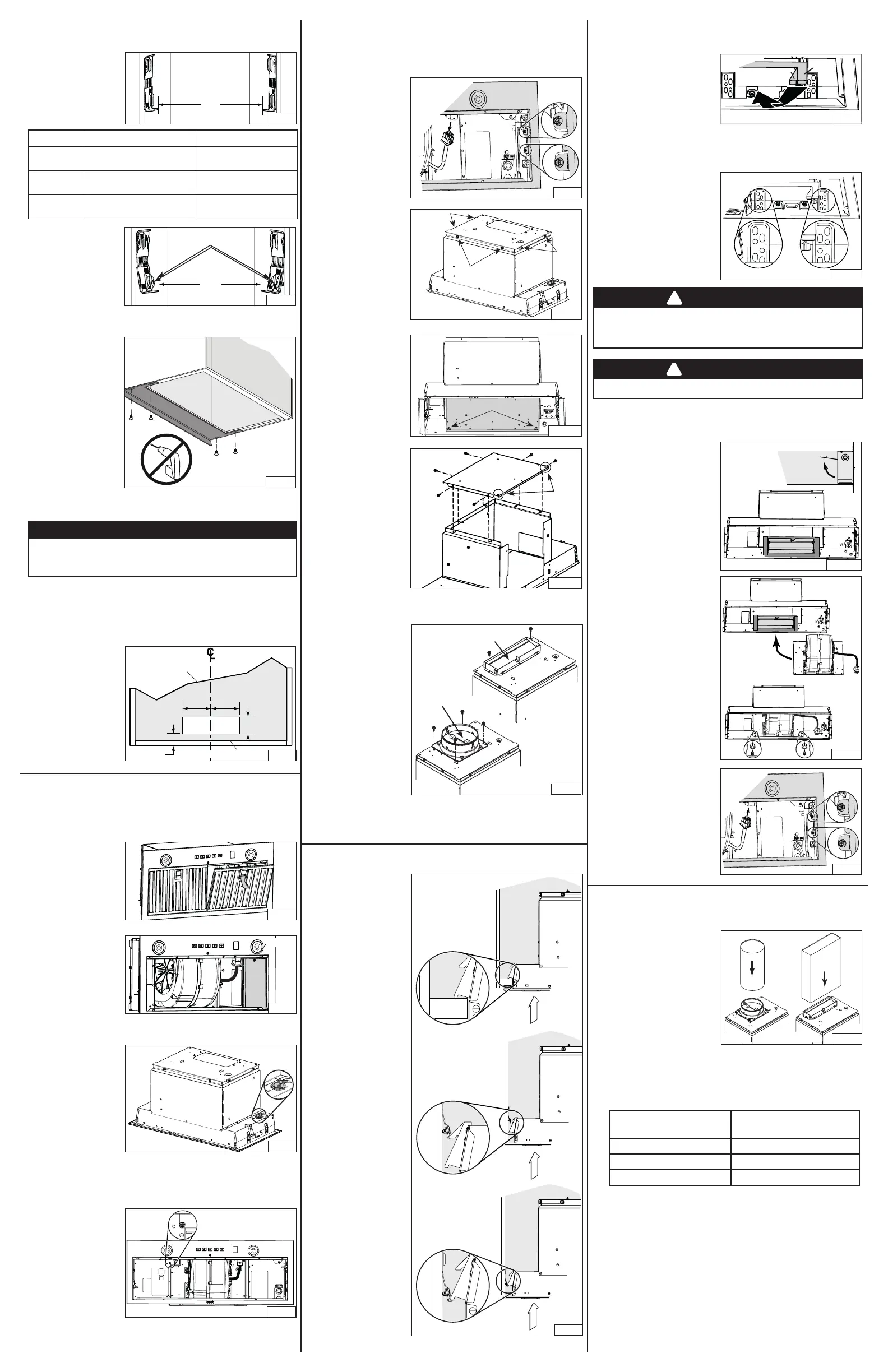

4. PRÉPARATION DE L’ARMOIRE (suite)
Cette hotte encastrable est configurée en usine pour évacuer verticalement;
toutefois, il est possible qu’elle évacue horizontalement (avec conduit de
3¼ po x 10 po seulement).
8. Découper le trou pour
l’évacuation horizontale
dans le mur arrière de
l
’armoire aux dimensions
indiquées (FIG. 13)
.
installation en éVacuation Horizontale seuleMent
5¼ po5¼ po
3½ po
3/4 po
HH0318F
FIG. 13
BASE DE L’ARMOIRE
MUR ARRIÈRE
DE L’ARMOIRE
8.
Par l’intérieur de l’appareil,
détacher la plaque arrière
(en gris dans la FIG. 20)
en retirant ses 2 écrous
de retenue à l’aide d’une
douille de 3/8 po de
diamètre. Mettre de côté
les écrous et la plaque.
6. INSTALLATION DE L’APPAREIL (suite)
HD1352
FIG. 21
TROUS
9.
Installer la plaque arrière
sur le dessus de l’appareil,
où se trouvait la plaque de
support du ventilateur. La
placer de façon à ce que
les trous situés près des
coins se trouvent à l’arrière
de l’appareil. L’assembler
au dessus de l’appareil à
l’aide des 6 vis retirées
précédemment à l’étape 7
(FIG. 21).
HD1350
FIG. 20
ÉCROUS
i
nstallation en éVacuation Verticale seuleMent
10. Pour un conduit
rectangulaire, utiliser 2 vis
à métaux no. 8-18 x 1/4 po
(incluses) pour fixer
l’adaptateur/volet de
3¼ po x 10 po (inclus)
sur le dessus de
l’appareil, par dessus
l’ouverture d’évacuation
du ventilateur (FIG. 22).
NOTE : Le pivot du volet
doit être placé vers
l’avant de l’appareil.
Pour un conduit rond,
utiliser 4 vis à métaux
no. 8-18 x 1/4 po
(incluses) pour fixer
l’adaptateur/volet inclus
de 6 po rond (ou 8 po
rond) sur le dessus de l’appareil, par dessus l’ouverture d’évacuation du
ventilateur (FIG. 22, 6 po rond illustré).
NOTE : Le pivot du volet doit être parallèle aux côtés de la hotte.
FIG. 22
HJ0255
PIVOT
PIVOT
6. INSTALLATION DE L’APPAREIL
1. Acheminer le câble
d’alimentation électrique
du panneau de distribution
jusqu’à l’emplacement
de l’appareil. Prévoir
une longueur de 2 pi à
l’intérieur de l’armoire.
Passer le câble
d’alimentation dans la
hotte à travers le serre-fils
de 7/8 po de diamètre
péalablement installé.
NOTE : Non nécessaire
si l’ensemble de cordon
d’alimentation HCK44 est
utilisé.
2. Insérer l’appareil dans
l’armoire, jusqu’à ressentir
un « clic » provenant des
deux côtés de l’appareil,
confirmant que les
crochets Ease of Install
s’appuient sur le dessus
des côtés de la base de
l’armoire , ou sur les
rebords des supports
d’armoire ou
(FIG. 23). Bouger
l’appareil de gauche à
droite, d’avant à l’arrière
et le lever pour vérifier
que les crochets Ease of
Install retiennent l’appareil
à l’intérieur de l’armoire.
NOTE : L’appareil
dépassera un peu
l’armoire jusqu’à ce qu’il
soit vissé dans celle-ci.
HD1374
FIG. 23
4. Par l’intérieur de la hotte,
glisser l’adaptateur/
volet de 3¼ po x 10 po
dans le conduit horizontal, puis le
fixer à la hotte à l’aide de ruban
adhésif de métal tout autour de
celui-ci (FIG. 26). S’assurer que
le volet ouvre tel qu’il est illustré
dans la vue de côté du volet.
installation en éVacuation Horizontale seuleMent
HJ0258
FIG. 26
VUE DE
CÔTÉ DU
VOLET
CONDUIT
5. Insérer le ventilateur avec sa
plaque à l’intérieur de la hotte, à
l’endroit où se trouvait la plaque
arrière (A). Fixer la plaque à la
hotte avec les 2 écrous retirés
précédemment à l’étape 8 dans
la section PRÉPARATION DE
L’APPAREIL (B) (FIG. 27).
FIG. 27
HO0415
A
B
6. Réinstaller le châssis sur la
hotte et le fixer à la hotte à
l’aide des 4 vis de retenue
(deux par côté, encerclées dans
la FIG. 28). Brancher le câble
du ventilateur à son connecteur
situé sur le châssis.
HD1445
FIG. 28
HJ0256
FIG. 29
7. RACCORDEMENT DU CONDUIT
installation en éVacuation Verticale seuleMent
Installation avec conduit
Utiliser un conduit de métal
rond de 6 po ou de 8 po,
ou de 3¼ po x 10 po pour
relier l’adaptateur/volet sur le
dessus de la hotte au réseau
de conduit (FIG. 29, 8 po
rond non illustré). Sceller le
joint avec du ruban adhésif
de métal.
Installation en recirculation
Un ensemble de recirculation est requis pour ce type d’installation (vendu
séparément). Pour l’installation, suivre les directives incluses avec cet
ensemble. Consulter le tableau ci-dessous pour connaître le modèle
correspondant à l’appareil.
modèle de l’appareil
modèle d’ensemble
de recircUlation
HBN1246SS HARKBN24
HBN1306SS HARKBN30
HBN1366SS HARKBN36
3.
Lever la hotte jusqu’à ce que son
rebord s’appuie sur la base de
l’armoire. Fixer la hotte à l’armoire
à l’aide de 4 vis à bois n˚ 8 x 5/8 po
incluses dans le sac de pièces
(2 vis par côté). Utiliser les trous
supérieurs ou inférieurs (
1, 2, 3,
4, 5 ou 6) (FIG. 25).
AVERTISSEMENT
Les crochets Ease of Install retiennent la hotte
TEMPORAIREMENT en place. La hotte DOIT ÊTRE fixée à
l’armoire avec les 4 vis.
!
AVERTISSEMENT
Ne jamais se servir de cet appareil comme tablette.
!
HD1384
1
2
3
4
5
6
1
2
3
4
5
6
FIG. 25
5. PRÉPARATION DE L’APPAREIL (suite)
7.
Retirer les 6 vis (2 à
l’avant et 2 par côté)
retenant la plaque de
support du ventilateur
au dessus de la hotte
(FIG. 19). Soulever
soigneusement cette
plaque avec le ventilateur
et la mettre de côté. La
plaque avec le ventilateur
sera réinstallée plus tard
dans l’appareil.
6.Mesurer la distance
entre les rebords du bas
des deux supports (F)
(FIG. 10). Le tableau
ci-dessous indique les
distances appropriées
nécessaires :
Si la distance mesurée
est trop grande, visser,
dans chacun des trous
en relief inférieurs des
supports, 2 vis à métaux
nº 8-32 x 1/4 po; ceci
fera plier légèrement
la partie inférieure des
supports (FIG. 11). Visser
les deux supports jusqu’à l’obtention de la distance appropriée.
F
HD1376
FIG. 10
F
HD1377
Vis dans les trous
en relief inférieurs
FIG. 11
appareil rebord étroit rebord large
HBN1246SS
F
De 21-7/8 po à < 22-1/16 po
F
De 22-1/16 po à 22-5/16 po
HBN1306SS
F
De 27-7/8 po à < 28-1/16 po
F
De 28-1/16 po à 28-5/16 po
HBN1366SS
F
De 33-7/8 po à < 34-1/16 po
F
De 34-1/16 po à 34-5/16 po
7. Optionnel
Sept différents formats
de bandes protectrices
(vendues séparément)
conviennent à des
armoires allant jusqu’à
15 po de profondeur
(pour HBN1246SS :
HADTBN24, pour
HBN1306SS :
HADTBN30, pour
HBN1366SS :
HADTBN36).
Choisir la bande qui
peut mieux couvrir
la lisière arrière de
l’armoire. Utiliser 4 vis à bois à tête bombée
n˚ 6 x 1/2 po (incluses dans l’ensemble optionnel) pour la fixer (FIG. 12).
HD1373
FIG. 12
ATTENTION
Ne jamais utiliser un tournevis électrique ou une
perceuse pour visser la bande protectrice à la lisière
arrière de l’armoire, se servir d’un tournevis standard.
NOTE : Si, pour quelque raison
que ce soit, l’appareil
devait être enlevé de
l’armoire, il est possible de
désengager les crochets
Ease of Install. Pour ce
faire, tout en retenant la
hotte et en poussant sur
un de ses côtés, lever
simultanément les deux leviers des crochets Ease of Install (1 et 2,
en gris dans la FIG. 24) de l’autre côté de la hotte jusqu’à ce que
les crochets soient désengagés.
HD1375
FIG. 24
1
2
installation en éVacuation Horizontale seuleMent (suite)
6. Débrancher le câble
du ventilateur de son
connecteur situé sur
le châssis. Démonter
le châssis de la hotte
en retirant ses 4 vis
de retenue (deux par
côté, encerclées dans
la FIG. 18) de la coque
de l’appareil. Mettre de
côté le châssis avec
ses vis.
HD1444
FIG. 18
5. PRÉPARATION DE L’APPAREIL
toutes les installations
1. Le cas échéant, retirer toute présence de pellicule de plastique protectrice
sur la hotte ou ses pièces.
2. Retirer les filtres à
chicanes en appuyant
sur le loquet et en les
basculant vers le bas
(FIG. 14). Mettre les
filtres de côté.
3. Détacher le couvercle
du compartiment
électrique (en gris
dans la Fig. 15) de
l’intérieur de l’appareil
en retirant sa vis de
retenue. Retirer le sac
de pièces de l’arrière
du couvercle. Mettre
de côté le sac de pièces et le couvercle avec sa vis.
HD1411
FIG. 14
HD1412
VIS
FIG. 15
4. Perforer une des
deux ouvertures
préamorcées (en gris
dans la FIG. 16).
Installer un serre-fils
approprié de 7/8 po
de diamètre (non
inclus).
NOTE : L’ensemble de
cordon d’alimentation
HCK44 (optionnel)
peut être utilisé au lieu
du câble d’alimentation électrique domestique. Voir les instructions
incluses avec l’ensemble de cordon d’alimentation HCK44.
HD1358
FIG. 16
installation en éVacuation Horizontale seuleMent
5. Retirer et se défaire de
la vis encerclée dans la
FIG. 17.
NOTE : Cette vis peut
être présente ou pas.
HD1435
FIG. 17
HD1428
FIG. 18
VIS
VIS
VIS
