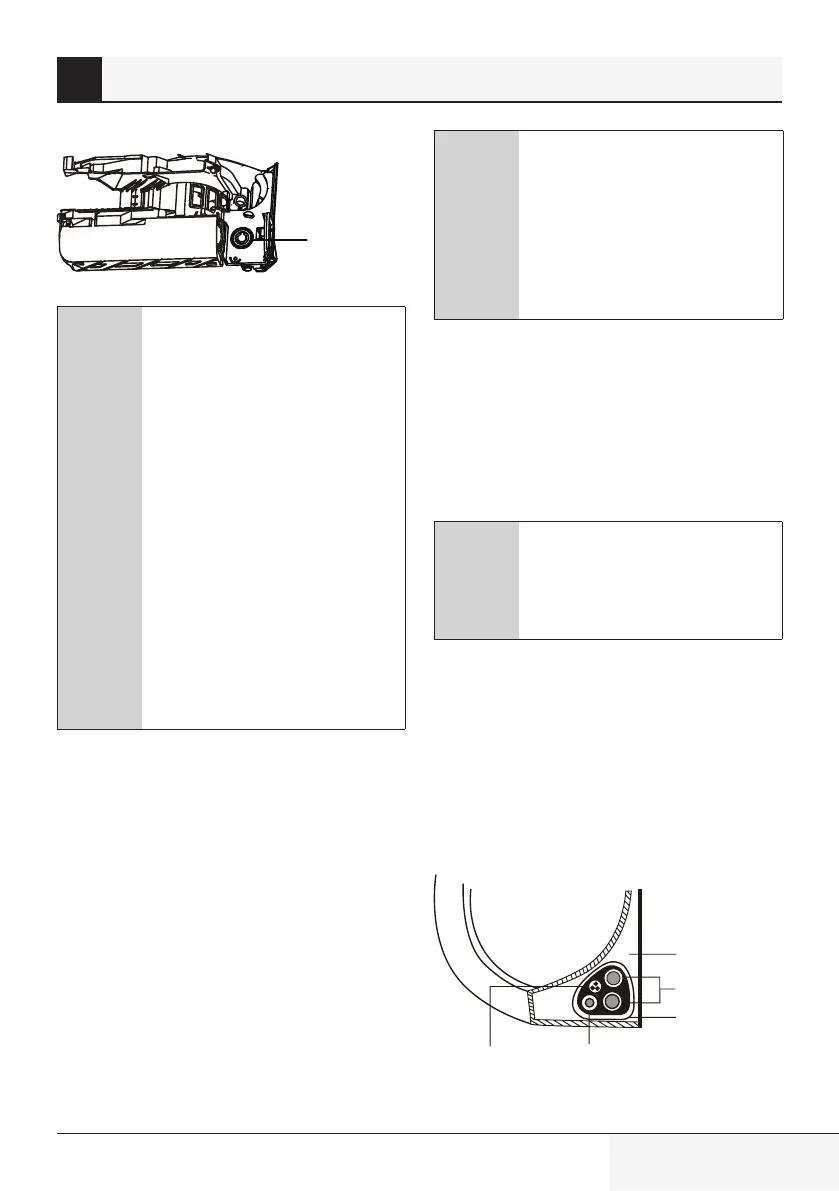

Pamja e pasme
(Vetëm për disa njësi)
Sub Paneli
C
Shënim:
•
Në mënyrë që njësitë me tub
përçues të lidhin kabllon, hiqni
panelin e madh plastik për të
krijuar një çarje përmes së
cilës mund të instalohet tubi
përçues.
•
Për njësitë me kabllo prej pesë
bërthamash, hiqni panelin e
mesëm të vogël plastik për të
krijuar një vrimë përmes së
cilës kablloja mund të dalë.
•
Përdorni pincë me majë të
hollë nëse paneli plastik është
shumë i vështirë për të hequr
me dorë.
3. Zhvidhosni morsetën kabllore që ndodhet
poshtë bllokut të terminalit dhe vendoseni atë
anash.
4. Përballë pjesës së pasme të pajisjes, hiqni
panelin plastik në pjesën fundore të anës së
majtë.
5. Kaloni telin e sinjalit përmes kësaj të ndare,
nga pjesa e prapme e pajisjes në pjesën e
përparme.
6. Me fytyrë nga pjesa ballore e njësisë, lidhni
telin sipas skemës së lidhjes së njësisë së
brendshme, lidhni prizën u dhe vidhosni fort
çdo tel në terminalin përkatës.
A
Paralajmërim:
Mos përzieni telat ku kalon korrent
me ato ku nuk kalon
Kjo është e rrezikshme, pasi mund
të shkaktojë mosfunksionimin e
pajisjes së ajrit të kondicionuar.
7. Pas kontrollit, për t’u siguruar se çdo lidhje është
e sigurt, përdorni morsetën kabllore për të fiksuar
kabllin e sinjalit të pajisjes. Vidhosni morsetën e
kabllit të vendosur poshtë deri në fund.
8. Zëvendësoni kapakun e telave në pjesën e
përparme të pajisjes, dhe panelin plastik në
anën e pasme.
C
Shënim për instalimet elektrike:
Procesi i lidhjes së instalimeve
elektrike mund të ndryshojë pak
midis njësive dhe rajoneve.
Hapi 7: Mbështjellja dhe kabllot
Përpara se të kaloni tubacionin, zorrën e
shkarkimit dhe kabllon e sinjalit përmes vrimës së
murit, duhet t'i bashkoni së bashku për të kursyer
hapësirë, për t'i mbrojtur dhe për t'i izoluar (Nuk
zbatohet në Amerikën e Veriut).
1. Mblidhni tubin e shkarkimit, tubat e gazit ftohës
dhe kabllon e sinjalit siç tregohet më poshtë:
Hapësira prapa
pajisjes
Tubacioni i ftohjes
Shiriti për izolim
Kablli i sinjalit Zorra e shkarkimit
Njësia e brendshme
8 Instalimi i njësisë së brendshme
