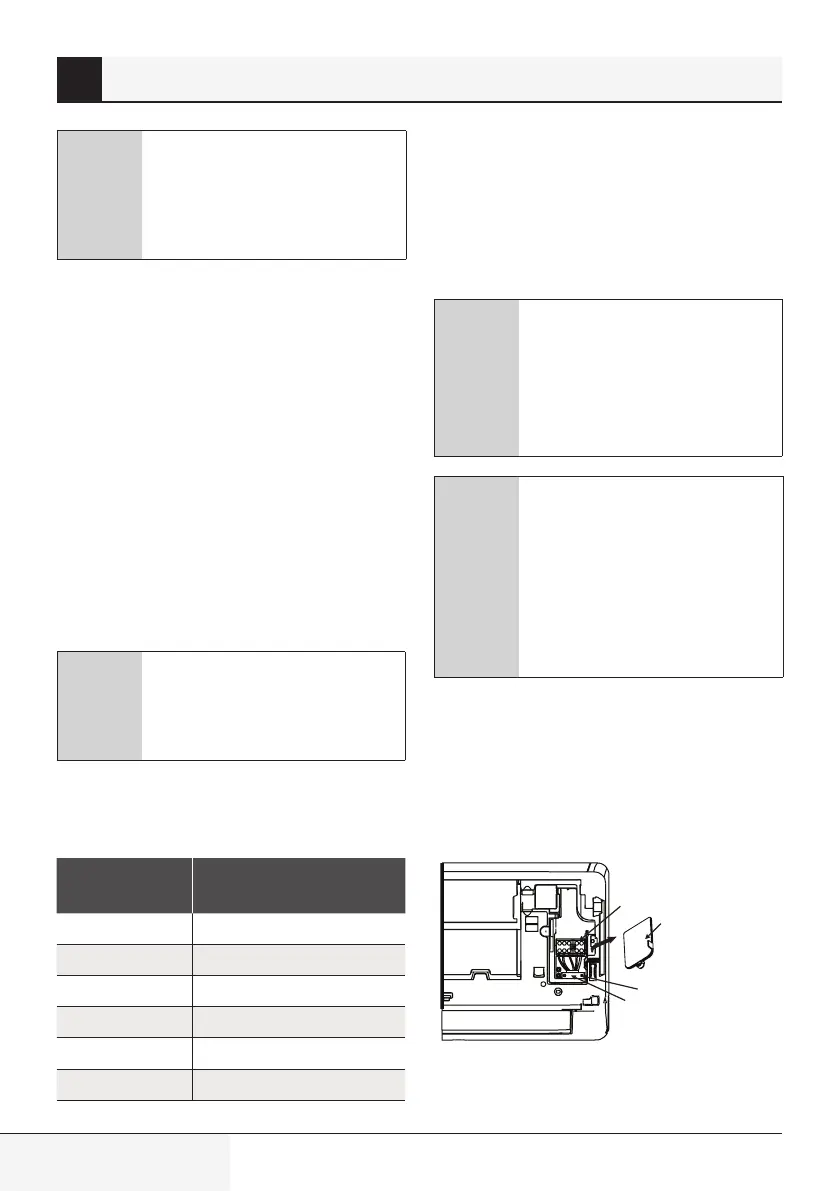

308 / 340 SQ
Kondicioner i llojit të ndarë / Manuali i përdorimit
A
Paralajmërim:
Përpara kryerjes së çdo punimi ose
instalimi elektrik, shuani sistemin
kryesor të furnizimit me energji.
Hapi 6: Lidhni kabllot e sinjalit dhe të furnizimit
me energji
Kablli i sinjalit mundëson komunikimin ndërmjet
njësive të brendshme dhe te jashtme të pajisjes.
Duhet që së pari të zgjidhni madhësinë e duhur të
kabllos para se ta bëni atë gati për lidhje.
Llojet e kabllove
•
Kablli i furnizimit me energji për Ambiente
të Brendshme (nëse është i aplikueshëm):
HO5W-F or H05V2V2-F
•
Kablli i furnizimit me energji për ambiente të
jashtme: H07RN-F ose H05RN-F
•
Kablli i Sinjalit: HO7RN-F
C
Shënim: Në Amerikën e Veriut,
zgjidhni llojin e kabllit sipas
kodeve dhe rregulloreve elektrike
lokale.
Sipërfaqja minimale e kryqëzimit të kabllove
të energjisë dhe sinjalit (Për referencë) (Nuk
zbatohet për Amerikën e Veriut)
Korrenti nominal
i Aparatit (A)
Fusha e seksionit
transversal nominal (mm²)
>3 dhe ≤6 0,75
>6 dhe ≤10 1
>10 dhe ≤16 1,5
>16 dhe ≤25 2,5
>25 dhe ≤32 4
>32 dhe ≤40 6
Zgjidhni madhësinë e duhur të kabllit
Madhësia e kabllit të furnizimit me energji
elektrike, kabllit të sinjalit, siguresës, dhe çelësit të
nevojshëm përcaktohen nga rryma maksimale e
pajisjes. Rryma maksimale tregohet në etiketën e
vendosur në panelin anësor të pajisjes.
C
Shënim: Në Amerikën e Veriut, ju
lutemi zgjidhni madhësinë e duhur
të kabllit sipas Minimum Cicuit
Ampacity (rryma elektrike më e
lartë në gjendje të qëndrueshme)
të treguar në etiketën e njësisë.
A
Paralajmërim:
Të gjitha instalimet elektrike
duhet të kryhen në mënyrë
rigoroze në përputhje me
diagramin e lidhjeve të vendosura
në pjesën e pasme të panelit
ballor të njësisë së brendshme.
1. Hapni panelin e përparmë të pajisjes për
ambiente të brendshme.
2. Me anë të përdorimit të një kaçavide, hapni
kapakun e kutisë së telave që ndodhen në anën
e djathtë të pajisjes. Kjo do të zbulojë bllokun e
terminalit.
Pamja ballore
Blloku i terminalit
Kapaku i telave
Vidë
Morsettë e kabllit
8 Instalimi i njësisë së brendshme
