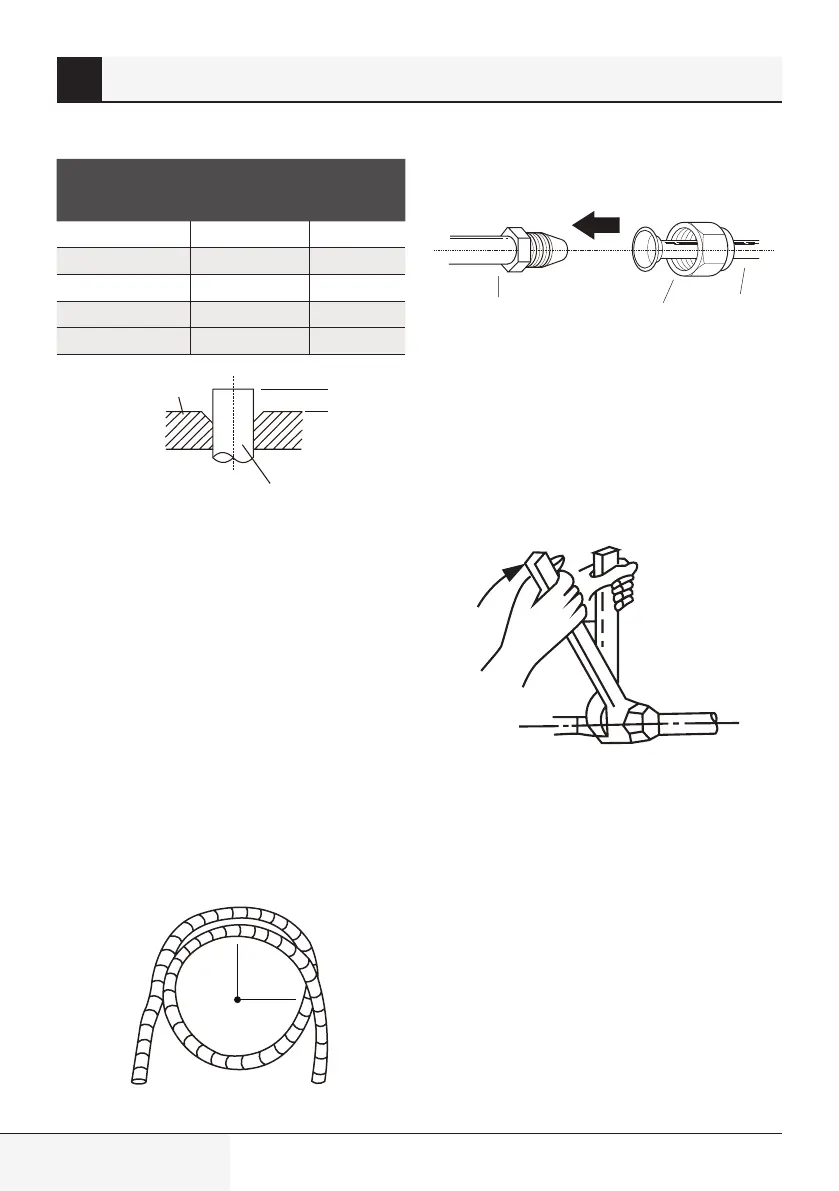

Razdvojeni tip klima uređaja / Priručnik za korisnika
Proširenje cjevovoda izvan oblika proširenja
Vanjski prečnik
cijevi (mm)
A (mm)
Min. Maks.
Ø 6,35 (Ø 0,25") 0,7 (0,0275") 1,3 (0,05")
Ø 9,52 (Ø 0,375") 1,0 (0,04") 1,6 (0,063")
Ø 12,7 (Ø 0,5”) 1,0 (0,04") 1,8 (0,07")
Ø 16 (Ø 0,63") 2,0 (0,078") 2,2 (0,086")
Ø 19 (Ø 0,75”) 2,0 (0,078") 2,4 (0,094”)
A
Oblik za širenje
Cijev
6. Postavite alat za širenje na oblik.
7. Okrenite ručicu alata u smjeru kazaljke na satu
dok se cijev u potpunosti ne raširi.
8. Uklonite alat i oblik, zatim pregledajte kraj cijevi
zbog pukotina i jednakog širenja.
Korak 4: Spojite cijevi
Prilikom spajanja cijevi za rashladni medij pazite
da ne koristite prekomjerno moment okreta ili da
ne deformirate cijev na bilo koji način. Trebalo
bi prvo spojiti cijevi niskog pritiska, onda cijevi
visokog pritiska.
Minimalni radijus savijanja
Kada savijate spojni cijevovod za rashladno
sredstvo, minimalan radijus savijanja je 10 cm.
≥10 cm (4 inča)Radijus
Uputstvo za povezivanje cijevi do unutrašnje
jedinice
1. Poravnajte centar dviju cijevi koje ćete spojiti.
Cijevi unutrašnje jedinice
Matica za širenje
Cijev
2. Zategnite maticu ručno što je moguće čvršće.
3. Koristeći ključ, stišćite maticu na cijevi.
4. Dok čvrsto stežete matice na cijevi, koristite
moment ključ za zatezanje matica za
proširenje u skladu sa vrijednostima obrtnog
momenta datim u tabeli Zahtjevi obrtnog
momenta. Otpustite malo maticu za proširenje,
zatim je ponovo zategnite.
10 Priključak cijevi za rashladni medij
