Razdvojeni tip klima uređaja / Priručnik za korisnika
253 / 340 BS

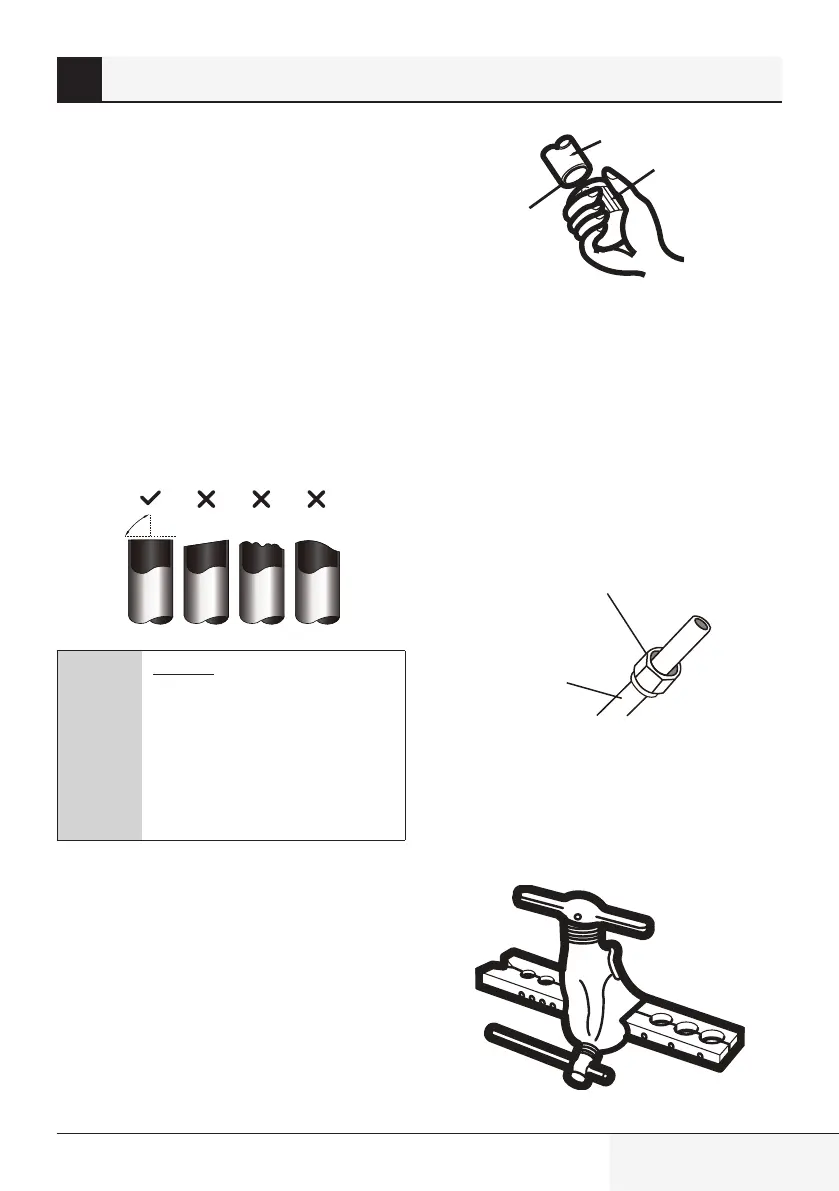

10.1 Uputstvo za spajanje –
Cijevi rashladnog sredstva
Korak 1: Rezanje cijevi
Prilikom pripreme cijevi za rashladni medij,
posebno pripazite da ih pravilno isiječete i raširite.
Ovo će osigurati efikasan rad i minimizirati
potrebu za budućim održavanjem.
1. Izmjerite udaljenost između unutrašnje i
vanjske jedinice.
2. Koristeći rezač cijevi, izrežite cijevi tako da
budu malo duže od izmjerene udaljenosti.
3. Uvjerite se da je cijev odrezana pod savršenim
uglom od 90°.
90°
Nakrivljeno Hrapavo Izvitopereno
C
Nemojte deformisati cijev
prilikom rezanja:
Budite posebno oprezni da ne
oštetite, udubite ili deformirate
cijev dok režete. To će drastično
smanjiti efikasnost grijanja
jedinice.
Korak 2: Uklonite neravnine
Neravnina može utjecati na hermetički zaptivač
priključka cijevi za rashladni medij. One se moraju
u potpunosti ukloniti.
1. Držite cijev pod uglom na dole da spriječite
neravnina u cijevi.
2. Koristeći razvrtač ili alat za skidanje neravnina,
uklonite sve neravne rubove s dijela cijevi gdje
je obavljeno rezanje.
Cijev
Razvrtač
Usmjeravanje
Korak 3: Širenje krajeva cijevi
Pravilno širenje je osnova da bi se postigao
hermetički zaptivač.
1. Nakon uklanjanja neravnina sa reza cijevi,
zatvorite krajeve PVC trakom za sprečavanje
ulaska stranih materijala u cijev.
2. Obložite cijev izolacionim materijalom.
3. Postavite raširene matice na obje strane cijevi.
Pobrinite se da su okrenute u pravom smjeru,
jer ih nakon širenja ne možete staviti ili im
promijeniti smjer.
Matica za širenje
Bakrena cijev
4. Uklonite PVC traku sa krajeva cijevi kada ste
spremni da izvršite širenje.
5. Učvrstite rašireni dio na kraju cijevi. Kraj cijevi
mora biti produžen izvan ruba proširenja u
skladu s dimenzijama prikazanim u donjoj
tabeli.
10 Priključak cijevi za rashladni medij
