12 13 Quick Start GuideSUPER-X PRO CX3400

(FR) Réglages: Con guration stéréo 2 voies

(12)

(13)

(11)

(10)

(4) (5)

(7)

(8)(1) (3)

(2)

(6) (9)

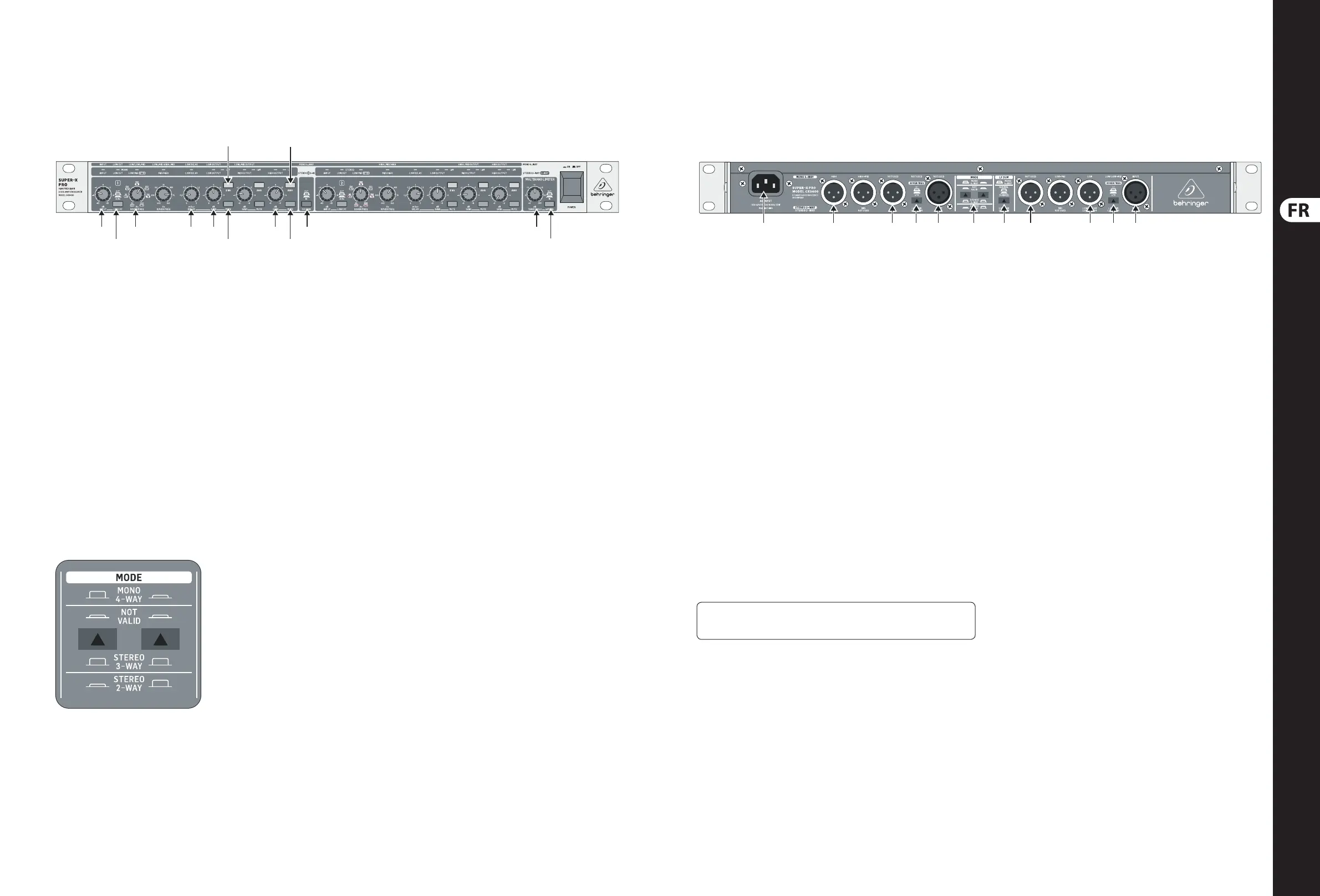

La face avant du SUPER-X PRO

(1) Potentiomètre INPUT. Il règle l’ampli cation d’entrée sur la plage

+/-12 dB (voir aussi potentiomètre 16).

(2) Touche LOW CUT. Elle met en fonction le  ltre passe haut  xé sur la

fréquence 25 Hz. Ce  ltre permet de protéger vos haut-parleurs contre les

fréquences les plus basses.

(3) Potentiomètre LOW/HIGH XOVER FREQ. Il dé nit la fréquence de

transition entre les bandes de fréquences aiguë et basse. Lorsque le

commutateur XOVER FREQUENCY situé sur le panneau arrière est enfoncé,

les valeurs de la plage de fréquences pour le choix de la fréquence de

transition sont multipliées par dix.

(4) Potentiomètre DELAY. Il permet de retarder le signal des basses

fréquences jusqu’à 2 ms. Cela est utile pour accorder les phases

dusystème.

(5) Potentiomètre LOW OUTPUT. Il détermine le niveau de sortie de la bande

des basses fréquences sur la plage +/-6 dB.

(6) Touche LOW PHASE INVERT. Elle inverse la polarité de la sortie des

basses fréquences.

(7) Touche LOW MUTE. Elle “mute” (éteint) la bande des basses fréquences.

(8) Potentiomètre HIGH OUTPUT. Il règle le niveau de sortie de la bande de

fréquences aiguës sur la plage +/-6 dB.

(9) Touche HIGH PHASE INVERT. Elle inverse la polarité de la sortie des

hautes fréquences.

(10) Touche HIGH MUTE. Elle “mute” (éteint) la bande des hautes fréquences.

(11) Touche CD HORN. Elle applique une correction spéciale aux fréquences

de la bande supérieure pour une utilisation avec un système de trompes à

directivité constante (CD).

(12) Potentiomètre THRESHOLD. Il dé nit le seuil de mise en fonction

deslimiteurs.

(13) Touche LIMITER. Elle active tous les limiteurs. Les LED LIM situées au

dessus des potentiomètres GAIN s’allument dès que le seuil de mise en

fonction des limiteurs est dépassé et que ces derniers appliquent une

réduction au niveau de sortie.

Con guration stéréo 2 voies

Position correcte des deux commutateurs MODE pour la con guration stéréo 2 voies

Commencez par mettre ce mode de fonctionnement en service via les deux

commutateurs MODE du panneau arrière. Sur la face avant, la LED STEREO située

au dessus de la seconde touche LOW CUT s’allume.

Les LED de la face avant au dessus des potentiomètres actifs s’allument aussi.

Elles indiquent quels sont les potentiomètres actifs dans la con guration

que vous avez choisie. Les fonctions des potentiomètres sont inscrites sur

le bandeau sérigraphié inférieur. En mode stéréo, les fonctions des deux

canaux sont identiques.

Eléments actifs du panneaux arrière du SUPER-X PRO

(1) EMBASE STANDARD IEC. La liaison à la tension secteur se fait par

l’intermédiaire d’une EMBASE STANDARD IEC. Le cordon d’alimentation

est fourni.

(2) et (8) Embases HIGH OUTPUT. Connecteurs de sortie du signal des

hautes fréquences.

(3) et (9) Embases LOW (LF SUM) OUTPUT. Connecteurs de sortie des

basses fréquences.

(4) et (10) Commutateurs XOVER FREQ. Ils permettent de faire passer les

plages de réglage du potentiomètre LOW/HIGH XOVER FREQ. de la face

avant de 44 / 930 Hz à 440 Hz / 9,3 kHz.

(5) et (11) embase INPUT.

(6) Commutateurs MODE. En con guration stéréo 2 voies, le commutateur de

gauche doit être enfoncé et celui de droite relâché. Suivez simplement les

indications sérigraphiées sur le panneau arrière.

◊ Ne manipulez pas ces commutateurs sans eteindre auparavant votre

systeme de diff usion sous peine de generer des bruits parasites qui

risqueraient d’endommager vos haut-parleurs et votre systeme.

(7) Commutateur LOW SUM.

(1) (2) (3) (4) (6)(5) (7) (8) (9) (11)(10)

Consultez le site behringer.com pour télécharger le mode

d’emploi complet
