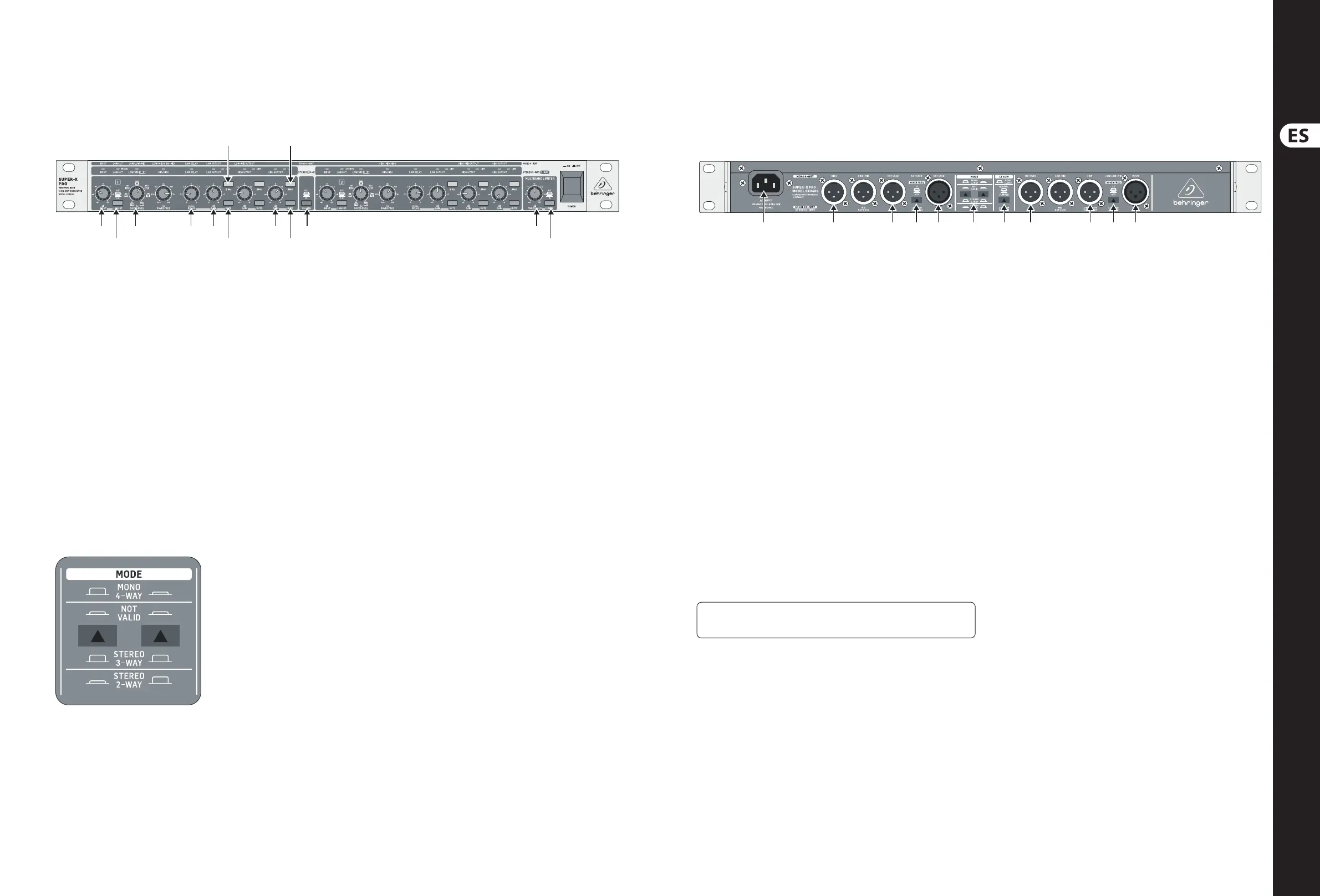

10 11 Quick Start GuideSUPER-X PRO CX3400
(ES) Controles: Funcionamiento de 2 vías estéreo
(12)
(13)
(11)
(10)
(4) (5)
(7)
(8)(1) (3)
(2)
(6) (9)
El lado frontal del SUPER-X PRO
(1) Regulador INPUT. Este regulador determina la ampli cación de entrada
en la gama de +/-12 dB (comp. regulador 16).
(2) Interruptor LOW CUT. Con este interruptor se activa el ltro de alto paso
de 25 Hz. Sirve para proteger el altavoz de bajos ante de señales de
frecuencias bajas.
(3) Regulador LOW/HIGH XOVER FREQ.. Este regulador determina la
frecuencia de separación entre las bandas Low (baja) y High (alta).
Si se p6-ha pulsado el interruptor de XOVER FREQUENCY del lado posterior
del aparato, la gama de frecuencias se hace diez veces mayor.
(4) Regulador DELAY. Con este regulador se puede demorar la señal Low hasta
2 ms. Esto es muy práctico para sincronizar el sistema entre sí en
concordancia de fase.
(5) Regulador LOW OUTPUT. Regula el nivel de salida de la banda Low en la
gama de +/-6 dB.
(6) Interruptor LOW PHASE INVERT. Con este interruptor se invierte la
polaridad en la salida Low.
(7) Interruptor LOW MUTE. Con este interruptor se silencia la banda Low.
(8) Regulador HIGH OUTPUT. Regula el nivel de salida de la banda High en la
gama de +/-6 dB.
(9) Interruptor HIGH PHASE INVERT. Con este interruptor se invierte la
polaridad de la salida High.
(10) Interruptor HIGH MUTE. Con este interruptor se silencia la banda High.
(11) Interruptor CD HORN. Este interruptor proporciona una corrección de
frecuencia especial de la banda superior para el funcionamiento del
sistema abocinado de Constant Directivity (directividad constante).
(12) Regulador THRESHOLD. Este regulador determina el umbral de aplicación
del limitador.
(13) Interruptor LIMITER. Con este interruptor se activan todos los limitadores.
Las LED-LIM que se encuentran por encima del regulador Gain se enciendn
sólo en caso de exceder el umbral del limitador y vuelven a regular el nivel
de salida.
Funcionamiento de 2 vías estéreo
Selección correcta de los dos interruptores MODE para el modo de funcionamiento estéreo de 2 vías
Active primero el modo de funcionamiento de 2 vías estéreo mediante los dos
interruptores MODE de la parte posterior. La LED STEREO del lado anterior por
encima del segundo interruptor LOW CUT se enciende.
A continuación se enciende las LED por encima de los reguladores activos
de la placa frontal. Le indican que regulador está activo para el funcionamiento
que p6-ha seleccionado. La función del regulador la deduce de la rotulación del
segundo campo. En el funcionamiento estéreo son idénticas las funciones
de los dos canales.
(1) (2) (3) (4) (6)(5) (7) (8) (9) (11)(10)
Elementos de mando activo en el lado posterior del SUPER-X PRO
(1) TOMA PARA APARATOS EN FRÍO IEC. La conexión a la red se produce
mediante una TOMA PARA APARATOS EN FRÍO IEC. El cable de red
correspondiente forma parte del volumen de suministro.
(2) y (8) Hembrilla HIGH OUTPUT. Esta es la conexión para la señal
de salida High.
(3) y (9) LOW (LF SUM) OUTPUT-Hembrilla. Esta es la conexión para la señal
de salida Low.
(4) y (10) Interruptor XOVER FREQ. Este interruptor sirve para cambiar la
gama de regulación del regulador delado anterior LOW/HIGH XOVER FREQ.
anterior. La gama es de 44 a 930 Hz o 440 Hz a 9,3 kHz.
(5) y (11) hembrilla INPUT.
(6) Interruptor MODE. En el modo de funcionamiento de 2 vías estéreo,
el primer interruptor debe estar pulsado y el segundo desactivado.
Observe la rotulación posterior del aparato.
◊ No active nunca este interruptor sin haber apagado antes el equipo.
El cambio al funcionamiento activo origina fuertes ruidos que pueden
ocasionar danos al altavoz o al equipo.
(7) Interruptor LOW SUM.
Si quiere acceder al manual de instrucciones completo, vaya a la página
web behringer.com
SUPER-X PRO CX3400 Controls
