40 41Quick Start GuideRD-78
(PT)
Passo 2: Controles

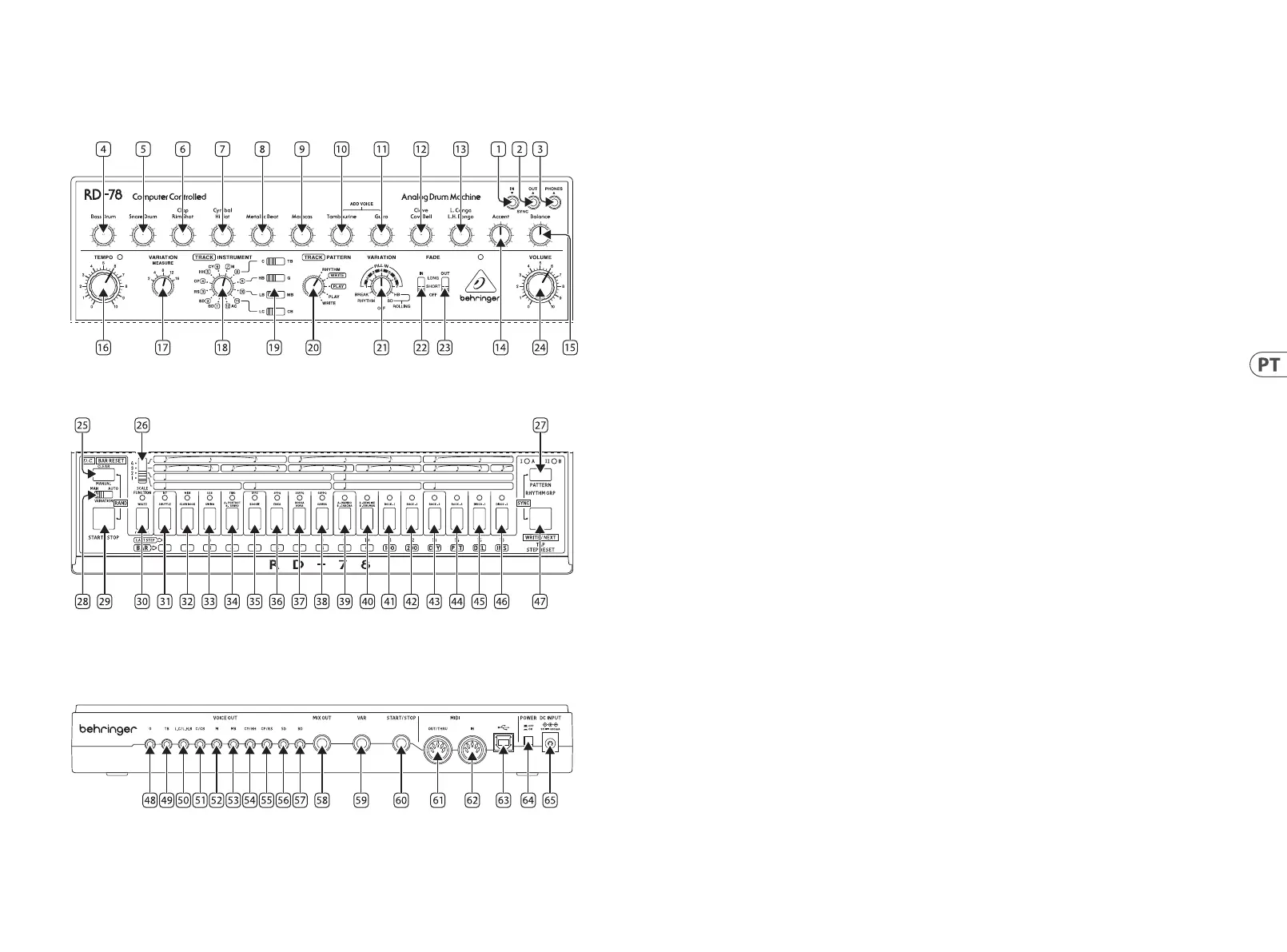

RD-78 Controles
PAINEL SUPERIOR
1. SYNC IN – utilize esta tomada de 3,5 mm TRS para sincronizar
o RD-78 com um relógio analógico externo.
2. SYNC OUT – utilize esta tomada de 3,5 mm TRS para
sincronizar dispositivos analógicos externos ao relógio do
RD-78.
3. PHONES – utilize esta tomada de 3,5 mm TRS para
monitorar a saída do RD-78 com um par adequado de fones de
ouvido estéreo.
4- 13. LEVEL CONTROLS – utilize esses controles para ajustar os
níveis das vozes do RD-78:
4. Bass Drum
5. Snare Drum
6. Clap & Rimshot
7. Cymbal & Hi hat
8. Metallic Beat
9. Maracas
10. Tambourine
11. Guiro
12. Clave & Cowbell
13. Conga & Bongos
14. ACCENT – utilize este controle para ajustar o nível dos
acentos (quando programados).
15. BALANCE – utilize este controle para equilibrar a saída
principal entre os sons mais graves e os mais agudos. Girar o
controle no sentido anti-horário enfatiza os sons mais graves,
no sentido horário enfatiza os sons mais agudos.
16. TEMPO – utilize este controle para denir o tempo do relógio
interno do RD-78. A faixa é de 40 bpm a 300 bpm.
17. VARIATION – utilize este interruptor para denir a
frequência das variações (veja também o controle 21).
A faixa é de 2, 4, 8, 12 ou 16 compassos.
18. TRACK/INSTRUMENT – utilize este interruptor para
selecionar a faixa a ser reproduzida ou gravada, ou para
selecionar o instrumento a ser programado no modo de
Gravação de Padrão.
19. INSTRUMENT SELECT – utilize esses quatro interruptores
para selecionar instrumentos alternativos para programação:
• Clave or Tambourine
• High Bongo or Guiro
• Low Bongo or Metallic Beat
• Low Conga or Cowbell
20. TRACK/PATTERN – utilize este interruptor para selecionar o
modo em que o RD-78 está:
• Rhythm: reproduzindo um dos dezesseis
padrões predenidos.
• Track Write: criando uma faixa a partir de
padrões programados.
• Track Play: reproduzindo uma faixa que já foi criada.
• Pattern Play: reproduzindo um padrão que já foi criado.
• Pattern Write: programando um padrão usando os
instrumentos disponíveis.
21. VARIATION – utilize este interruptor para selecionar o tipo de
variação a ser usada:
• O (nenhuma variação).
• Rhythm – reproduz ritmo B se A estiver em execução,
e vice-versa.
• Break – reproduz uma barra silenciosa.
• Fill-In 1 – 7 (sete preenchimentos pré-programados).
• Rolling High Bongo.
• Rolling Snare Drum.
22. FADE IN – utilize este interruptor para selecionar um tempo
de fade-in no início de uma faixa: desligado, curto (8 passos)
ou longo (48 passos).
23. FADE OUT – utilize este interruptor para selecionar um tempo
de fade-out no nal de uma faixa: desligado, curto (8 passos)
ou longo (32 passos).
24. VOLUME – utilize este controle para ajustar o nível de saída
principal do RD-78, para a saída de fones de ouvido (3) e saída
de mixagem (58).
25. CLEAR/MANUAL/RESET/DC – este botão tem múltiplas
funções, dependendo do modo em que o RD-78 está:
• No modo de gravação de padrão, use este interruptor para
limpar um padrão de todos os passos programados.
• No modo de reprodução predenida ou de padrão, use este
botão para inserir manualmente uma variação (conforme a
conguração do interruptor 28).
• Quando este botão e Start/Stop (botão 29) são pressionados
juntos no modo de gravação de padrão, um padrão
aleatório será criado.
• No modo de gravação de faixa, este botão dene a barra
para a primeira posição e é usado para marcar a última
barra (Da Capo).
26. SCALE – utilize este interruptor para selecionar a escala na
qual um padrão será programado ou reproduzido:
• ⁄ Tempo.
• ⁄ Tempo.
• ¾ Tempo.
• ⁄ Tempo.
27. PATTERN/GROUP – utilize este botão para alternar entre as
variantes A e B de um ritmo predenido ou programado.
Os LEDs indicam qual está em uso.
Pressione e segure Pattern/Group e Write/Next (botão 47)
para selecionar a fonte de sincronização usando os botões
de 31 a 38.
28. VARIATION – utilize este interruptor para selecionar se as
variações de padrão serão inseridas automaticamente de
acordo com a conguração dos interruptores 17 e 21; ou serão
inseridas manualmente pressionando o botão 25.
29. START/STOP – utilize este botão para iniciar e interromper a
reprodução do RD-78 ao usar o relógio interno.
30. FUNCTION/CANCEL – utilize este botão para acessar funções
alternativas em alguns botões; e para silenciar instrumentos
selecionados ao reproduzir os padrões predenidos, em
conjunto com os botões de 31 a 46. O LED acima do botão
acende quando o botão está em uso.
