REV. 7/30/24 INSTAXPIO-ES1
7
Nota: Consulte el manual de instalación que
se incluye con el radio para saber qué tipo
de tornillería debe usar en los pasos 1 y 5. La
pantalla y el chasis del radio usan dos tipos
diferentes de tornillos.

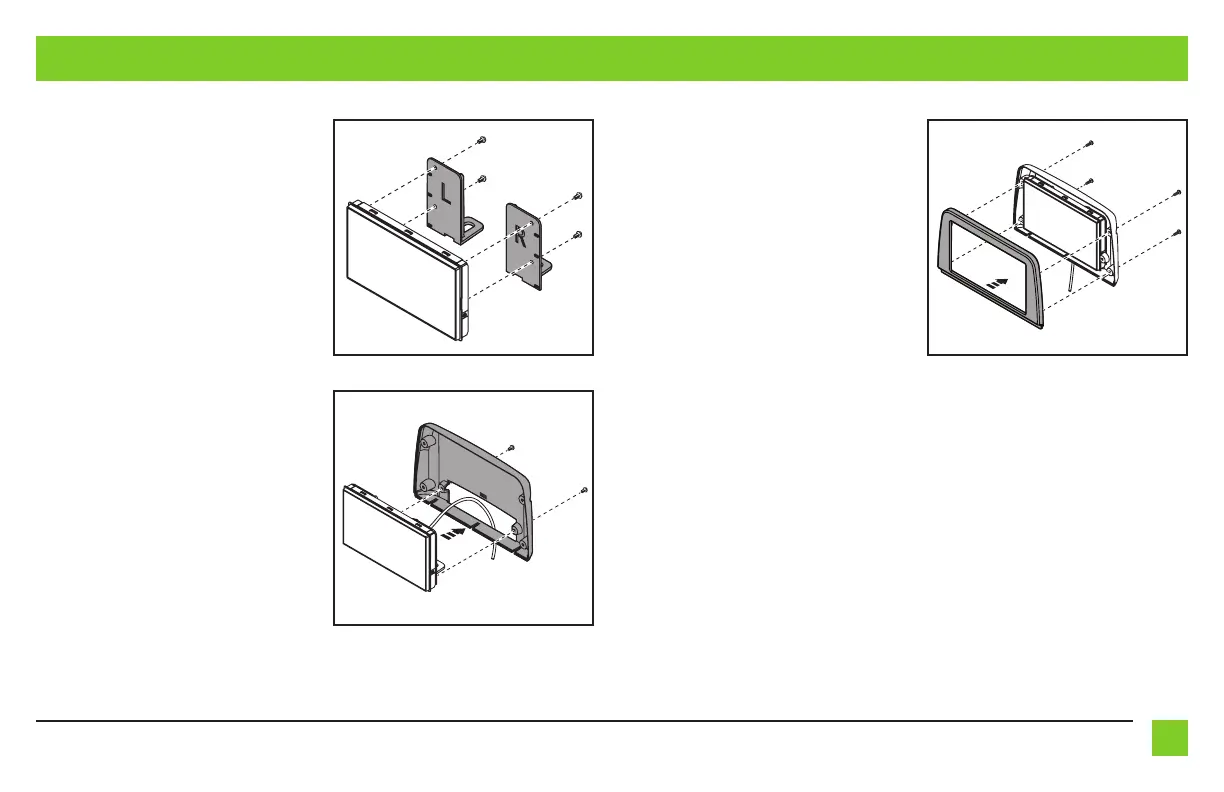

1 Fije la pantalla a los soportes de la
pantalla Pioneer con (4) tornillos
incluidos con el radio. (Figura A)
2. Conecte el cable de extensión RGB a la
pantalla. Después, pase el cable por la
abertura que se encuentra en el panel
trasero de la pantalla del radio. Fije el
ensamble de soportes/pantalla al panel
trasero de la pantalla del radio con (2)
tornillos incluidos con el radio. (Figura B)
3. Fije el panel delantero de la pantalla del
radio al ensamble de pantalla de radio/
panel trasero con (4) tornillos Phillips de
#8 x 3/8” incluidos. (Figura C)
4. Tienda el cable de extensión RGB
hacia abajo hasta donde el chasis del
radio se montará al subtablero. Ponga
el ensamble de pantalla en la parte
superior del tablero por el momento.
Continúa en la siguiente página
ENSAMBLE DEL KIT
(Figura A) (Figura C)
(Figura B)
