20-PIN HARNESS PINOUT
Pin-1 Red Accessory Power
Pin-2 Brown Not Applicable
Pin-3 Pink CAN-HI (CAN +)
Pin-4 Black/Yellow Future Use
Pin-5 White/Black Front Left Speaker (-)
Pin-6 Gray/Black
Front Right Speaker (-)
Pin-7 Green/Black Rear Left Speaker (-)
Pin-8 Purple/Black
Rear Right Speaker (-)
Pin-9 RCA Input 5 (-)
Pin-10 RCA Input 6 (-)
Pin-11 Yellow Battery Power
Pin-12 Orange Control Wire for the AX-BASSKNOB
Pin-13 Blue/Pink CAN-LO (CAN -)
Pin-14 Black Ground
Pin-15 White Front Left Speaker (+)
Pin-16 Grey Front Right Speaker (+)
Pin-17 Green Rear Left Speaker (+)
Pin-18 Purple Rear Right Speaker (+)
Pin-19 RCA Input 5 (+)
Pin-20 RCA Input 6 (+)

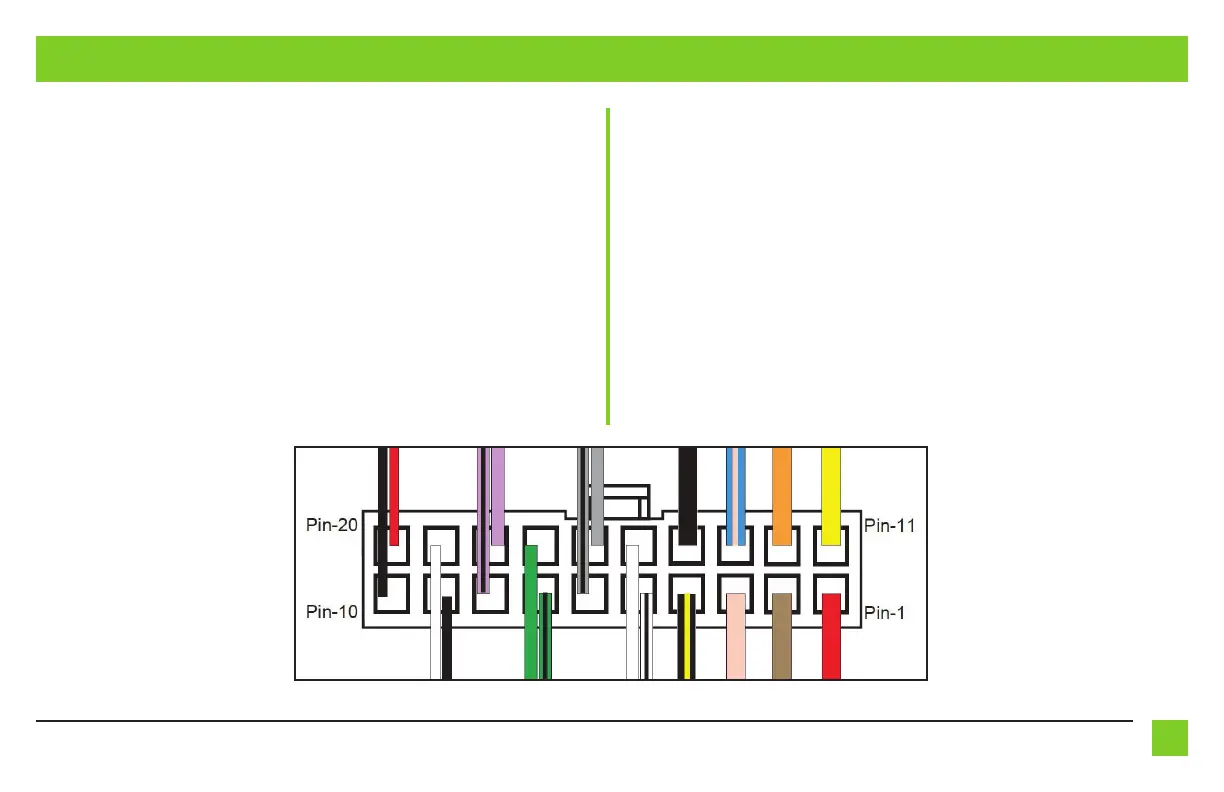

Wire View of Harness
