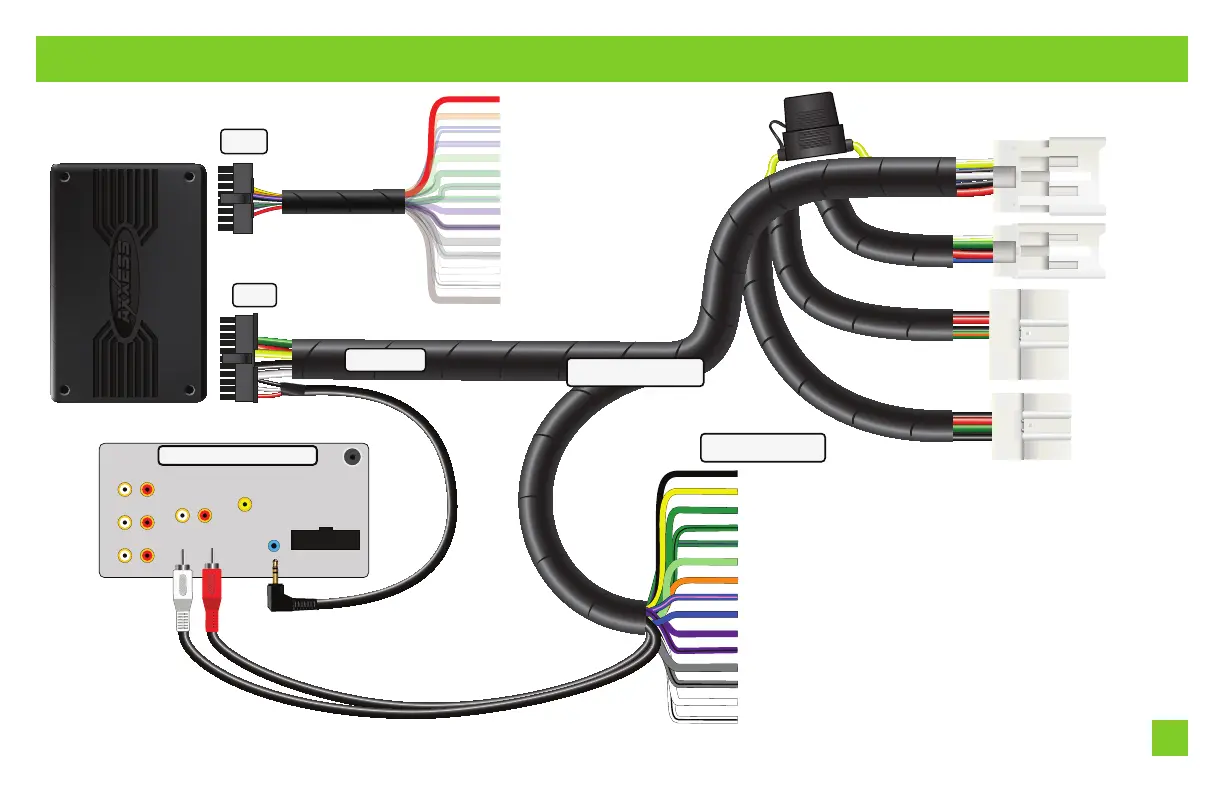

CONEXIONES: LD-TYNOAMP PARA MODELOS NO AMPLIFICADOS
Rojo - Accesorio
Naranja/Blanco - No Usado
Azul/Blanco - No Usado
Azul/Rosa - No Usado
Verde Claro - No Usado
Verde - No Usado
Verde/Negro - No Usado
Verde/Púrpura - No Usado
Negro - Tierra
Amarillo - Alimentación de Batería
Verde - Altavoz Trasero Izquierdo +
Verde/Negro - Altavoz Trasero Izquierdo -
Verde/Púrpura - Señal de Reversa
Verde Claro - Freno de Estacionamiento
Naranja - Iluminación
Azul/Rosa - VSS (Vehículo de Velocidad Sensor)
Azul - Encendido de Antena
Púrpura - Altavoz Trasero Derecho +
Púrpura/Negro - Altavoz Trasero Derecho -
Gris - Altavoz Frontal Derecho +
Gris/Negro - Altavoz Frontal Derecho -
Blanco - Altavoz Frontal Izquierdo +
Blanco/Negro - Altavoz Frontal Izquierdo -
Conexiones de radio
Sub
AUX-IN
SWC
LD-2NAVAMP
16-Pines
Púrpura - No Usado
Púrpura/Negro - No Usado
Gris - No Usado
Gris/Negro - No Usado
Blanco - No Usado
Blanco/Negro - No Usado
Marrón - No Usado
Frontal
Trasero
Vista Trasera
(Las características de tu radio pueden variar)
Radio del mercado de accesorios
LD-TYNOAMP
22-Pines
28
20
Solo se debe usar un
AUX-IN según el tipo
de pin del conector.
*
*
*
Conectores de Vehículo
