3
REV. 5/15/25 INSTAXDIS-CL2

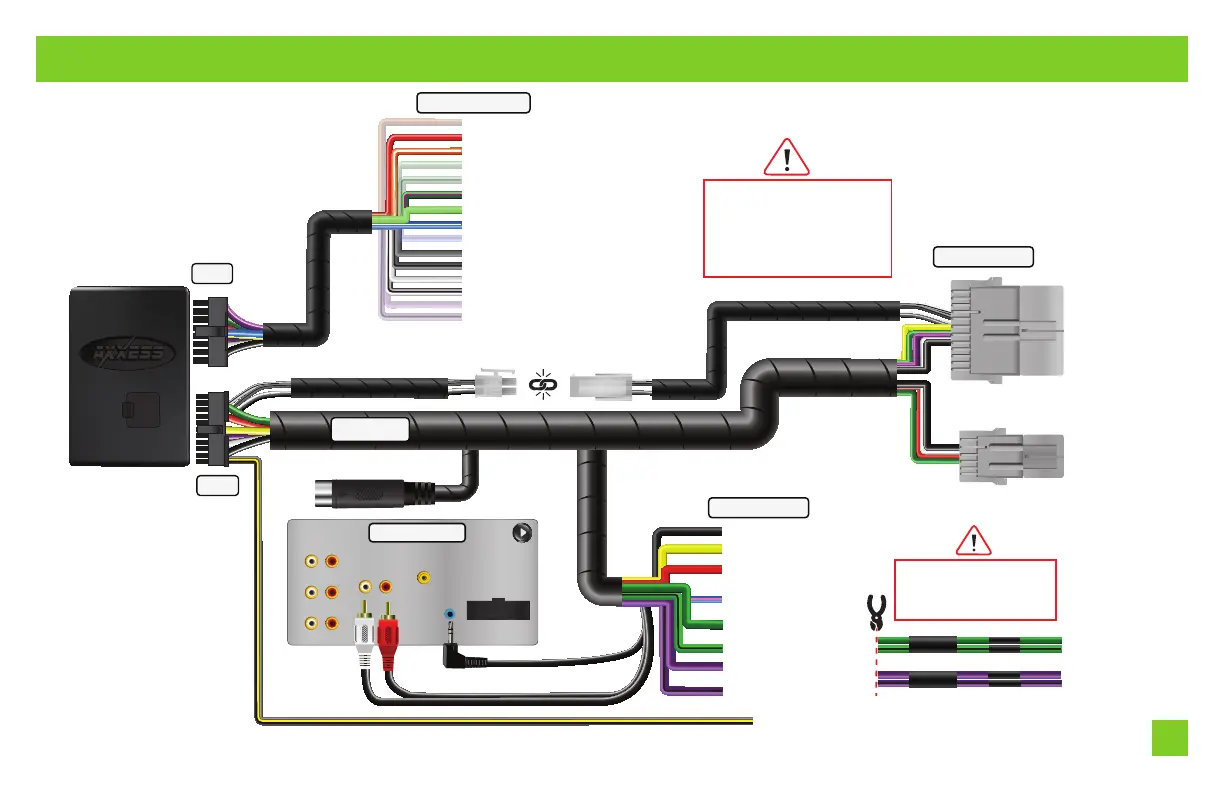

CONNECTIONS: FOR NON-AMPLIFIED MODELS
Radio Connections
Red -
22-Pin
Front
Rear
Sub
AUX-IN
Rear View
SWC
Aftermarket Radio
(Your radio’s features may vary)
Vehicle Connectors
LD-BX-GM4
White/Black - Front Left Speaker -
Purple - Not Used
Purple/Black - Not Used
Red -
Accessory
Orange/White - Illumination
Green - Not Used
Green/Black - Not Used
Green/Purple - Reverse backup camera
Light Green - E-Brake
Blue/White - AMP turn on
Blue/Pink - Not Used
Gray - Front Right Speaker +
Gray/Black - Front Right Speaker -
White - Front Left Speaker +
Brown - Not Used
LD-2NAVAMP
16-Pin
For NON-AMPLIFIED
models ONLY, omit
LD-GMOS100RPAD.
Remove voltage limiter extensions
from GREEN, GREEN/BLACK, PURPLE
& PURPLE/BLACK Wire(s).
Radio Connections
To optional AX-LCD
Black - Ground wire
Yellow - Battery wire
Green - Rear left speaker + output
Green/Black - Rear left - speaker output
Purple - Rear right + speaker output
Purple/Black - Rear right - output
Blue/Pink - VSS
Black/Yellow - OnStar
®
Level Adjustment
Hook to accessory if using AX-LCD
