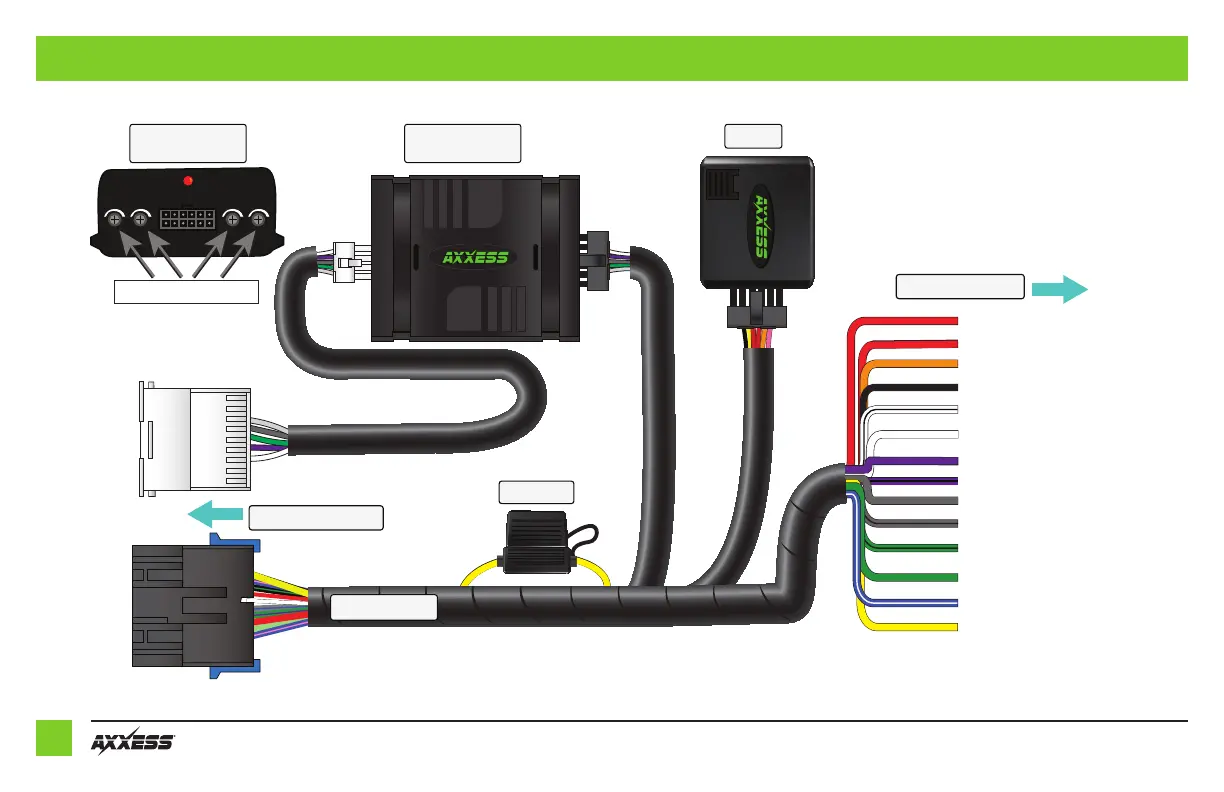

CONNECTIONS: LD-AX-XSVI-GM5 DIAGRAM
Differential Converter
(top view)
Radio Connections
Red - Accessory power
Red - Accessory power
Orange - Illumination
Black - Ground wire
White/Black - Front left speaker -
White - Front left speaker +
Purple - Rear right speaker output +
Purple/Black - Rear right output -
Gray - Front right speaker +
Gray/Black - Front right speaker -
Green/Black - Rear left speaker output -
Green - Rear left speaker output +
Blue/White - Amp turn on
Yellow - Battery wire
Differential Converter
(front view)
Vehicle Connectors
Interface
OUTPUT
INPUT
Fuse Holder
CH3CH4 CH1CH2
TRIGGER
LD-AX-XSVI-GM5
Output Level Adjustments
