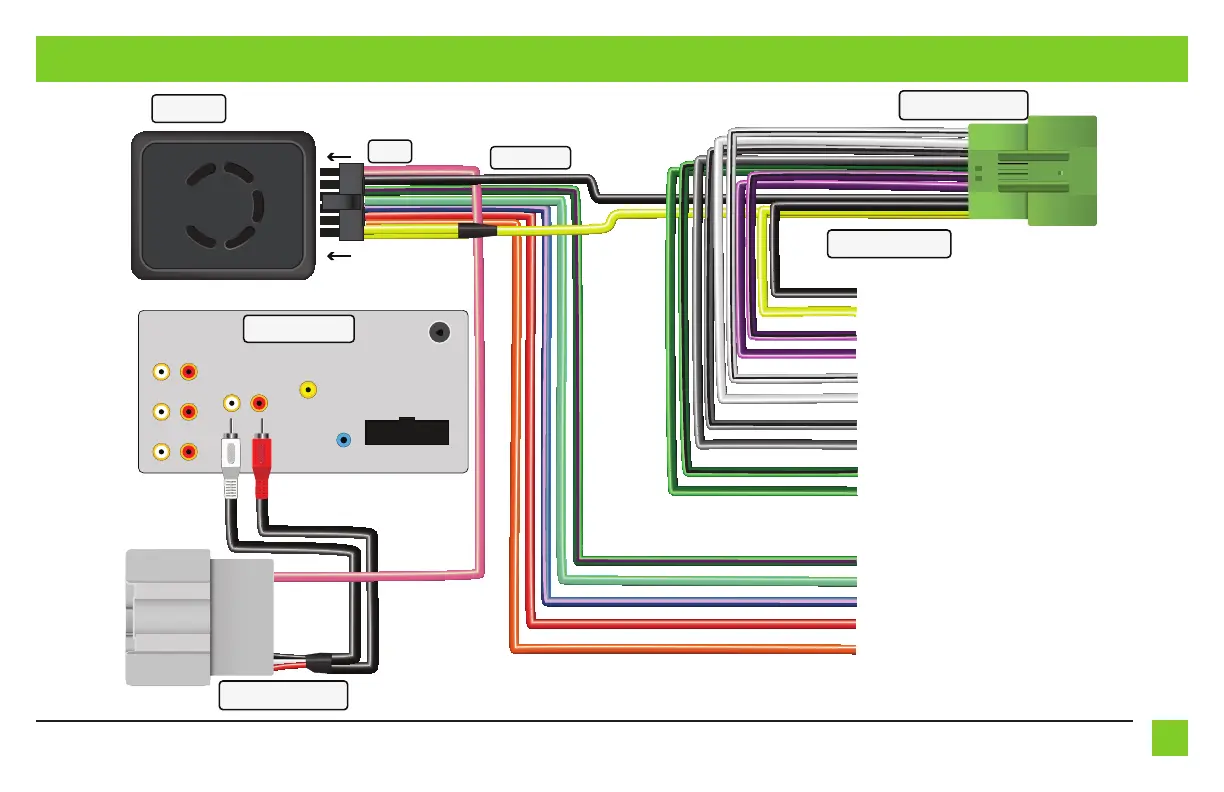

CONNECTIONS: LD-LCLAN-09 DIAGRAM
Black - Ground wire
Yellow - Battery wire
Purple/Black - Rear right - output
Purple - Rear right + speaker output
White/Black - Front left - speaker
White - Front left + speaker
Gray/Black - Front right - speaker
Gray - Front right + speaker
Green/Black - Rear left - speaker output
Green - Rear left speaker + output
Green/Purple - Reverse backup camera
Light Green - Parking brake
Blue/Pink - VSS/Speed-Sense
Red - Accessory power
Orange - Illumination
Front
Rear
Sub
AUX-IN
Rear View
SWC
Aftermarket Radio
(Your radios features may vary)
LD-LCLAN-09
Vehicle Connector
Radio Connections
Interface
12-Pin
Vehicle Connector
