2

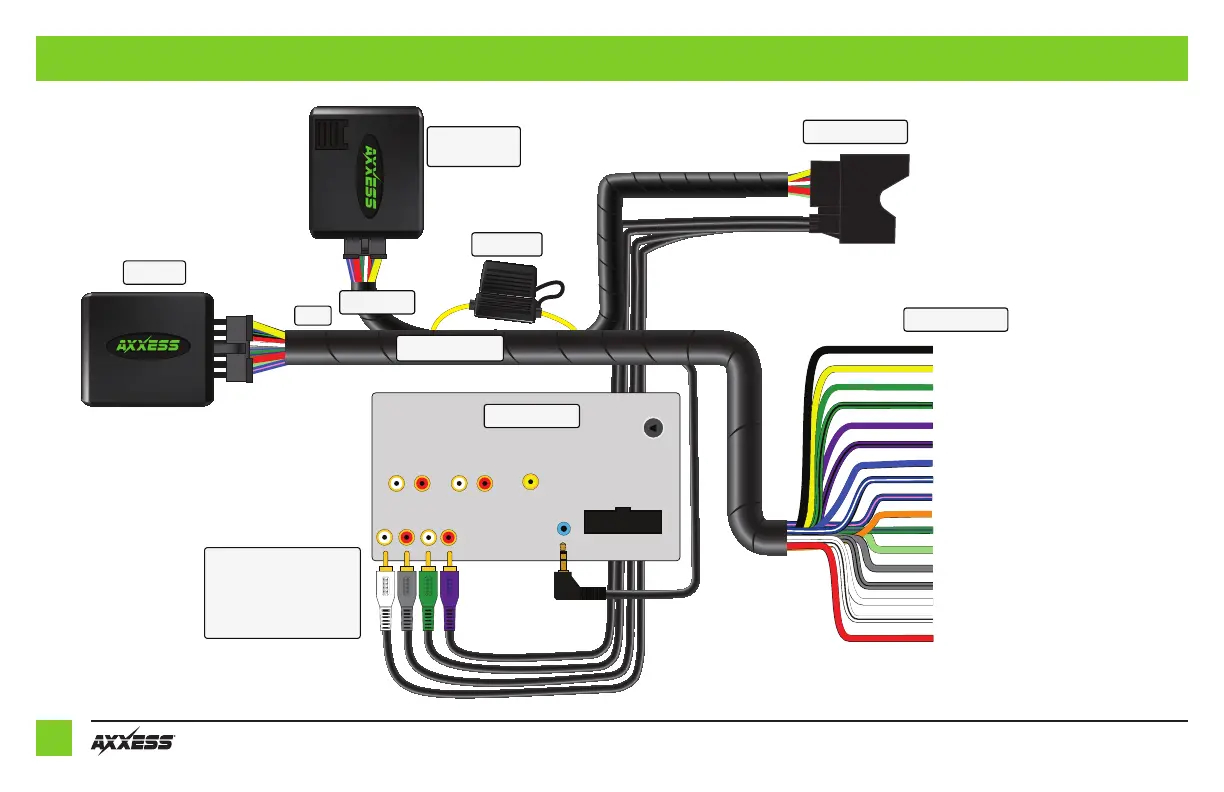

CONNECTIONS: LD-AX-XSVI-AU1 DIAGRAM
12-Pin
AUX-IN
Rear View
SWC
Aftermarket Radio
Front
Rear
Sub
Vehicle Connectors
Fuse Holder
Radio Connections
SWC Harness
Steering Wheel
Control (AXSWC)
(Sold Separately)
LD-AX-XSVI-AU1
Interface
RCAs
Blue/White - Amp turn on
Blue/Pink - VSS/Speed-Sense
Orange - Illumination
Green/Purple - Reverse signal
Light Green - Parking brake
Gray - Front right speaker +
Gray/Black - Front right speaker -
White - Front left speaker +
White/Black - Front left speaker -
Red - Accessory power
Black - Ground wire
Yellow - Battery wire
Green - Rear left speaker + output
Green/Black - Rear left - speaker output
Purple - Rear right + speaker output
Purple/Black - Rear right - output
Blue - Antenna turn on
(Your radio’s features may vary)
White RCA Jack – Front left output
Gray RCA Jack – Front right output
Green RCA Jack – Rear left output
Purple RCA Jack – Rear right output
