Installation Instructions for AXBUCH-T36V
Instrucciones de instalación para AXBUCH-T36V
Instrucciones de instalación para AXBUCH-T36V
Installation Instructions for AXBUCH-T36V
KNOWLEDGE IS POWER
Enhance your installation and fabrication skills by
enrolling in the most recognized and respected
mobile electronics school in our industry.
Log onto www.installerinstitute.com or call
800-354-6782 for more information and take steps
toward a better tomorrow.
®
KNOWLEDGE IS POWER
Enhance your installation and fabrication skills by
enrolling in the most recognized and respected
mobile electronics school in our industry.
Log onto www.installerinstitute.com or call
800-354-6782 for more information and take steps
toward a better tomorrow.
®
Metra recommends MECP
certified technicians
Metra recommends MECP
certified technicians
Connections to be made
The AXBUCH-T36V can be connected two different ways
To retain the factory backup camera to an aftermarket radio:
•
Connect the Black wire to chassis ground and also to the Black wire of the AXCSD-6V
.
• Connect the Yellow wire to the Blue/Red wire of the AXCSD-6V.
• Connect the reverse wire from the aftermarket radio, to the reverse signal in the
vehicle, and also to the Blue/White wire of the AXCSD-6V.
• Connect the male Yellow RCA jack to the rear camera input of the aftermarket radio.
• Disregard the loose Green/Purple wire, it will not be used in this application.
To allow an aftermarket camera to be added to the OEM screen:
• Connect the Black wire to the ground wire of the aftermarket camera.
• Connect the power wire of the aftermarket camera to accessory power.
• Tape off and disregard the Yellow wire, it will not be used in this application.
• Connect the female Yellow RCA jack to the aftermarket camera.
• The AXCSD-6V 12-volt to 6-volt converter will not be used in this application.
Connections to be made
The AXBUCH-T36V can be connected two different ways
To retain the factory backup camera to an aftermarket radio:
•
Connect the Black wire to chassis ground and also to the Black wire of the AXCSD-6V
.
• Connect the Yellow wire to the Blue/Red wire of the AXCSD-6V.
• Connect the reverse wire from the aftermarket radio, to the reverse signal in the
vehicle, and also to the Blue/White wire of the AXCSD-6V.
• Connect the male Yellow RCA jack to the rear camera input of the aftermarket radio.
• Disregard the loose Green/Purple wire, it will not be used in this application.
To allow an aftermarket camera to be added to the OEM screen:
• Connect the Black wire to the ground wire of the aftermarket camera.
• Connect the power wire of the aftermarket camera to accessory power.
• Tape off and disregard the Yellow wire, it will not be used in this application.
• Connect the female Yellow RCA jack to the aftermarket camera.
• The AXCSD-6V 12-volt to 6-volt converter will not be used in this application.
The following (2) steps are only required if
a wire is not present in the factory harness
.
•
If a wire is not present in pin-2 of the 28-
pin connector of the factory radio, unplug
the connector, then insert the metal pin
of the loose Green/Purple wire into it.
Connect the harness back into the radio
.
• Connect the other end of the loose
Green/Purple wire to the reverse
wire of the vehicle.
The following (2) steps are only required if
a wire is not present in the factory harness
.
•
If a wire is not present in pin-2 of the 28-
pin connector of the factory radio, unplug
the connector, then insert the metal pin
of the loose Green/Purple wire into it.
Connect the harness back into the radio
.
• Connect the other end of the loose
Green/Purple wire to the reverse
wire of the vehicle.

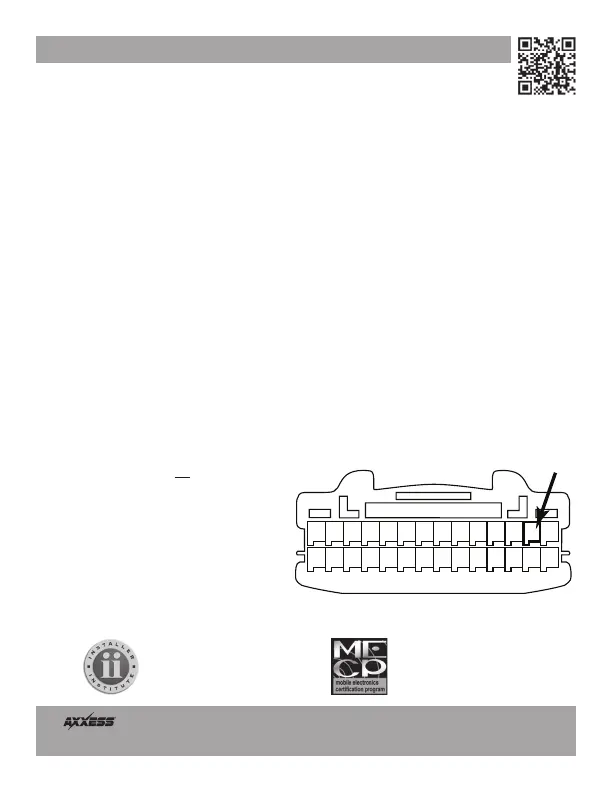

14 13 12 11 10 9 8 7 6 5 4 3 2 1
28 27 26 25 24 23 22 21 20 19 18 17 16 15
14 13 12 11 10 9 8 7 6 5 4 3 2 1
28 27 26 25 24 23 22 21 20 19 18 17 16 15
This is the wire view of the connector in the vehicle
This is the wire view of the connector in the vehicle
28 Pin Harness
28 Pin Harness
Conexiones que se deben hacer
El AXBUCH-T36V puede conectarse de dos maneras distintas
Para retener la cámara de reversa de fábrica para un radio de mercado secundario:
•
Conecte el cable negro a la tierra del chasís y también para el alambre negro del AXCSD-6V.
• Conecte el cable amarillo al cable azul/rojo del AXCSD-6V.
•
Conectar el cable de marcha atrás de la radio no original, a la señal de marcha
atrás en el vehículo, y también a la cable azul/blanco del AXCSD-6V.
• Conectar el conector RCA amarillo macho a la entrada de la cámara trasera
de la radio no original.
•
Ignore el cable suelto
verde/púrpura
,
no se utilizará en esta aplicación
Para permitir que se añada una cámara de mercado secundario
a la pantalla de equipo original:
• Conecte el cable negro al cable de tierra de la cámara de mercado secundario.
• Conecte el cable de alimentación de la cámara del mercado de accesorios
de alimentación accesorio.
• Cinta de apagado y no tener en cuenta el cable amarillo, no se usa en esta solicitud.
• Conecte el conector RCA hembra
amarillo
a la cámara de mercado secundario.
• El AXCSD-6V 12 voltios al convertidor de 6 voltios no se utilizará en esta solicitud.
Los siguientes (2) pasos sólo son
necesarios si el cable no está presente
en el arnés de la fábrica
.
•
Si un cable no está presente en pin-2 del
conector de 28 pines del radio de fábrica,
desenchufe el conector, luego inserte el pasador
metálico del cable verde/púrpura suelta en
ella. Conecte el arnés de nuevo en la radio
.
• Conecte el otro extremo del cable
suelto
verde/púrpura al cable
inversa del vehículo.
KNOWLEDGE IS POWER
Enhance your installation and fabrication skills by
enrolling in the most recognized and respected
mobile electronics school in our industry.
Log onto www.installerinstitute.com or call
800-354-6782 for more information and take steps
toward a better tomorrow.
®
Metra recomienda técnicos
con certificación del Programa
de Certificación en Electrónica
Móvil (Mobile Electronics
Certification Program, MECP).
EL CONOCIMIENTO ES PODER
Mejore sus habilidades de instalación y fabricación
inscribiéndose en la escuela de dispositivos electrónicos
móviles más reconocida y respetada de nuestra industria.
Regístrese en www.installerinstitute.com o llame al
800-354-6782 para obtener más información y avance
hacia un futuro mejor.
14 13 12 11 10 9 8 7 6 5 4 3 2 1
28 27 26 25 24 23 22 21 20 19 18 17 16 15
Esta es la vista de cable del conector en el vehículo
28 Pin Arnés
Conexiones que se deben hacer
El AXBUCH-T36V puede conectarse de dos maneras distintas
Para retener la cámara de reversa de fábrica para un radio de mercado secundario:
•
Conecte el cable negro a la tierra del chasís y también para el alambre negro del AXCSD-6V.
• Conecte el cable amarillo al cable azul/rojo del AXCSD-6V.
•
Conectar el cable de marcha atrás de la radio no original, a la señal de marcha
atrás en el vehículo, y también a la cable azul/blanco del AXCSD-6V.
• Conectar el conector RCA amarillo macho a la entrada de la cámara trasera
de la radio no original.
•
Ignore el cable suelto
verde/púrpura
,
no se utilizará en esta aplicación
Para permitir que se añada una cámara de mercado secundario
a la pantalla de equipo original:
• Conecte el cable negro al cable de tierra de la cámara de mercado secundario.
• Conecte el cable de alimentación de la cámara del mercado de accesorios
de alimentación accesorio.
• Cinta de apagado y no tener en cuenta el cable amarillo, no se usa en esta solicitud.
• Conecte el conector RCA hembra
amarillo
a la cámara de mercado secundario.
• El AXCSD-6V 12 voltios al convertidor de 6 voltios no se utilizará en esta solicitud.
Los siguientes (2) pasos sólo son
necesarios si el cable no está presente
en el arnés de la fábrica
.
•
Si un cable no está presente en pin-2 del
conector de 28 pines del radio de fábrica,
desenchufe el conector, luego inserte el pasador
metálico del cable verde/púrpura suelta en
ella. Conecte el arnés de nuevo en la radio
.
• Conecte el otro extremo del cable
suelto
verde/púrpura al cable
inversa del vehículo.
KNOWLEDGE IS POWER
Enhance your installation and fabrication skills by
enrolling in the most recognized and respected
mobile electronics school in our industry.
Log onto www.installerinstitute.com or call
800-354-6782 for more information and take steps
toward a better tomorrow.
®
Metra recomienda técnicos
con certificación del Programa
de Certificación en Electrónica
Móvil (Mobile Electronics
Certification Program, MECP).
EL CONOCIMIENTO ES PODER
Mejore sus habilidades de instalación y fabricación
inscribiéndose en la escuela de dispositivos electrónicos
móviles más reconocida y respetada de nuestra industria.
Regístrese en www.installerinstitute.com o llame al
800-354-6782 para obtener más información y avance
hacia un futuro mejor.
14 13 12 11 10 9 8 7 6 5 4 3 2 1
28 27 26 25 24 23 22 21 20 19 18 17 16 15
Esta es la vista de cable del conector en el vehículo
28 Pin Arnés
