Der DSP / DSP-Verstärker wird dann automatisch mit der am Highlevel-Eingang angeschlossenen Signalquelle ein-

und ausgeschaltet.

Hinweis: Ab Werk ist die Auto-Remote-Funktion des Highlevel-Eingangs deaktiviert (Auto Remote = O󰀨).

Sofern der Line-Eingang des Moduls ausschließlich als Signaleingang verwendet wird, muss der DSP / DSP-Ver-

stärker über seinen Remote-Eingang eingeschaltet werden.

5. EC 2.0 in DSP / DSP-Verstärker einsetzen

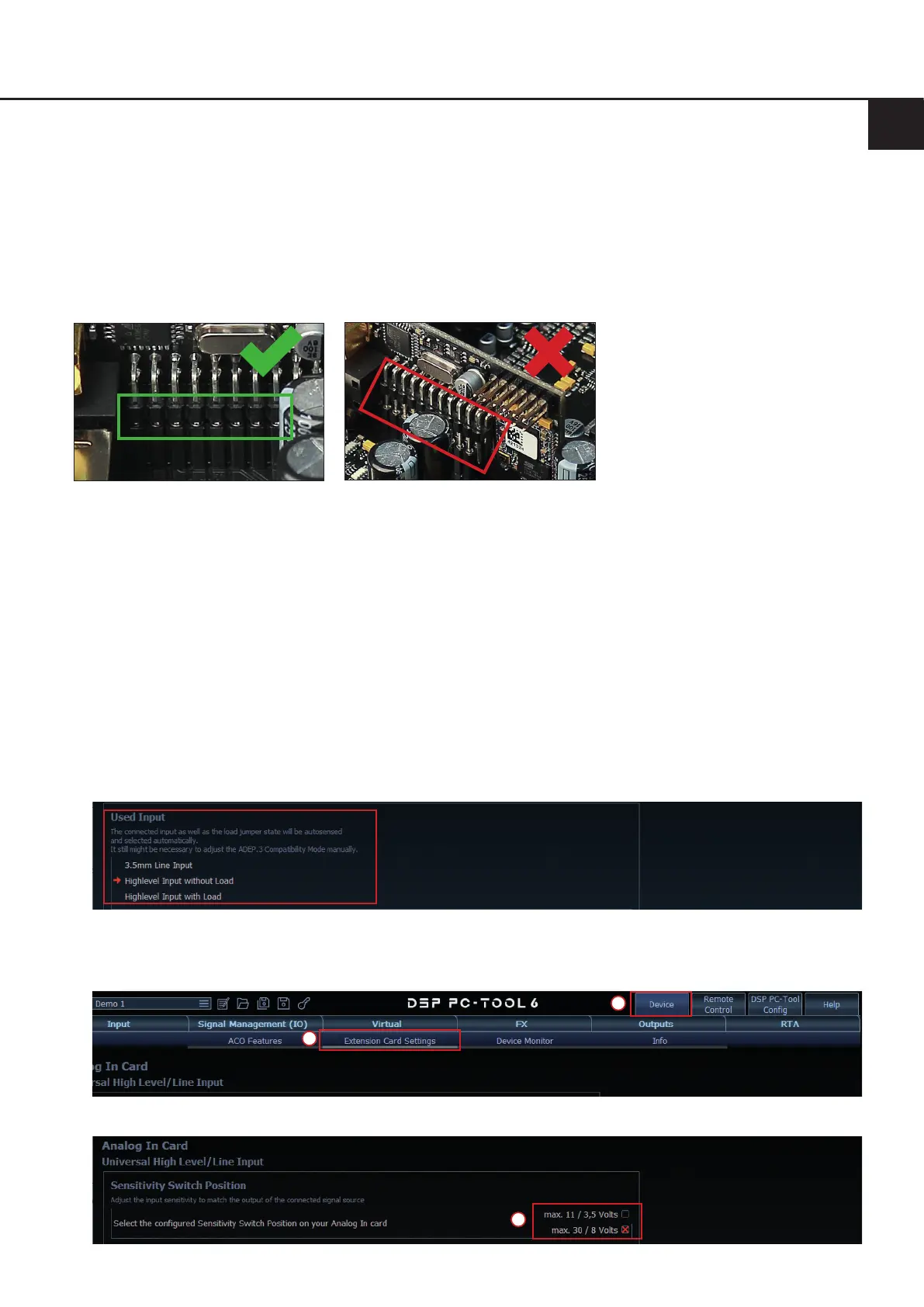

Stecken Sie das Modul in den im Gerät vorgesehenen Sockel. Informationen zur Position des Sockels nden Sie in

der Bedienungsanleitung des jeweiligen DSP-Produkts.

Achten Sie auf korrekten Sitz und vollständigen Kontakt der Pins.

6. DSP / DSP-Verstärker wieder zusammensetzen

Setzen Sie das Gerät gemäß der Beschreibung in der gerätespezischen Bedienungsanleitung wieder zusammen.

7. Inbetriebnahme

Schließen Sie alle Kabel wieder an und schalten Sie das Gerät ein. Die EC 2.0 wird vom Gerät automatisch erkannt,

und die Info-LED (Seite 3, Punkt 2) des Moduls leuchtet grün.

8. Konguration im DSP PC-Tool

Nachdem die Voreinstellung der Eingangsempndlichkeit und die Anpassung der Last des Highlevel-Eingangs vor-

genommen wurde (Seite 4, Punkt 4), kann die Eingangsempndlichkeit im Menü „Device“ unter dem Reiter „Exten-

sion Card Settings“ feinjustiert werden, um eine optimale Signalqualität zu gewährleisten.

Im Bereich „Used Input“ wird zudem angezeigt, welcher Signaleingang des Moduls verwendet wird (Highlevel oder

Line Input) und ob der Last-Jumper gesteckt oder entfernt ist – so lässt sich die zuvor vorgenommene Konguration

einfach überprüfen.

Zur Feinjustierung gehen Sie wie folgt vor:

1. Verbinden Sie den DSP / DSP-Verstärker mit dem PC und starten die DSP PC-Tool Software.

2. Ö󰀨nen Sie den Reiter „Extension Card Settings“ im Device-Menü.

3. Wählen Sie die kongurierte Schalterstellung der Eingangsempndlichkeit Ihres Moduls aus.
