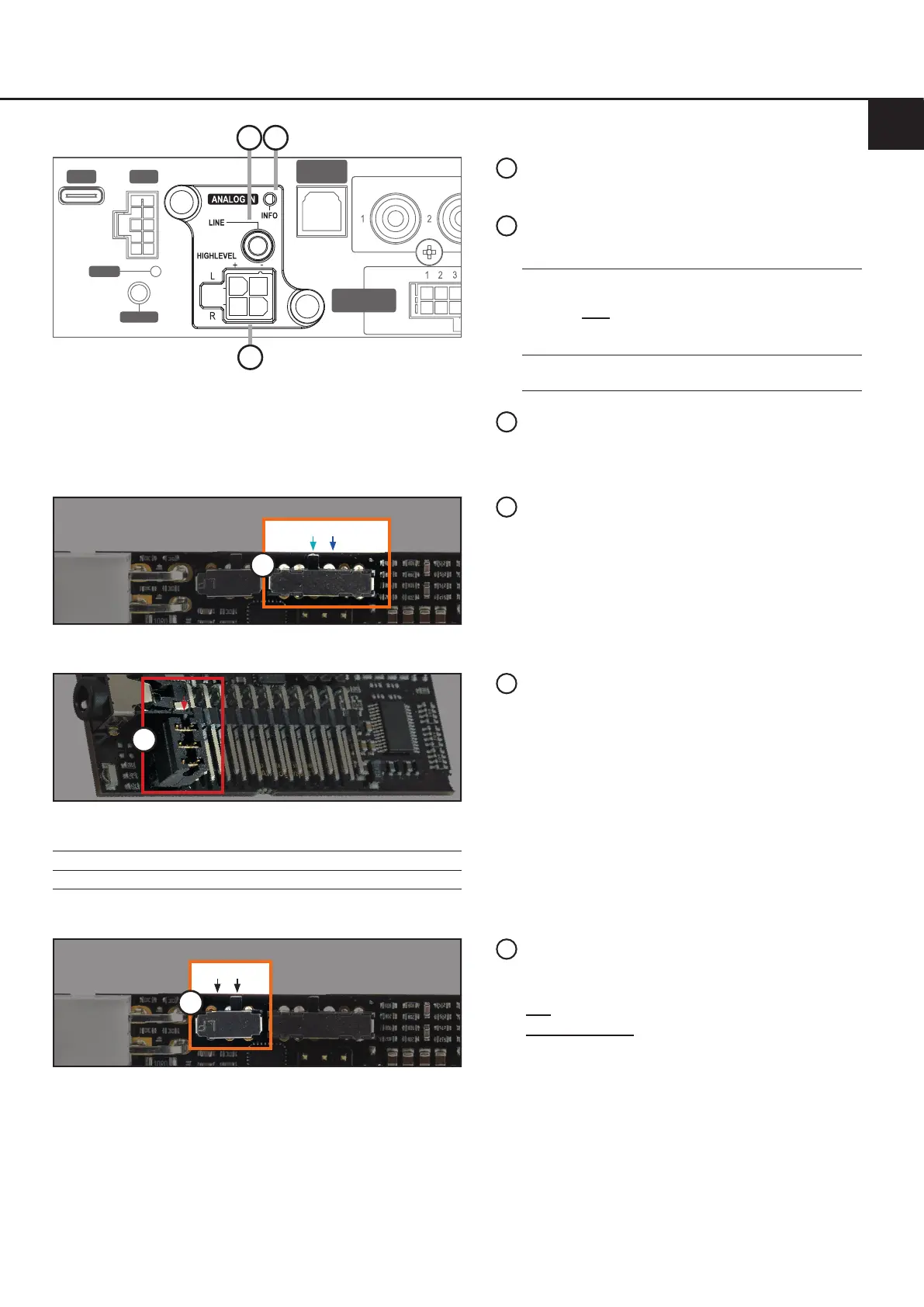

Anschluss und Bedienelemente
LINE INPUT
SCP
OPTICAL
INPUT
USB
HIGHLEVEL
INPUT
HIGHLEVEL
INPUT
REM
OUT
STATUS
CONTROL
1
3
2
Line-Eingang
2-Kanal stereo Line-Eingang
1
Info LED
Zeigt den Status des ANALOG IN Moduls an:
Grün: Line-Eingang verwendet (unabhängig vom
Last-Jumper)
oder
Highlevel-Eingang verwendet & Last-Jumper
entfernt
Orange: Highlevel-Eingang verwendet & Last-Jumper
gesteckt
2
Highlevel-Eingang
2-Kanal stereo Highlevel-Eingang
3
OOn
Schalterstellung
Eingangsempndlichkeit Konguration Last-Jumper
11 V / 3,5 V Jumper gesteckt
30 V / 8 V Jumper entfernt
Last Jumper
5
Last-Jumper
Dient zur Einstellung der Last des Highlevel-Ein-
gangs.
WICHTIG: Liegt die Ausgangsspannung der
Signalquelle zwischen 11 V und 30 V (z. B. bei
OEM-Verstärkern), muss der Jumper umgehend
entfernt werden, um Schäden am System zu
vermeiden. Zusätzlich ist der Eingangsempnd-
lichkeits-Schalter auf die Position 30 V / 8 V zu
stellen.
5
30V / 8V11V / 3.5V
4
Eingangsempndlichkeits-Schalter
Dient zur Voreinstellung des Eingangsempnd-
lichkeitsbereichs – die Feineinstellung erfolgt in
der DSP PC-Tool Software (Seite 5, Punkt 8).
Auslieferungszustand: 11 V / 3,5 V
4
Auto Remote-Schalter
Dient zur Konguration der Auto Remote-Funkti-
on des Highlevel-Eingangs.
On: Einschaltung per Highlevel-Signal.
O (werkseitig): Einschaltung per Highlevel-
Signal deaktiviert.
6
6
