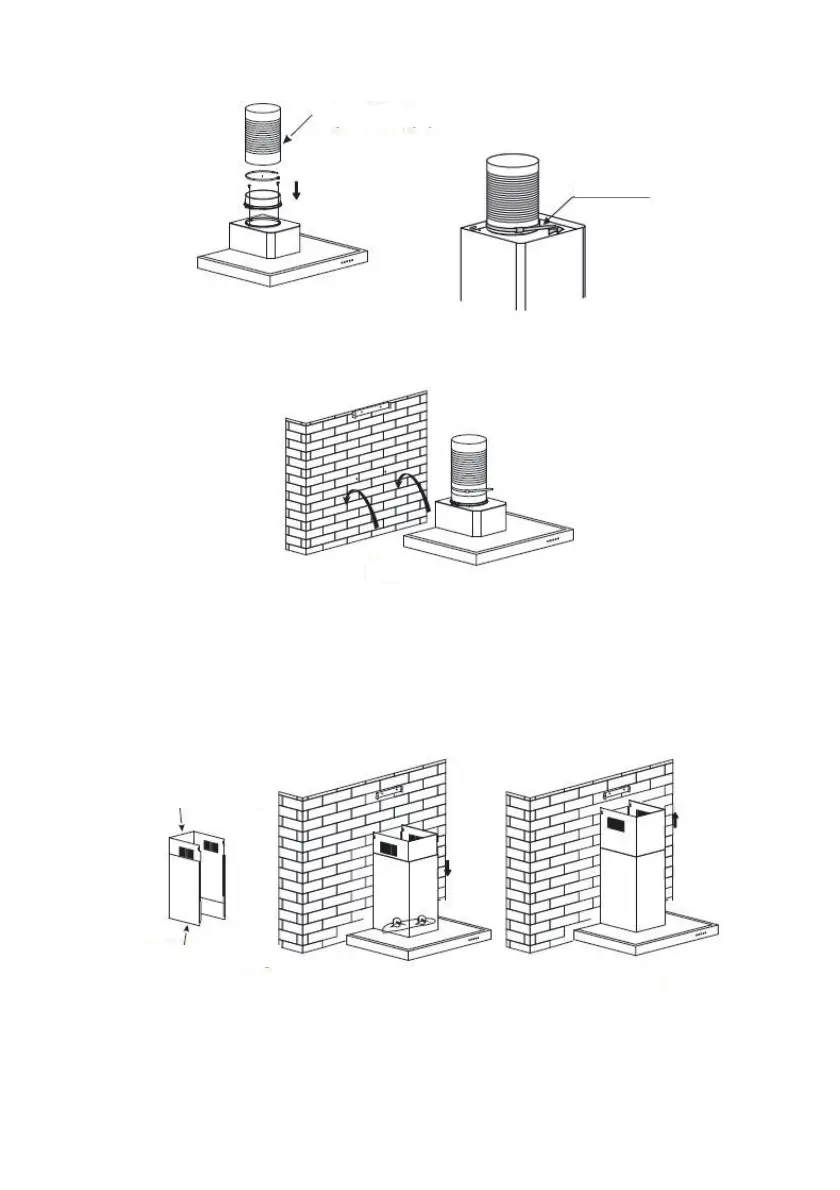

5. Hängen Sie das Gerät an den Befestigungsschrauben ein. Siehe Abb. 4.
6. Montieren Sie die Rauchfang-Baugruppe auf das Gerät und führen Sie das
Erweiterungsrohr nach außen, dann verwenden Sie 2 Stück Sicherheitsschrauben (4*
30mm) um die Dunstabzugshaube an der Wand zu befestigen. Hinweis: Die beiden
Sicherheitsöffnungen sind auf der Rückseite des Gehäuses angebracht und haben
einen Durchmesser von 6 mm. Siehe Abb. 5 & 6.
7. Ziehen Sie den inneren Rauchfang nach oben, bis er die Halterung für den inneren
Rauchfang erreicht, und befestigen Sie sie mit 2 Stück Schrauben (4*8 mm). Siehe Abb.
7.
Erweiterungsrohr
Kabelbinder
Abb. 3
Abb. 4
Abb. 5
Abb. 6
Abb. 7
Außenschornstein
Innenschornstein
