10

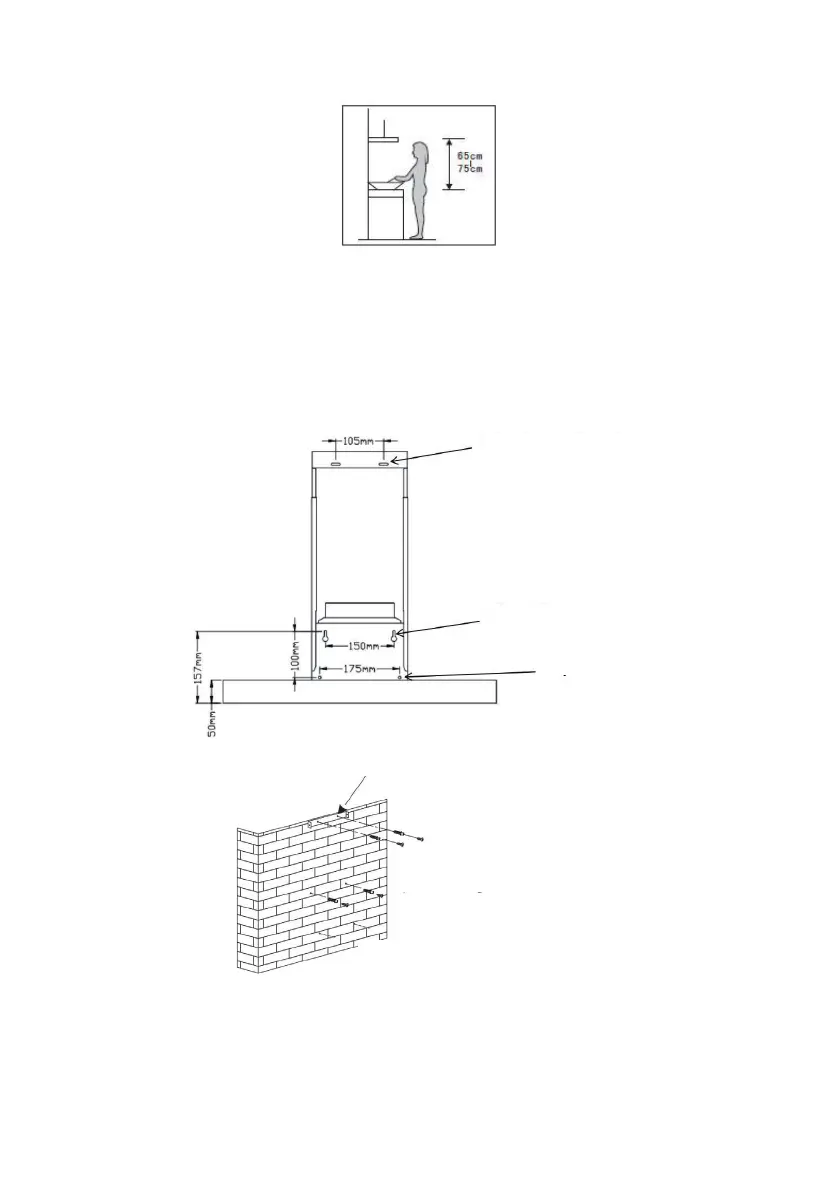

Abb. 1
3. Nachdem Sie die Installationshöhe der Haube festgelegt haben, bohren Sie 6 Löcher
mit Ø 8 mm an den entsprechenden Stellen in die Wand und schrauben die Dübel in
die Löcher. Montieren Sie 2 Stück Schrauben（4*30mm） zum Aufhängen des Geräts.
Und verwenden Sie 2 Sütck. Schrauben (4*40mm), um die Rauchfanghalterung an der
Wand zu befestigen. Die fixierte Position der Rauchfanghalterung im Inneren ist die
höchste Position des Rauchfangs. Siehe Abb. 2.
Abb. 2
4. Verwenden Sie 2 Stück Schrauben (4*8 mm). um den Auslass an der Oberseite des
Geräts zu befestigen, und fixieren Sie dann das Expansionsrohr mit einem Kabelbinder
am Auslass. Siehe Abbildung 3.Hinweis: Das Erweiterungsrohr ist nicht im
Lieferumfang enthalten.
Löcher für Rauchfanghalterung
innen
Löcher zum Aufhängen der
Haube
Sicherheitslöcher
Rauchfanghalterung innen
2Stück Schrauben 4*40 mm
2Stück Befestigungsschrauben 4*30 mm
2Stück Sicherheitsschrauben 4*30 mm
(später einbauen)
