Je bekijkt pagina 49 van 62
49

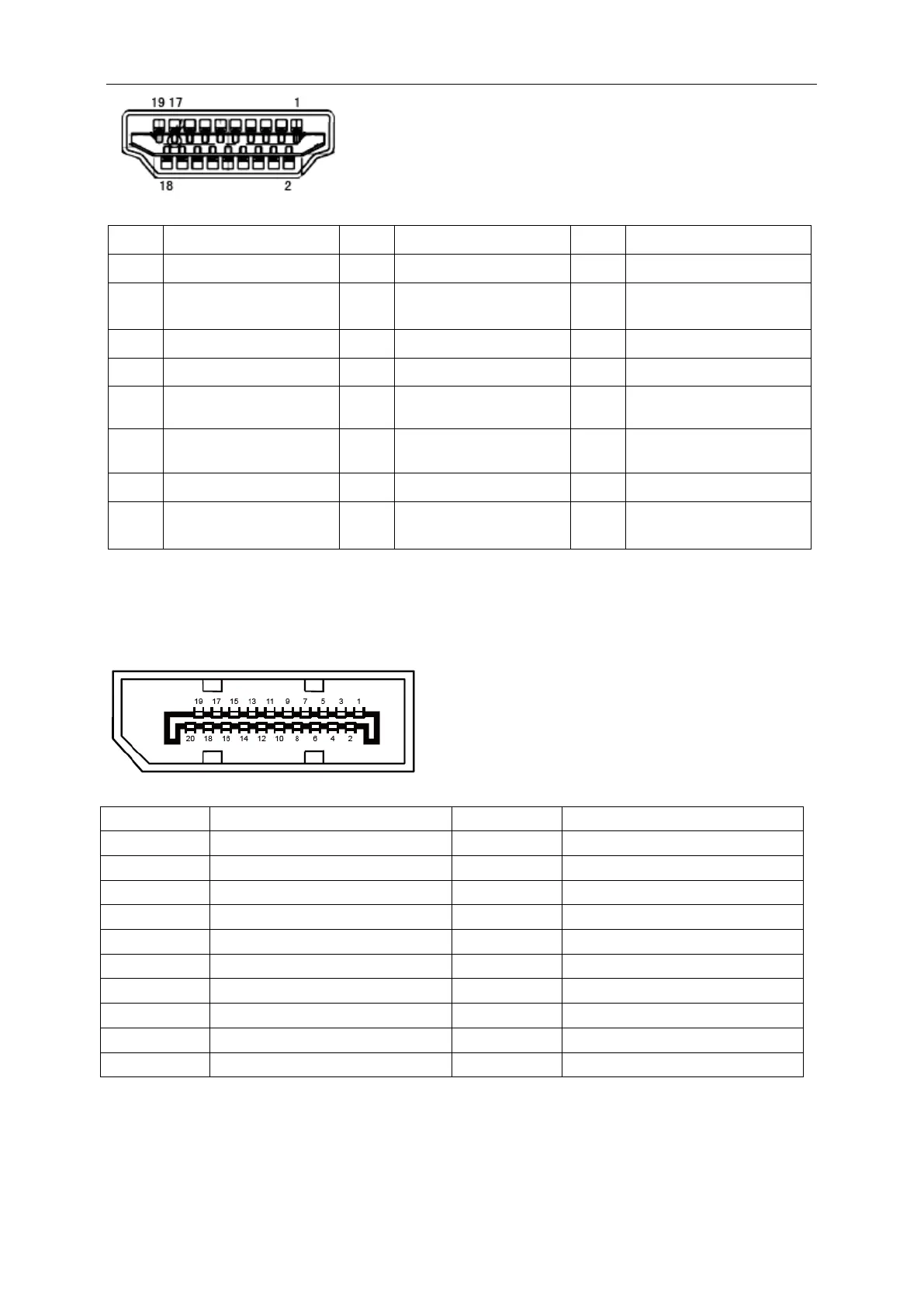

Pin Nr.
Signaalnaam
Pin Nr.
Signaalnaam
Pin Nr.
Signaalnaam
1. TMDS Data 2+ 9. TMDS gegevens 0- 17. DDC/CEC-aarde
2.
TMDS gegevens 2
afscherming
10. TMDS klok + 18. +5V Stroom
3. TMDS gegevens 2- 11. TMDS klok afgeschermd 19. Hot Plug Detect
4. TMDS Data 1+ 12. TMDS klok-
5.
TMDS gegevens 1
afscherming
13. CEC
6. TMDS gegevens 1- 14.
Gereserveerd
(n.c. op apparaat)
7. TMDS Data 0+ 15. SCL
8.
TMDS gegevens 0
afscherming
16. SDA
20-pens signaalkabel met kleurenweergave:
Pinnr. Signaalnaam Pinnr. Signaalnaam
1 ML_Lane 3 (n) 11 GND
2 GND 12 ML_Lane 0 (p)
3 ML_Lane 3 (p) 13 CONFIG1
4 ML_Lane 2 (n) 14 CONFIG2
5 GND 15 AUX_CH(p)
6 ML_Lane 2 (p) 16 GND
7 ML_Lane 1 (n) 17 AUX_CH (n)
8 GND 18 Hot Plug Detect
9 ML_Lane 1 (p) 19 Return DP_PWR
10
ML_Lane 0 (n)
20
DP_PWR
