48

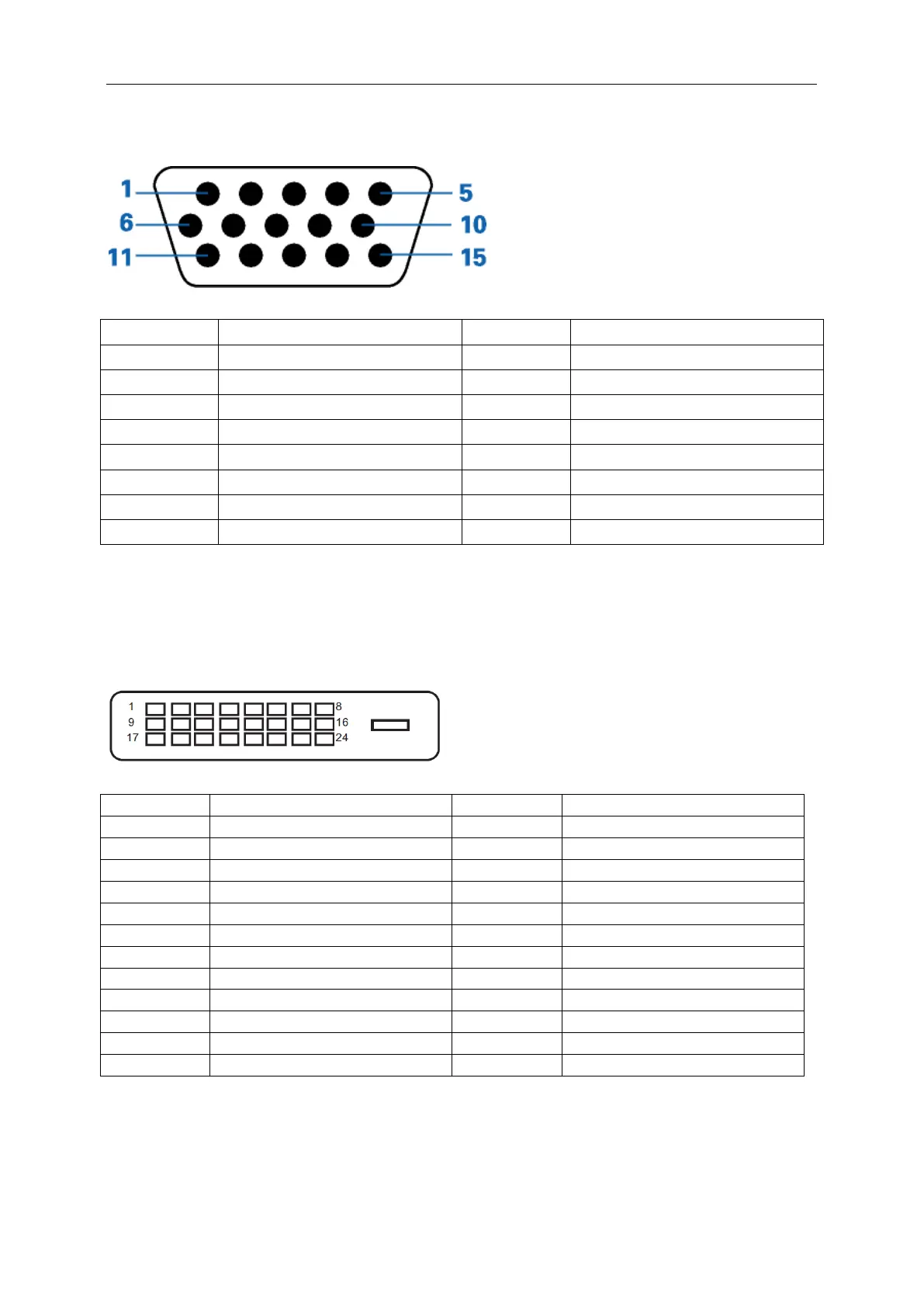

Pin-toewijzingen
15-pens signaalkabel met kleurenweergave:
Pinnummer
15-pins zijde van de signaalkabel Pinnummer 15-pins zijde van de signaalkabel
1
Video-Rood
9
+5V
2
Video-Groen
10
Aarding
3
Video-Blauw
11
Geen verbinding
4
Geen verbinding
12
DDC-Seriële data
5
Detecteren van kabel
13
H-sync
6
GND-R
14
V-sync
7
GND-G
15
DDC-Seriële klok
8
GND-B
24-pens signaalkabel met kleurenweergave:
Pinnr.
Signaalnaam
Pinnr.
Signaalnaam
1
TMDS-gegevens 2-
13
TMDS-gegevens 3+
2
TMDS-gegevens 2+
14
+5V Stroom
3
TMDS Data 2/4 afgeschermde
15
Aarde (bij +5V)
4
TMDS-gegevens 4-
16
Hot Plug Detect
5 TMDS-gegevens 4+ 17 TMDS-gegevens 0-
6
DDC Clock
18
TMDS-gegevens 0+
7 DDC Data 19 TMDS Data 0/5 afgeschermde
8 Geen verbinding 20 TMDS-gegevens 5-
9 TMDS-gegevens 1- 21 TMDS gegevens 5+
10 TMDS-gegevens 1+ 22 TMDS klok afgeschermd
11 TMDS Data 1/3 afgeschermde 23 TMDS klok +
12 TMDS-gegevens 3- 24 TMDS klok -
