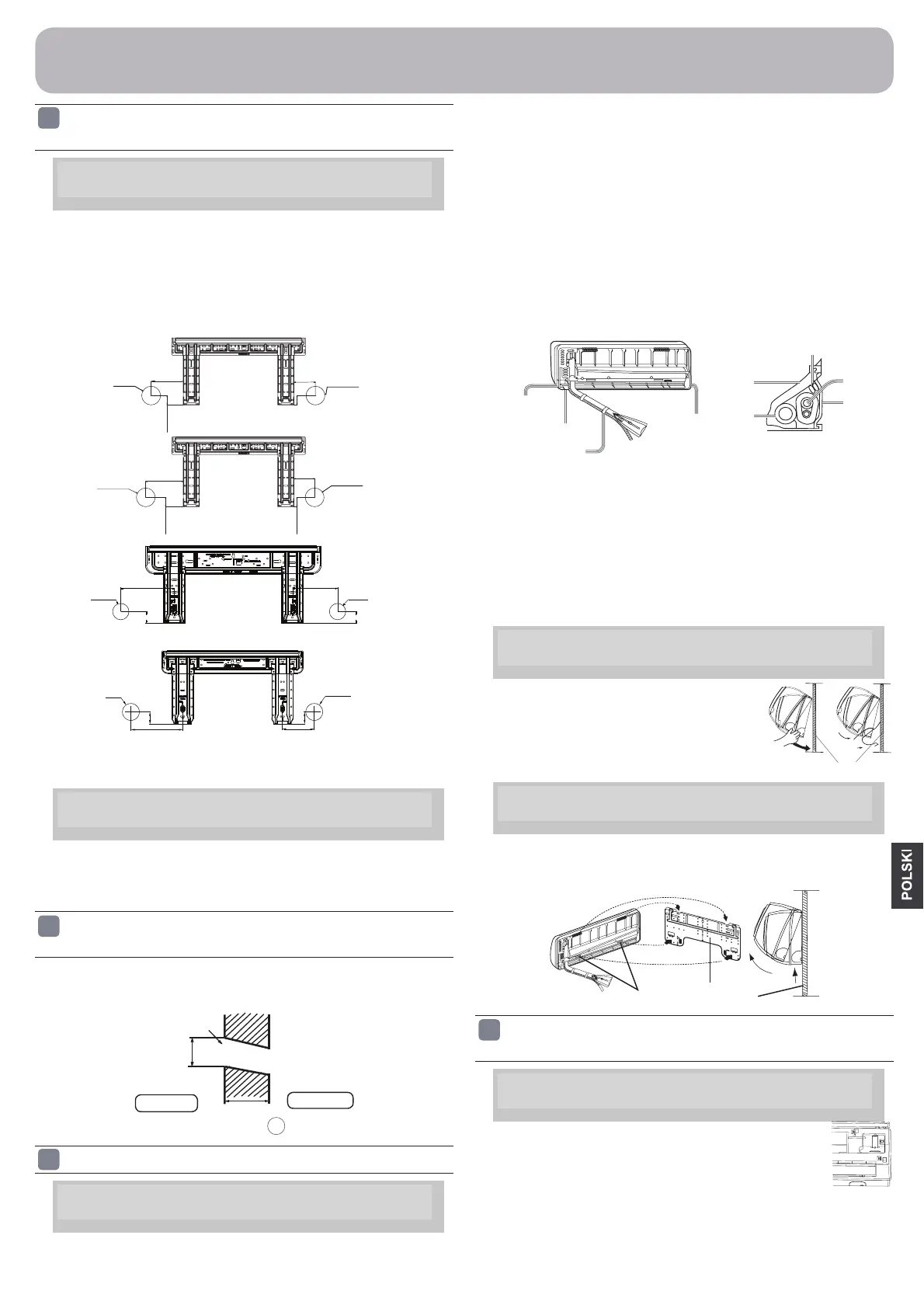

Montaż urządzenia wewnętrznego
1 Mocowanie płyty montażowej i ustalenie miejsca na
otwór w ścianie
Gdy najpierw zamocowano płytę montażową
1. Przeprowadzić odpowiednie poziomowanie płyty do zamocowania do
ściany w oparciu o sąsiadujące kolumny lub nadproża, a następnie
zamocować płytę tymczasowo jednym stalowym gwoździem.
2. Upewnić się ponownie co do odpowiedniego wypoziomowania płyty, za-
wieszając linkę z odważnikiem ze środka płyty, a następnie zamocować
dobrze płytę dołączonymi gwoździami stalowymi.
3. Używając taśmy mierniczej, określić miejsce na otwór w ścianie A/B.
Gdy płytę montażową zamocowano
do bocznej belki i nadproża
● Zamocować do belki bocznej i nadproża szynę mocowań, niedołączoną
do zestawu, a następnie dokręcić płytę do szyny.
● Aby określić miejsce na otwór w ścianie, należy zapoznać się z poprzed-
nim punktem („Gdy najpierw zamocowano płytę montażową”).
2 Wykonanie otworu w ścianie i dopasowanie osłony
na otwór rury
● Wykonać otwór o średnicy 60 mm, lekko opadający do zewnątrz ściany.
● Zamocować osłonę otworu rury i zaszpachlować po montażu.
Ø60mm
(Przekrój otworu w ścianie) G Przewód rurowy
3 Montaż urządzenia wewnętrznego
Rysunek rury
[Rurociąg z tyłu]
● Pociągnąć rurę i wąż odpływowy. a następnie przymocować je za pomo-
cą taśmy klejącej.
Otwór w ścianie
Grubość ściany
Strona
wewnętrzna
Strona
zewnętrzna
[Rurociąg lewostronny • z tyłu po lewej stronie]
●
●
W przypadku lewostronnego montażu rurociągu za pomocą obcęgów
odciąć zaślepkę odpowiednią do montażu lewostronnego.
W przypadku lewostronnego montażu rurociągu z tyłu należy wygiąć
rury zgodnie z kierunkiem położenia rurociągu do oznaczenia w postaci
otworu dla montażu lewostronnego, co jest zaznaczone na materiale
izolacyjnym.
1. Wąż odpływowy umieścić w szczelinie materiału izolacyjnego urządze-
nia wewnętrznego.
2. Umieścić wewnętrzno-zewnętrzny kabel elektryczny z tylnej strony jed-
nostki wewnętrznej i wyciągnąć go z przodu, a następnie podłączyć.
3. Przód uszczelki kołnierzowej posmarować warstwą oleju chłodniczego
i połączyć rury. Miejsce łączenia okryć ściśle przylegającym materiałem
izolacyjnym i dobrze umocować za pomocą taśmy klejącej.
● Wewnętrzno-zewnętrzny kabel elektryczny i wąż odprowadzający
skropliny muszą być połączone z instalacją chłodniczą za pomocą taśmy
ochronnej.
[Rurociąg ustawiony w innym kierunku]
● Za pomocą obcęgów odciąć zaślepkę odpowiednią dla wybranego typu
montażu, a następnie wygiąć rury zgodnie z kierunkiem położenia ruro-
ciągu do oznaczenia w postaci otworu ściennego. Podczas wyginania
należy uważać, żeby nie połamać rur.
● Najpierw podłączyć przednią część wewnętrzno-zewnętrznego kabla
elektrycznego, a następnie wyciągnąć na zewnątrz cześć podłączoną do
izolacji, w szczególności część łączącą.
Mocowanie korpusu urządzenia wewnętrznego
● Zawiesić bezpiecznie urządzenie wewnętrzne na
górnych wycięciach płyty montażowej. Poruszyć
korpusem urządzenia w obie strony, aby spraw-
dzić, czy został on bezpiecznie zamontowany.
● Aby zamocować korpus na płycie montażowej,
urządzenie należy podnieść od spodu na ukos,
a następnie umieścić prostopadle.
Zdejmowanie korpusu urządzenia wewnętrznego
● Aby zdjąć urządzenie wewnętrzne, należy rękami unieść korpus, aby
zdjąć go z zaczepu, a następnie podnieść od spodu i wysunąć na ze-
wnątrz, aż do momentu zdjęcia go z płyty montażowej.
4 Podłączenie wewnętrzno-zewnętrznego kabla
elektrycznego
Usuwanie osłony z przewodu
● Usunąć osłonę z przyłącza w prawym dolnym rogu urzą-
dzenia wewnętrznego, a następnie zdjąć osłonę przewodu,
odkręcając śruby.
płyta montażowa
Zaślepka do rurociągu
prawostronnego
Zaślepka do rurociągu
Zaślepka do
rurociągu
lewostronnego
Wewnętrzny/zewnętrzny
kabel elektryczny
Rurociąg
Płyta
podporowa
do rur
Materiał
izolacyjny
Wąż odpro-
wadzający
skropliny
oddolnego
Przymocować taśmą klejącą
zaczep
płyta
montażowa
8
A=120mm
C=80mm
B=
Ø
60mm
IR09WIDU
B=
Ø
60mm
IR12WIDU
A=140mm
B=
Ø
60mm
C=77mm
IR18WIDU
B=
Ø
60mm
A=195mm
C=165mm
B=
Ø
60mm
B=
Ø
60mm
IR24WIDU
BO18WIDU
B=
Ø
60mm B=
Ø
60mm
BO09WIDU
BO12WIDU
A=170mm C=130mm
41.5mm
43.4mm
35mm
35mm
35mm
43.4mm
35mm
41.5mm
