Montaż urządzenia wewnętrznego
Niezbędne narzędzia do montażu

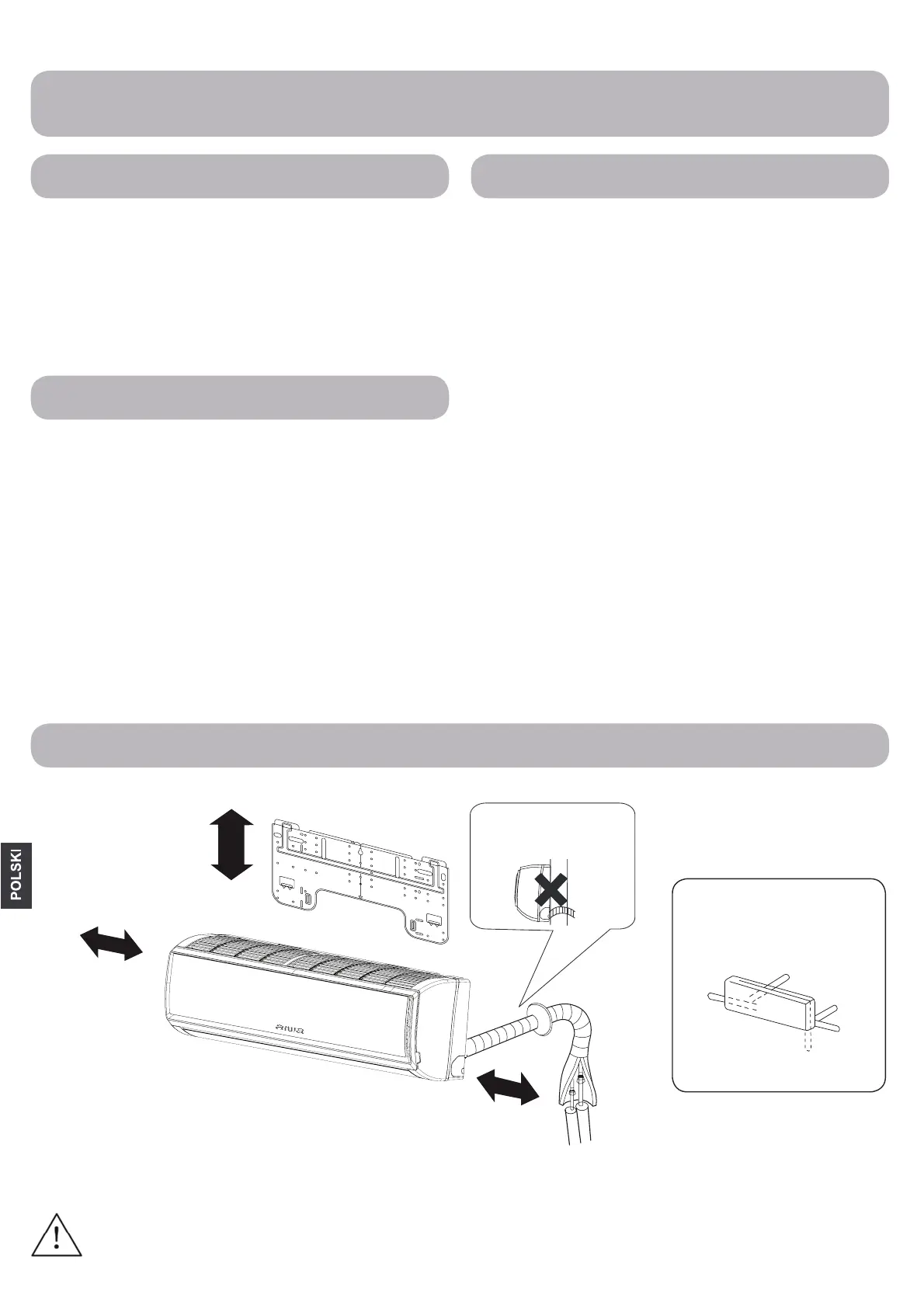

Rysunek montażu urządzenia wewnętrznego
z Wkrętarka
z Obcęgi
z Brzeszczot do metalu
z Wiertło ze świdrem rdze-
niowym
z Klucz szczękowy jedno-
stronny (17, 19 i 26 mm)
z Detektor wycieku gazu lub
roztwór mydła w wodzie
z Klucz dynamometryczny
(17 mm, 22 mm, 26 mm)
z Obcinak do rur
z Narzędzie do rozszerzania
rur
z Nóż
z Taśma miernicza
z Rozwiertak
Źródło zasilania
z Przed podłączeniem urządzenia do źródła zasilania nale-
ży sprawdzić napięcie.
z Napięcie prądu musi odpowiadać informacjom na tablicz-
ce znamionowej.
z Wymagany jest oddzielny obwód zasilania.
z Gniazdko powinno znajdować się w takiej odległości, aby
sięgał do niego przewód zasilający. Zabrania się wydłużać
kabel poprzez nacinanie go.
Wybór miejsca montażu
z Miejsce odporne i wytrzymałe, bez wibracji, gdzie korpus
urządzenia będzie odpowiednio wsparty.
z Miejsce z daleka od źródeł ciepła lub pary, gdzie otwory
wylotowe i wlotowe nie będą blokowane.
z Miejsce łatwe do osuszania, gdzie rury będzie można
podłączyć do urządzenia zewnętrznego.
z Miejsce, gdzie zimne powietrze może rozprzestrzeniać się
po całym pomieszczeniu.
z Miejsce, niedaleko którego znajduje się źródło prądu z od-
powiednią przestrzenią wokół niego.
z Miejsce w odległości co najmniej 1 m od odbiorników
telewizyjnych, radiowych, urządzeń bezprzewodowych
i świetlówek.
z W razie przytwierdzenia pilota do ściany miejsce, gdzie
urządzenie wewnętrzne będzie odbierać sygnały z pilota,
gdy palą się świetlówki.
ponad 10 cm
Odległość między urządzeniem wewnętrznym a podłogą powinna wynosić ponad 2 m.
Powyższe rysunki zamieszczono wyłącznie do celów informacyjnych i mogą one nie odpowiadać w pełni zakupionemu mo-
delowi produktu.
W przypadku zastosowania lewostronnej rury odprowadzającej skropliny należy upewnić się,
że otwór został przebity.
ponad 15 cm
ponad 10 cm
Należy zwrócić uwagę
na unoszenie się przewodu
odpływowego.
Kierunki ustawienia rurociągu
W lewo
W prawo
Poniżej
Do tyłu
w prawo
Do tyłu
w lewo
7
Model ten przyjmuje czynnik chłodniczy HFC R32.
