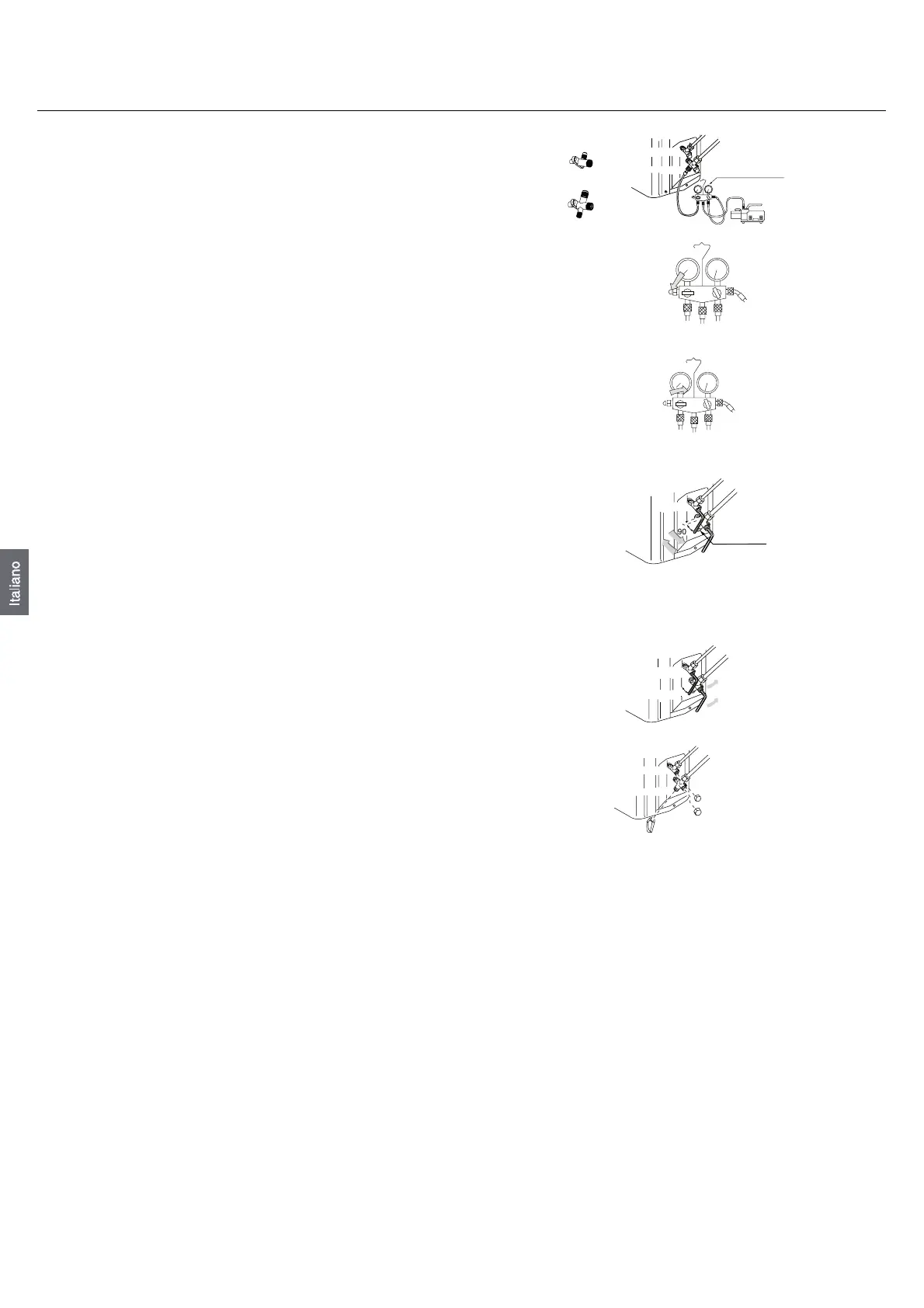

Procedura di installazione
Svuotamento –induzione del vuoto
Metodo di svuotamento delle tubature: usare una pompa del
vuoto
1. Svitare i dadi della presa di servizio del rubinetto a 3 vie, il dado
dei due rubinetti a 2 e 3 vie. Collegare poi il tubo flessibile del gruppo
manometrico (bassa pressione) alla presa di servizio. Collegare la
presa centrale del gruppo manometrico alla pompa del vuoto tramite
un altro tubo flessibile.
2. Aprire la manopola lato bassa pressione del gruppo manometrico e
mettere in funzione la pompa del vuoto. Se il manometro (bassa
pressione) raggiunge la condizione di vuoto immediatamente,
controllare nuovamente il pu
nto 1.
3. Depressurizzare per più di 15 min
●
. Controllare l'indicatore: deve
indicare -0.1MPa (-76 cm Hg) sul lato della bassa pressione. Dopo
●
avere completato la procedura di vuoto, chiudere la manopola della
pompa del vuoto in posizione "Lo" e spegnere la pompa. Controllare
la situazione della scala graduata per 1-2 min. Se l’indicatore si
sposta (la pressione aumenta) malgrado la chiusura, cartellare
nuovamente e tornare all’inizio del punto 3 (rifare il vuoto).
4. Aprire lo stelo della valvola a 2 vie girandolo di 90 gradi in senso
antiorario. Dopo 6 secondi, chiudere la valvola a 2 vie ed eseguire un
controllo per verificare che non ci siano perdite di gas.
5. Non ci sono
perdite di gas? Se ci sono perdite di gas, stringere i giunti del tubo. Se la perdita si arresta,
procedere al punto 6. Se la perdita non si arresta, scaricare tutto il refrigerante usando la presa di servizio. Dopo
aver rifatto le cartelle e indotto il vuoto, caricare il refrigerante indicato usando la bombola del gas.
6. Staccare il tubo flessibile di carico dalla presa di servizio, aprire la
valvola a 2 vie e quella a 3 vie. Ruotare la valvola a stelo in senso
antiorario fino a serrarla leggermente.
7. Per evitare le perdite di gas, ruotare il
●
coperchio della presa di
servizio della valvola a 2 vie e quello della valvola a 3 vie un po' oltre
il punto di serraggio (è il punto in cui la resistenza aumenta
improvvisamente).
ATTENZIONE:
Se c'è una perdita di refrigerante da
●
l condizionatore, è necessario scaricare tutto il refrigerante. Per prima cosa depressurizzare,
poi caricare il refrigerante liquido nel condizionatore attenendosi alla quantità indicata sull'etichetta.
23
Chiuso
Valvola a 2 vie
Valvola a 3 vie
Valvola a 3 vie
Valvola a 2 vie
Valvola a 2 vie
Valvola a 3 vie
Valvola di interruzione del liquido
Valvola di interruzione del gas
Collettore manometro (R32)
Pompa del vuoto (R32)
Aperto
Porta di servizio
90 per 6 secondi.
Valvola a 2 vie
Valvola a 3 vie
Valvola a 2 vie
Valvola a 3 vie
Coperchio valvola a stelo
Coperchio porta di servizio
Coperchio valvola a stelo
