Procedura di installazione Collaudo della tenuta
Dopo aver collegato la tubatura refrigerante è necessario eseguire un collaudo per verificarne la tenuta.

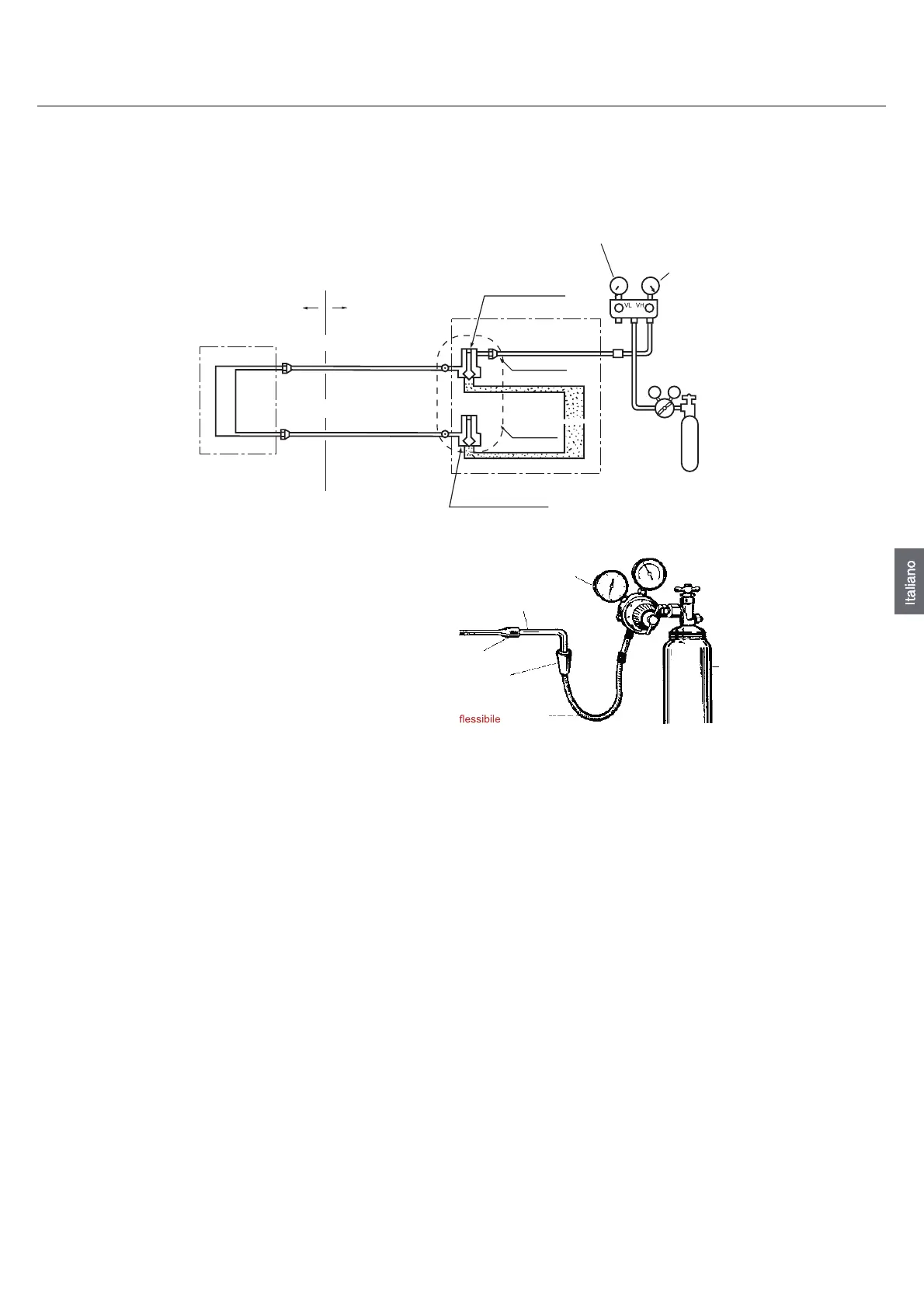

Per testare la tenuta, l’impianto si mette in pressione utilizzando una bombola di azoto; le tubature sono
collegate come illustrato nella figura sottostante.
La valvola del gas e quella del liquido sono chiuse. Per evitare che l’azoto penetri nel circuito dell'unità esterna,
serrare la valvola prima di dare pressione (sia quella del gas che quella del liquido).
1) Mettere in pressione per più di 3 minuti a 0,3 MPa
●
(3,0 kg/cm
2 g).
2) Mettere in pressione per più di 3 minuti a 1.5 MPa
●
(15
kg/cm
2g). Verrà rilevata una forte perdita.
3) Mettere in pressione per 24 ore a 3,0 MPa (30 kg/
●
cm2g). Verrà rilevata una leggera perdita.
Controllare se la pressione diminuisce
●
Se la pressione non diminuisce, procedere.
Se la pressione dimi
nuisce, cercare il punto di perdita.
Mettendo in pressione per 24 ore, una variazione di 1°C della temperatura dell'ambiente causerà una variazione di pressione
pari a 0,01 MPa (0,1kg/cm
2
g). Tenerne conto durante il collaudo.
Controllare il punto di perdita
Nelle fasi da 1) a 3), se si rileva una perdita di pressione controllare tutti i raccordi ascoltando, toccando e usando acqua
saponata ecc. per identificare il punto di perdita. Dopo aver individuato il punto di perdita: saldarlo nuovamente oppure serrare il
dado.
Unità esterne
Interrompere le valvole completamente chiuse
Interno
Completamente serrato
Parte svasata
Unità interna
Completamente serrato
Valvola di scarico
Tombino
Piezometro a bassa
pressione
Piezometro ad alta pressione
Separatore per contatore
Valvola di scari-
co
Serbatoio dell'azoto
Interrompere le valvole completamente chiuse
Esterno
(lato del gas)
(lato del gas)
Parte svasata
inserimento
Manutenzione del tubo
Manometro di pressione di linea
Brasatura delle tubature
Giunto a gomito
Grande connettore di
Cilindro di azoto
Manometro di pressione del cilindro
22
