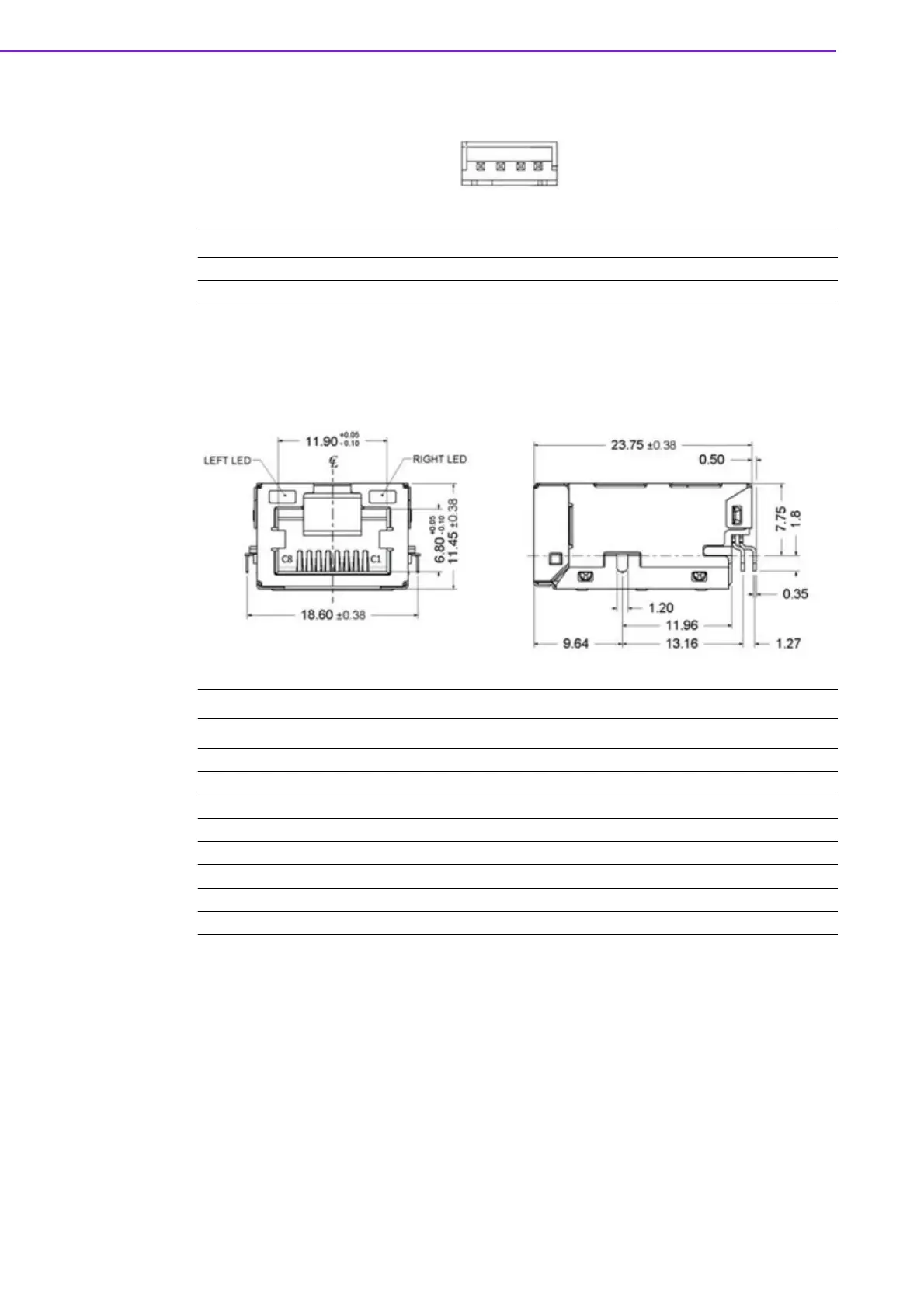

2.2.18 SATA Power Connector (SATA_PWR1)
Pin Signal Pin Signal
1 +V5 3 GND
2 GND 4 x
2.2.19 RJ45 Connector(LAN1)
2.2.20 RJ45 Connector(LAN1)
RJ45
Pin Signal Pin Signal
R1 LAN2_TCT R10 LAN2_MDI3-
R2 LAN2_MDI0+ R11 LAN1_TCT
R3 LAN2_MDI0- H1 GND_LAN
R4 LAN2_MDI1+ H2 GND_F1
R5 LAN2_MDI1- L1 LAN2_LED1_Z_ACT#
R6 LAN2_TCTG L2 +V3.3_LAN2
R7 LAN2_MDI2+ L3 LAN2_LED2_Z_1G#
R8 LAN2_MDI2- L4 LAN2_LED0_Z_100M#
UTX-3117 User Manual 20
