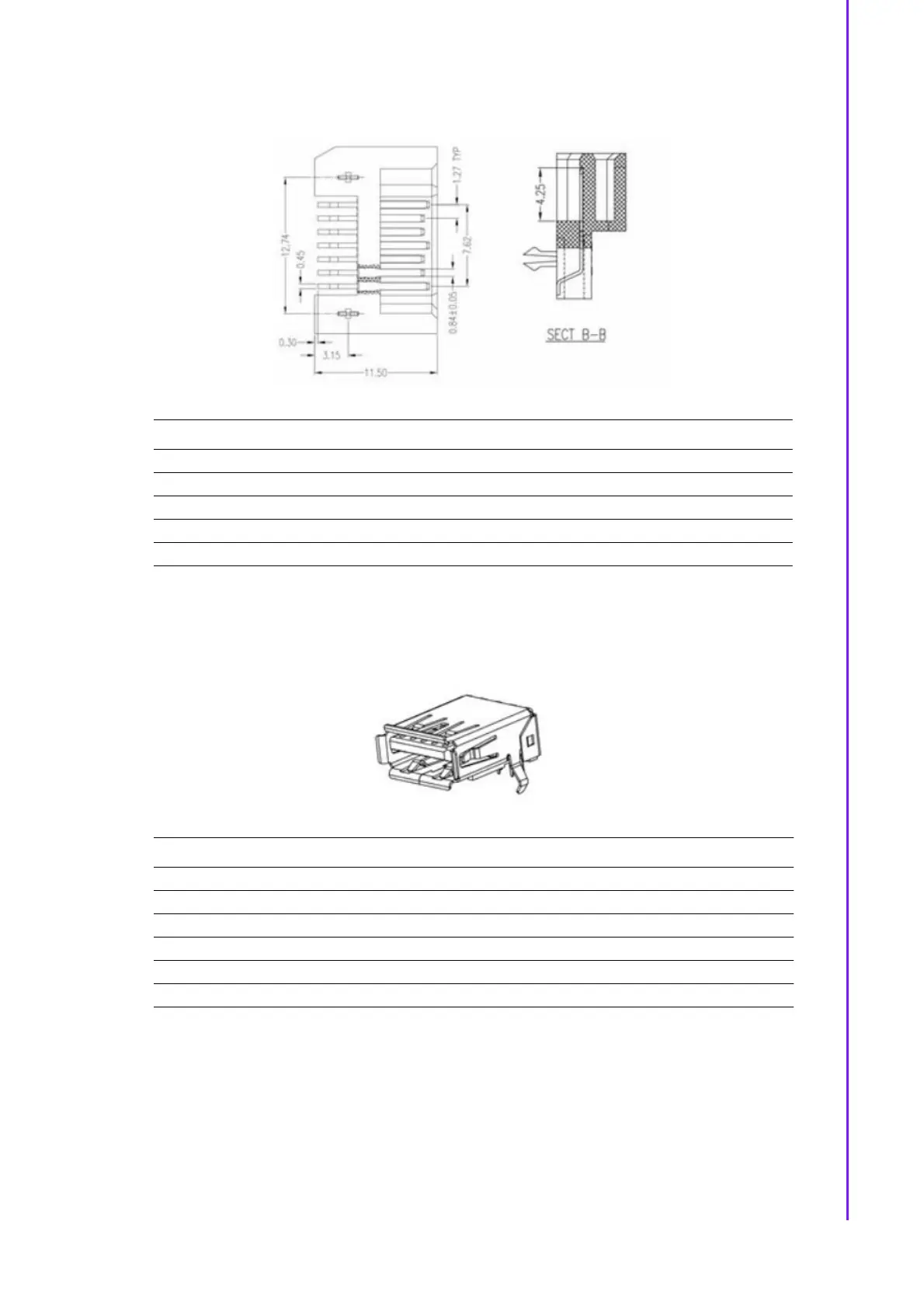

2.2.15 SATA Signal Connector (SATA1)
Pin Signal Pin Signal
1 GND 6 SATA0_Z_RX+
2 SATA0_Z_TX+ 7 GND
3 SATA0_Z_TX- 8 x
4 GND 9 x
5 SATA0_Z_RX- 6 SATA0_Z_RX+
2.2.16 USB 3.0 Connector(USB1)
2.2.17 USB 3.0 Connector(USB2)
Pin Signal Pin Signal
1 +USBV1 7 GND
2 USB_D0- 8 USB3X0_Z_TX-
3 USB_D0+ 9 USB3X0_Z_TX+
4 GND H1 GND_F1
5 USB3X0_Z_RX- H2 GND_F1
6 USB3X0_Z_RX+ x
19 UTX-3117 User Manual
Chapter
2
Jumper
and
Connector
List
