7 UNO-247 V2 User Manual
Chapter 2 Hardware Functionality
2.2 External I/O Connectors

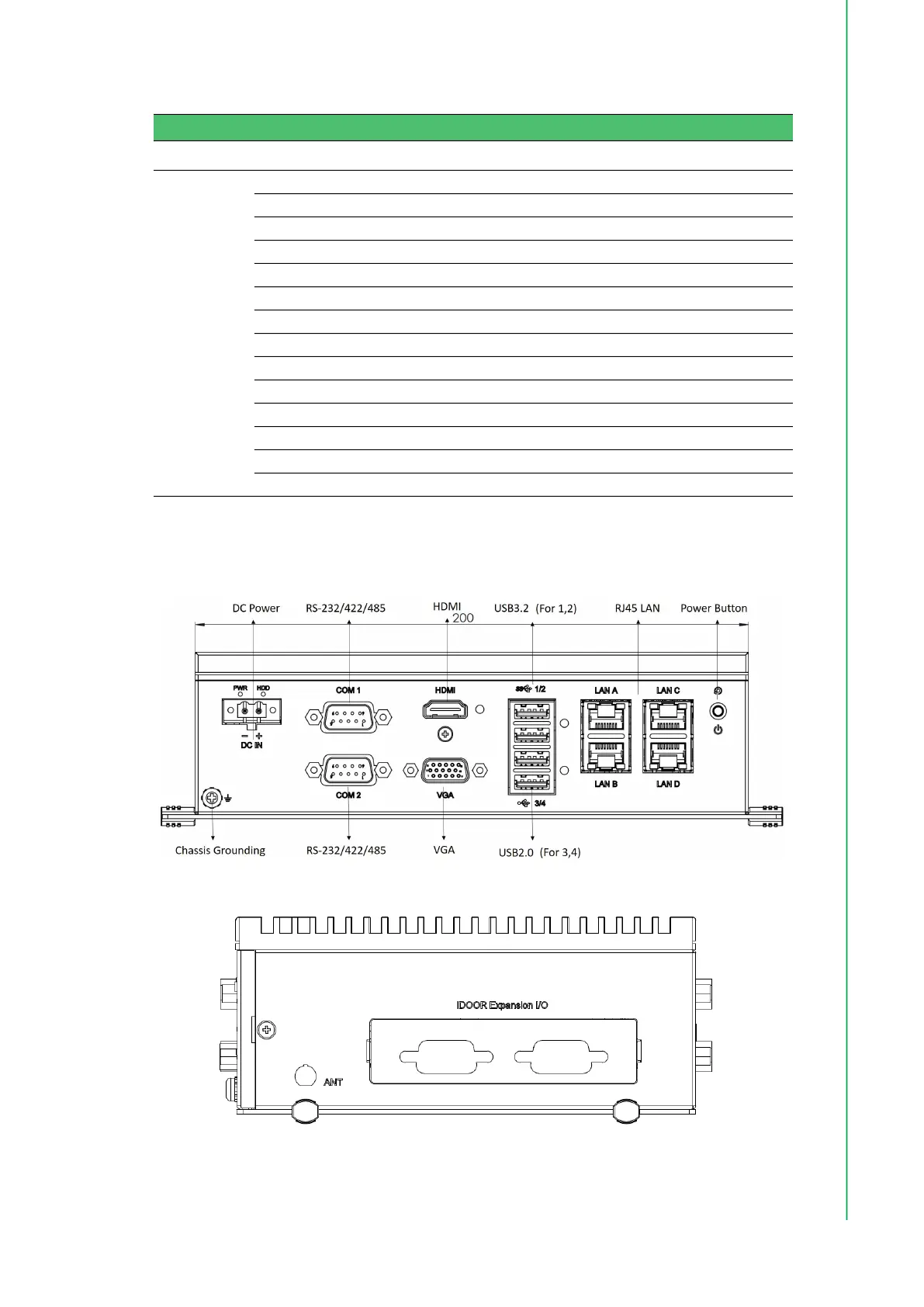

Figure 2.3 Front I/O of UNO-247 V2
Figure 2.4 Right I/O of UNO-247 V2
Table 2.1: Key components, connectors on board
Category Label Function
External
LAN1 LAN B RJ45 Connector
LAN2 LAN A RJ45 Connector
LAN3 LAN C RJ45 Connector
LAN4 LAN D RJ45 Connector
VGA VGA Connector
HDMI1 HDMI Connector
USB1/2 USN3.2
USB3/4 USB2.0
COM 1/2 RS-232/422/485 Connector
COM 3/4 RS-485 Connector
COM 5/6 RS-485 Connector
Audio Audio output
PWR Power Connector
REMOTE1 Remote Power Connector
