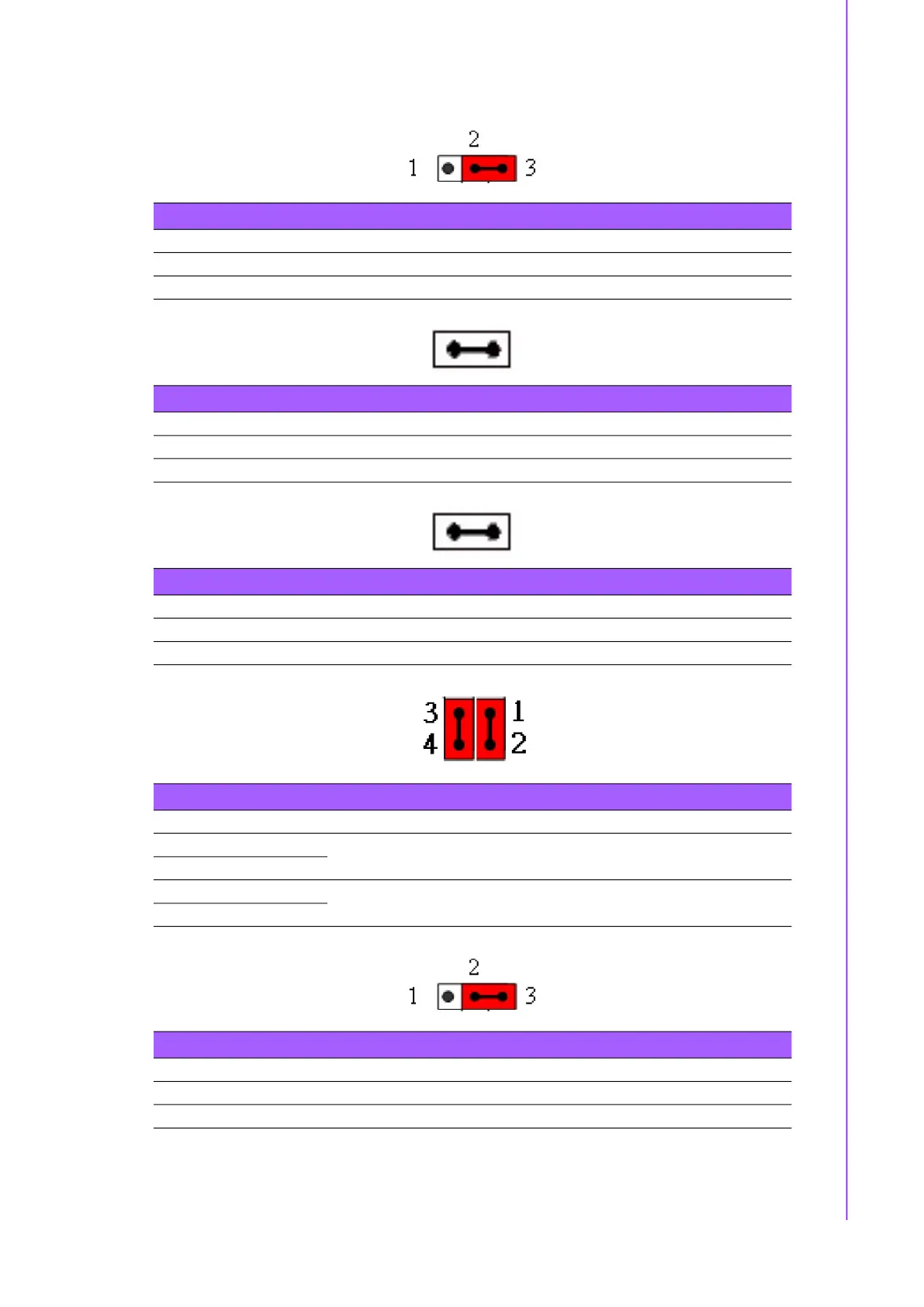

25 SOM-DH5000 User Manual
Chapter 3 Connectors and Jumper Settings
Table 3.21: PSON1, ATX/AT Mode Selection
Pins Function
1-2 AT Mode
2-3 ATX Mode [Default]
Table 3.22: SMB_ALT1, COM-HPC SMBus Alert# Jumper
Pins Function
1-2 Trigger COM-HPC SMB_ALT# (Short to GND)
1-X Normal [Default]
Table 3.23: I2C_ALT, COM-HPC I2C Alert Port 0 Jumper
Pins Function
1-2 Trigger COM-HPC I2C0_ALT#(Short to GND)
1-X Normal [Default]
Table 3.24: J3, COM-HPC Module +V5SB Supply
Pins Function
1-X
Not supply +V5SB to COM HPC Module
3-X
1-2
Supply +V5SB to COM HPC Module [Default]
3-4
Table 3.25: J4, Normal Operation / Clear CMOS SEL
Pins Function
1-2 Clear CMOS
2-3 Normal Operation [Default]
