SOM-DH5000 User Manual 24

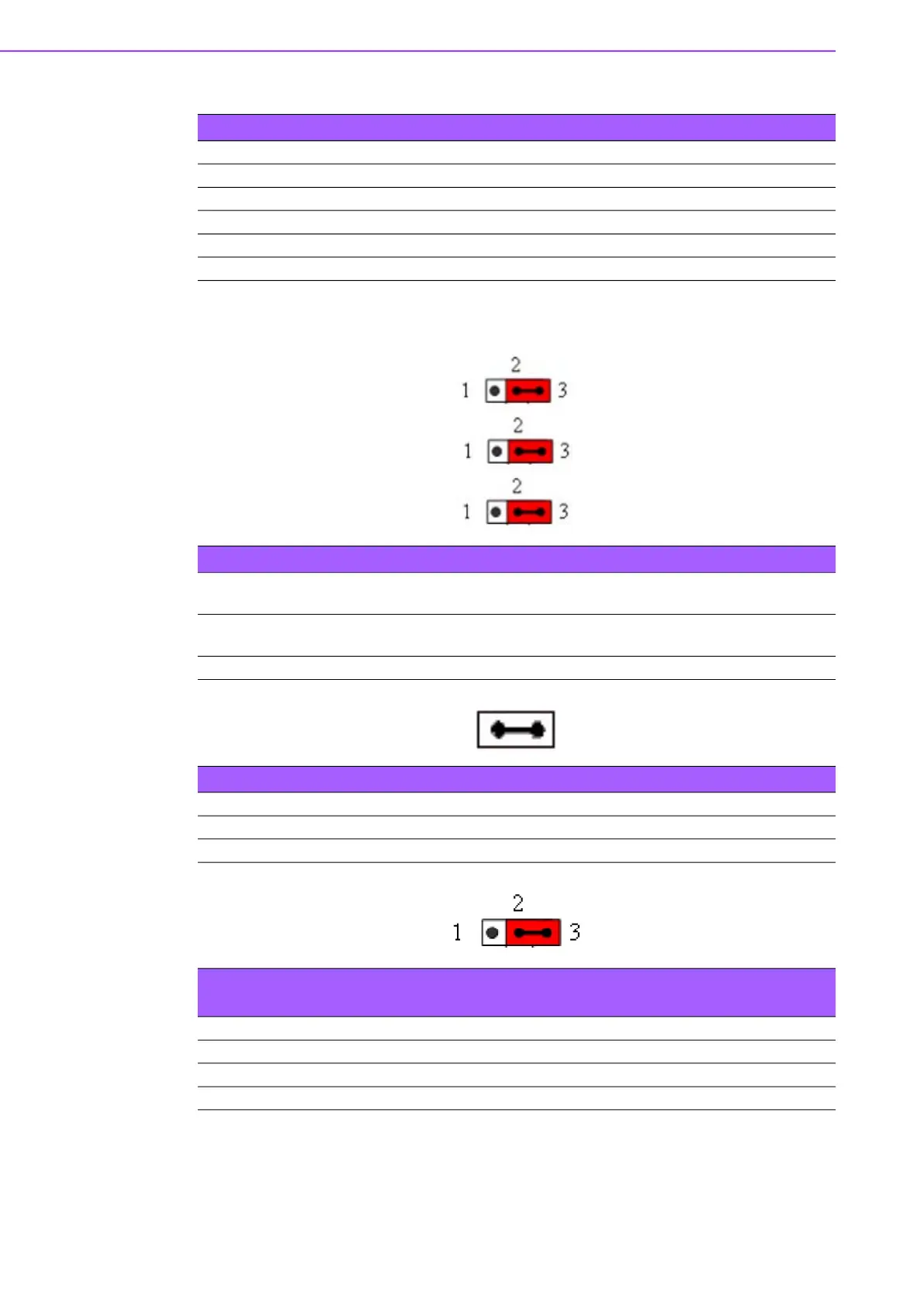

3.1.11 Jumper, Switch Settings
Table 3.17: PMBUS1 PM Bus Pin Header
Pin Signal
1 BMC_SMB_CLK1
2 BMC_SMB_DATA1
3 PMBUS_SMB_ALERT#
4 GND
5 +V3.3_AUX
Table 3.18: BSEL0, BSEL1, BSEL2 BIOS Selection
BSEL0 BSEL1 BSEL2
Chipset SPI CS1#
Destination
Chipset SPI CS0#
Destination
SPI Descriptor
2-3 (1) 2-3 (1) 2-3 (1) Module Module
Module
[Default]
1-2 (0) 2-3 (1) 2-3 (1) Module Carrier Carrier
Table 3.19: BATLOW1, BATLOW# Jumper
Pins Function
1-2 Battery Low
1-X Normal [Default]
Table 3.20: CB_PWROK, Power OK Signal Pull Down or Floating
Selection
Pins Function
1-2 PWROK Signal Pull Down
2-3 PWROK Signal connect to Module [Default]
2-X PWROK Signal is floating
