SOM-DB5800 A2 User Manual 28

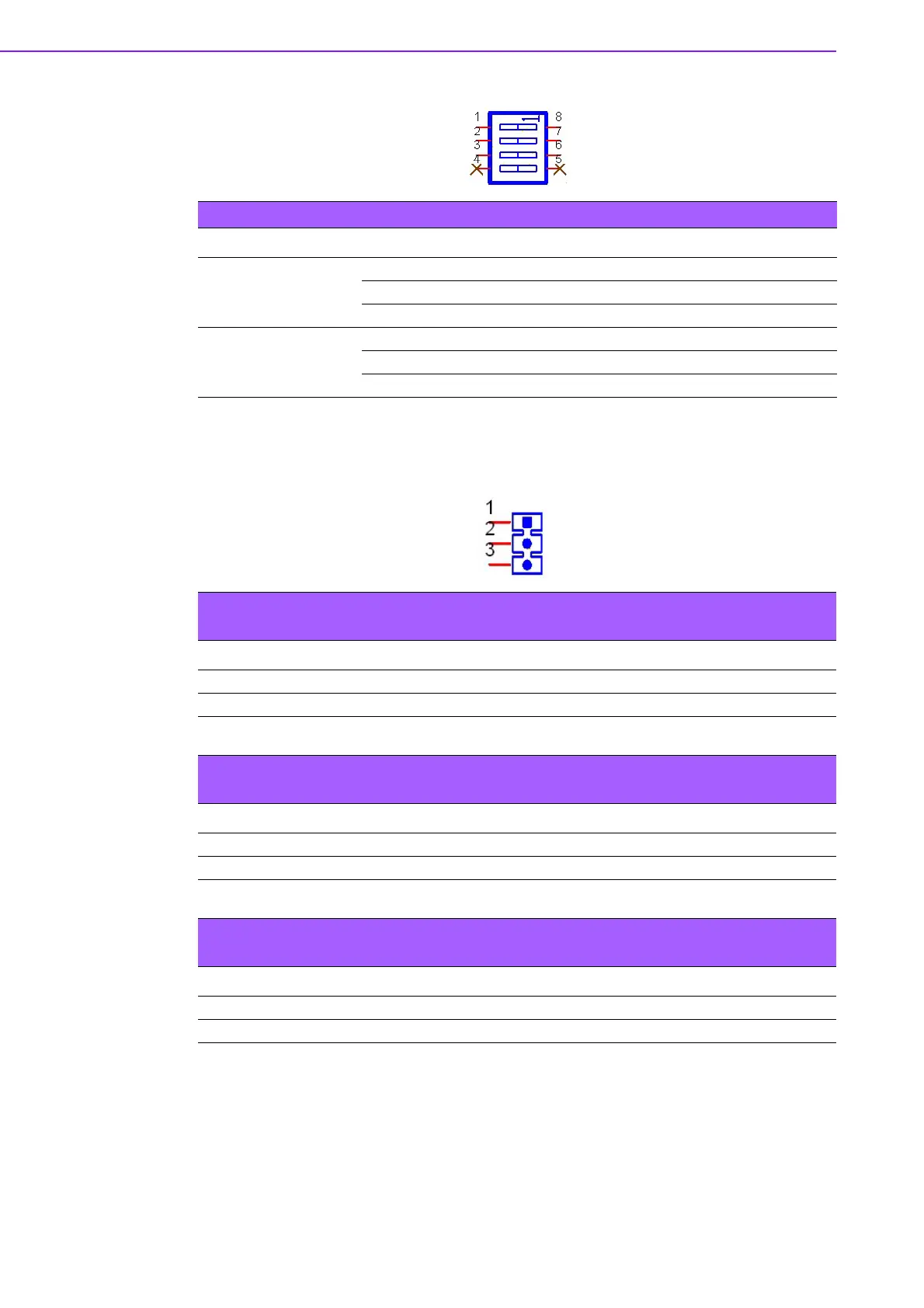

1.3.5 Jumper Setting
Table 1.43: SW13 ~ SW17: DDI3 DisplayPort D / HDMI Port D Switch
Function Dip Switch 1-8 2-7 3-6 4-5
DDI3 DisplayPort D
SW13 OFF ON ON OFF
SW14,SW16 OFF OFF OFF OFF
SW15,SW17 ON ON ON ON
DDI3 HDMI Port D
SW13 ON OFF OFF ON
SW14,SW16 ON ON ON ON
SW15,SW17 OFF OFF OFF OFF
Table 1.44: DDI1_HPD1: DDI1 DisplayPort B / HDMI Port B Hot Plug
Selection
Pin Function
1-2 DDI1 DisplayPort B Hot Plug Detection
2-3 DDI1 HDMI Port B Hot Plug Detection [default]
Table 1.45: DDI2_HPD1: DDI2 DisplayPort C / HDMI Port C Hot Plug
Selection
Pin Function
1-2 DDI2 DisplayPort C Hot Plug Detection
2-3 DDI2 HDMI Port C Hot Plug Detection [default]
Table 1.46: DDI3_HPD1: DDI3 DisplayPort D / HDMI Port D Hot Plug
Selection
Pin Function
1-2 DDI3 DisplayPort D Hot Plug Detection
2-3 DDI3 HDMI Port D Hot Plug Detection [default]
