SOM-DB5800 A2 User Manual 16

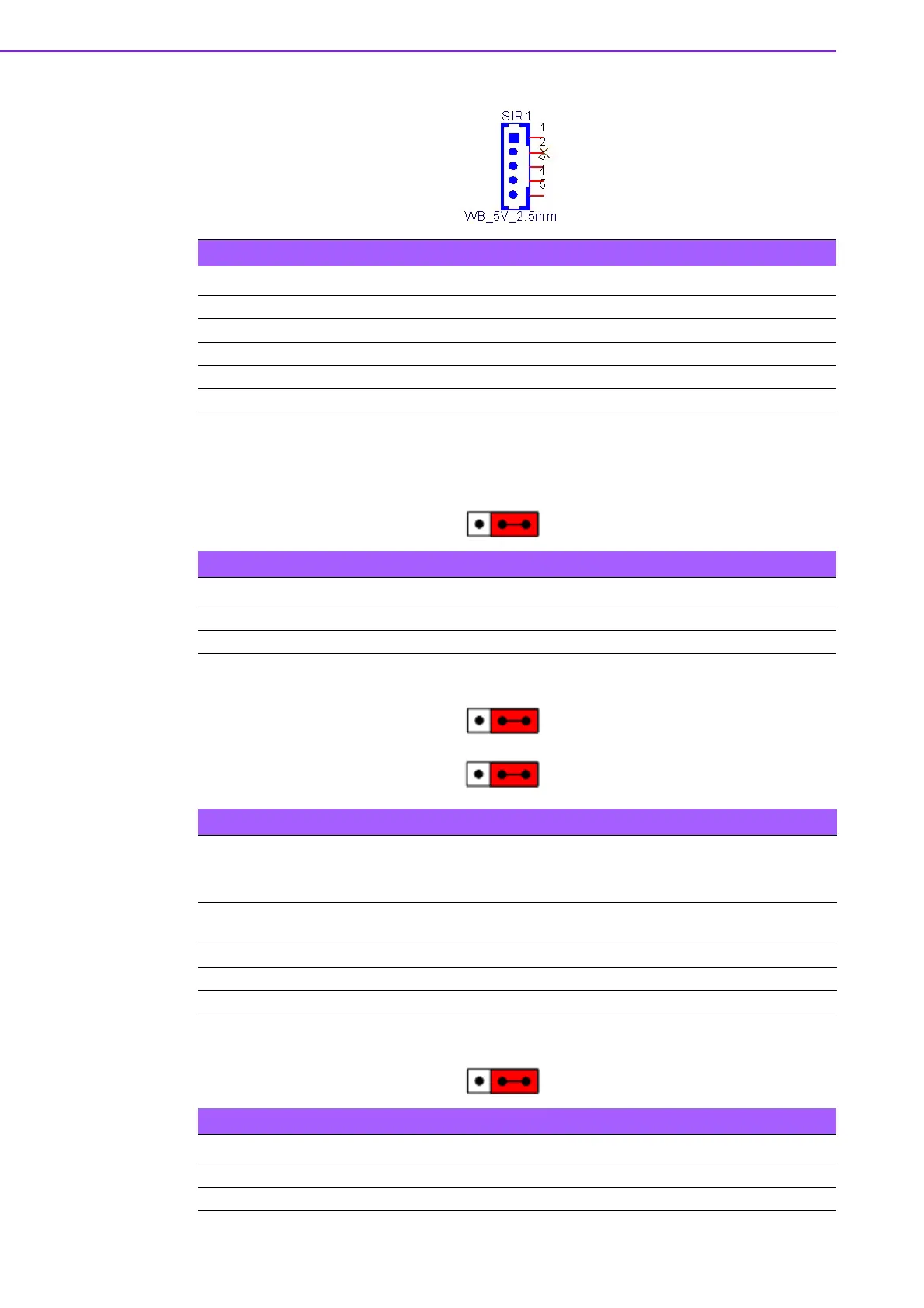

1.2.8 Jumper Setting
Table 1.16: SIR1: Serial IrDA Wafer Box
Pin Signal
1+V5
2NC
3IRRX
4GND
5IRTX
Table 1.17: J1: GPIO / SDIO Selection
Pin Function
1-2 SDIO
2-3 GPIO [Default]
Table 1.18: J2, J3: BIOS Disable0, BIOS Disable1
BIOS_DIS
1#(J3)
BIOS_DIS
0#(J2)
Chipset
SPI CS1#
Destination
Chipset
SPI CS0#
Destination
Carrier
SPI_CS#
SPI
Descriptor
BIOS Entry
2-3 (1) 2-3 (1) Module Module High Module
SPI0/SPI1
[Default]
2-3 (1) 1-2 (0) Module Module High Module Carrier FWH
1-2 (0) 2-3 (1) Module Carrier SPI0 Carrier SPI0/SPI1
1-2 (0) 1-2 (0) Carrier Module SPI1 Module SPI0/SPI1
Table 1.19: J4: LVDS GND / eDP Hot Plug Selection
Pin Function
1-2 LVDS GND [Default]
2-3 eDP Hot Plug
1
1
1
1
