15 SOM-DB5800 A2 User Manual
Chapter 1 General Information

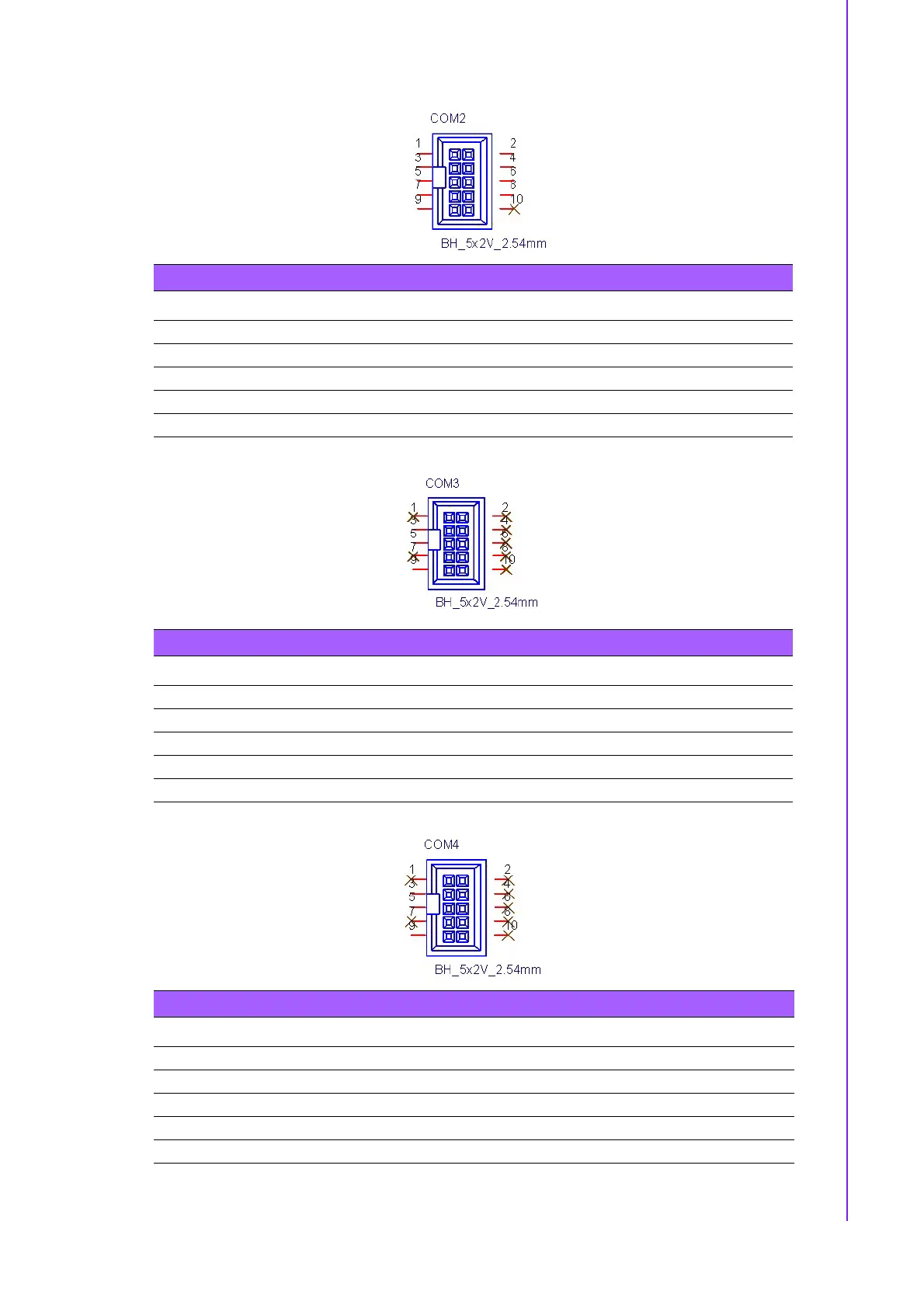

Table 1.13: COM2: COM Port Connector (RS232/422/485)
Pin Signal Pin Signal
1 NDCD#2_TXD485- 6 COM2_CTS#
2 COM2_DSR# 7 NDTR#2_RXD485-
3 NRXD2_TXD485+ 8 COM2_RI#
4COM2_RTS#9GND
5 NTXD2_RXD485+ 10 NC
Table 1.14: COM3: UART Connector (Tx, Rx)
Pin Signal Pin Signal
1NC 6NC
2NC 7NC
3RS1_RX 8NC
4NC 9GND
5RS1_TX 10NC
Table 1.15: COM4: UART Connector (Tx, Rx)
Pin Signal Pin Signal
1NC 6NC
2NC 7NC
3RS2_RX 8NC
4NC 9GND
5RS2_TX 10NC
