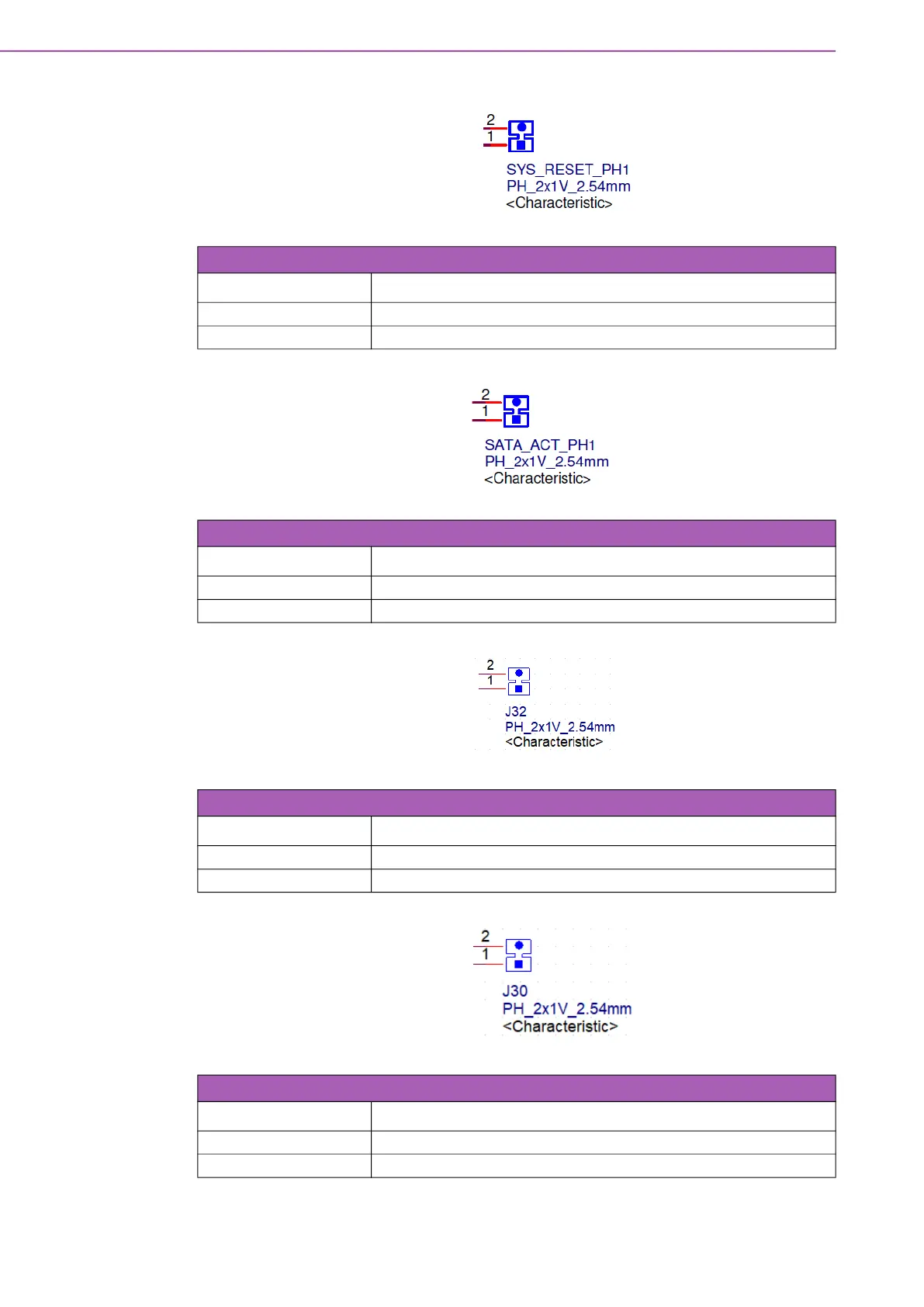

SOM-DB2510 User Manual 36
Table 3.33: SYS_RESET_PH1 SYS RESET Pin Headers
Pin Signal
1 GND
2 RESET_IN#_1.8
Table 3.34: SATA_ACT_PH1 SATA ACT# Pin Headers
Pin Signal
1 SATA_LED#_3.3
2 HDD_LED(Pull-up via 330 ohm to +V3.3)
Table 3.35: J32 Power LED Pin Headers
Pin Signal
1 GND
2 PWR_LED (Pull-up via 330 ohm to +V5)
Table 3.36: J30 BATLOW Pin Headers
Pin Signal
1 GND
2 BATLOW#_1.8
