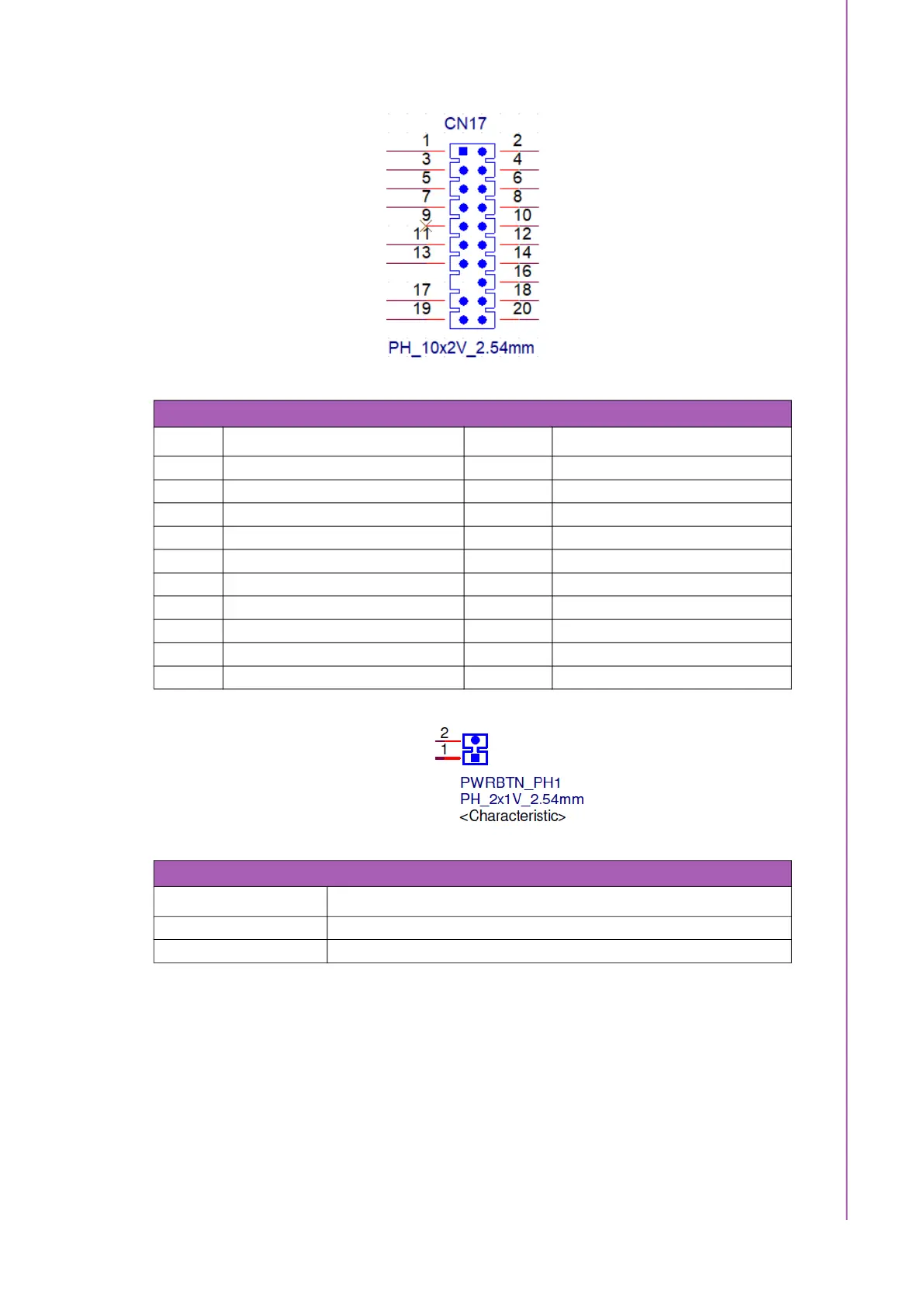

35 SOM-DB2510 User Manual
Chapter 3 Connectors and Jumper Settings
Table 3.31: CN17 I2S0 Connectors
Pin Signal Pin Signal
1 I2S0_VDDA 2 GND
3 I2S0_VDDA 4 I2S0_SDIN_3.3
5 I2S0_SDOUT_3.3 6 I2S0_LRCK_3.3
7 I2S0_CK_3.3 8 I2S0_MCK
9 NC 10 GND
11 I2S0_I2C_CLK 12 MIC_BIAS_I2S0
13 I2S0_I2C_DAT 14 GND
15 N/A 16 I2S0_HP_R
17 I2S0_MIC_IN 18 GND
19 GND 20 I2S0_HP_L
Table 3.32: PWRBTN_PH1 PWRBTN Pin Headers
Pin Signal
1 GND
2 POWER_BTN#_1.8
