33 SOM-DB2510 User Manual
Chapter 3 Connectors and Jumper Settings

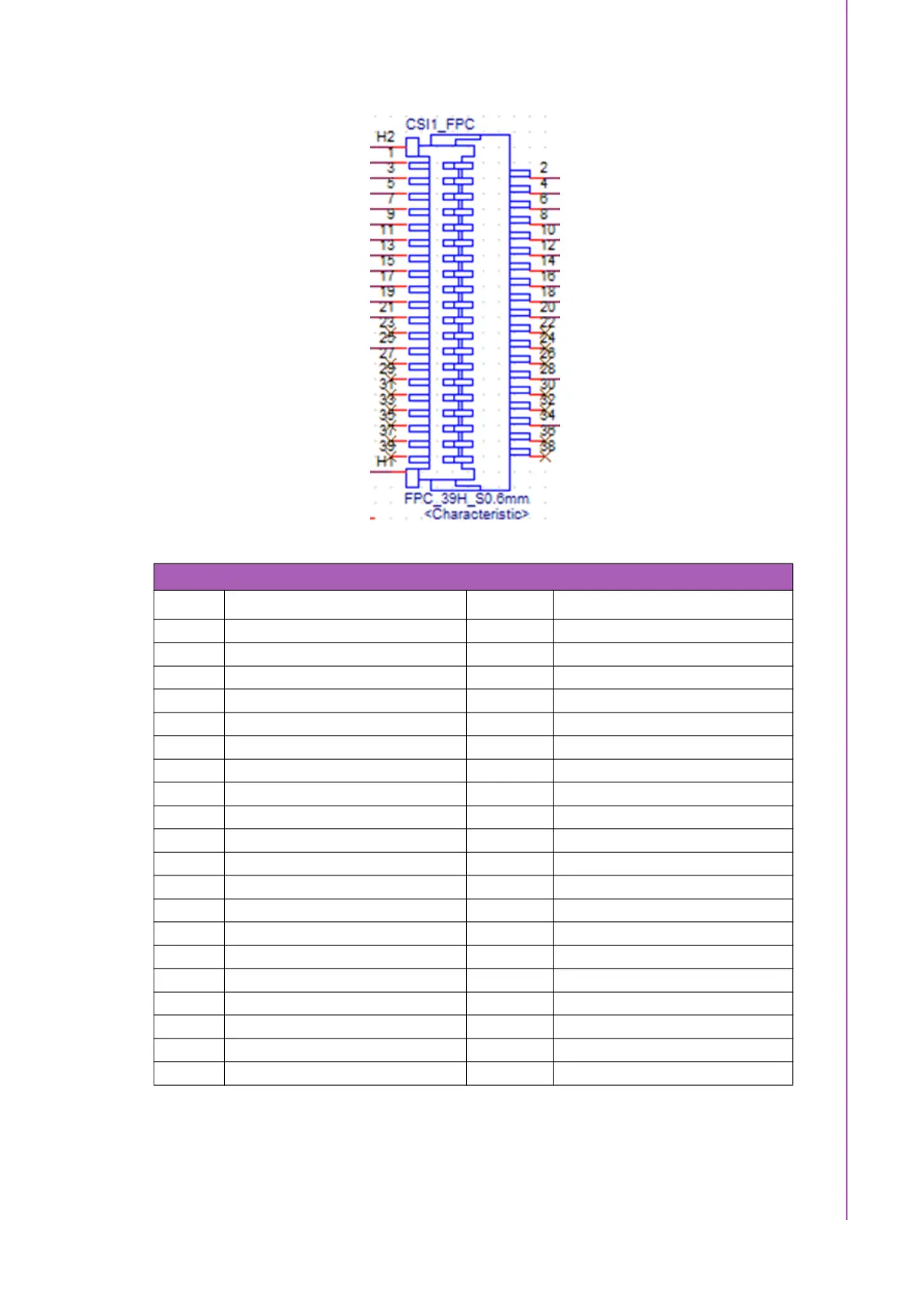

Table 3.29: CSI1_FPC Connectors
Pin Signal Pin Signal
1 +V3_CAMAF_B 2 +V3_CAMAF_B
3 MCSI1_DATA0+ 4 MCSI1_DATA0-
5 GND 6 MCSI1_DATA1+
7 MCSI1_DATA1- 8 GND
9 MCSI1_DATA2+ 10 MCSI1_DATA2-
11 MCSI1_RST# 12 MCSI1_DATA3+
13 MCSI1_DATA3- 14 GND
15 MCSI1_CLK+ 16 MCSI1_CLK-
17 GND 18 CSI1_SCL
19 CSI1_SDA 20 MCSI1_PWR#
21 CSI1_MCK_FPC 22 NC
23 NC 24 NC
25 GND 26 NC
27 NC 28 GND
29 NC 30 NC
31 NC 32 NC
33 NC 34 GND
35 NC 36 NC
37 NC 38 NC
39 NC
