SOM-DB2510 User Manual 32

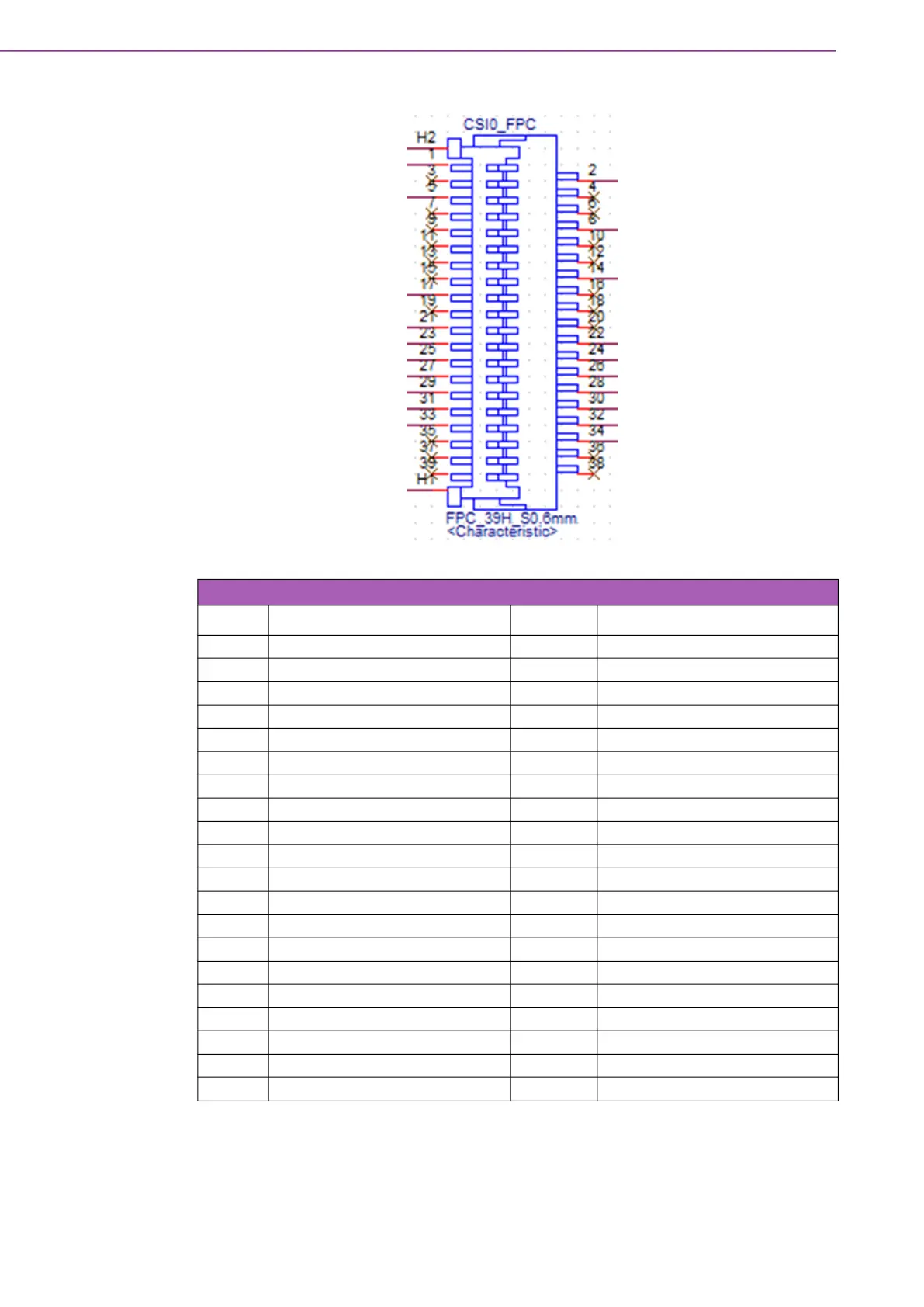

Table 3.28: CSI0_FPC Connectors
Pin Signal Pin Signal
1 +V3_CAMAF_A 2 +V3_CAMAF_A
3 NC 4 NC
5 GND 6 NC
7 NC 8 GND
9 NC 10 NC
11 NC 12 NC
13 NC 14 GND
15 NC 16 NC
17 GND 18 NC
19 NC 20 NC
21 CSI0_MCK_FPC 22 MCSI0_PWR#
23 CSI0_SCL 24 CSI0_SDA
25 GND 26 MCSI0_CLK+
27 MCSI0_CLK- 28 GND
29 MCSI0_DATA0+ 30 MCSI0_DATA0-
31 MCSI0_RST# 32 MCSI0_DATA1+
33 MCSI0_DATA1- 34 GND
35 NC 36 NC
37 NC 38 NC
39 NC
