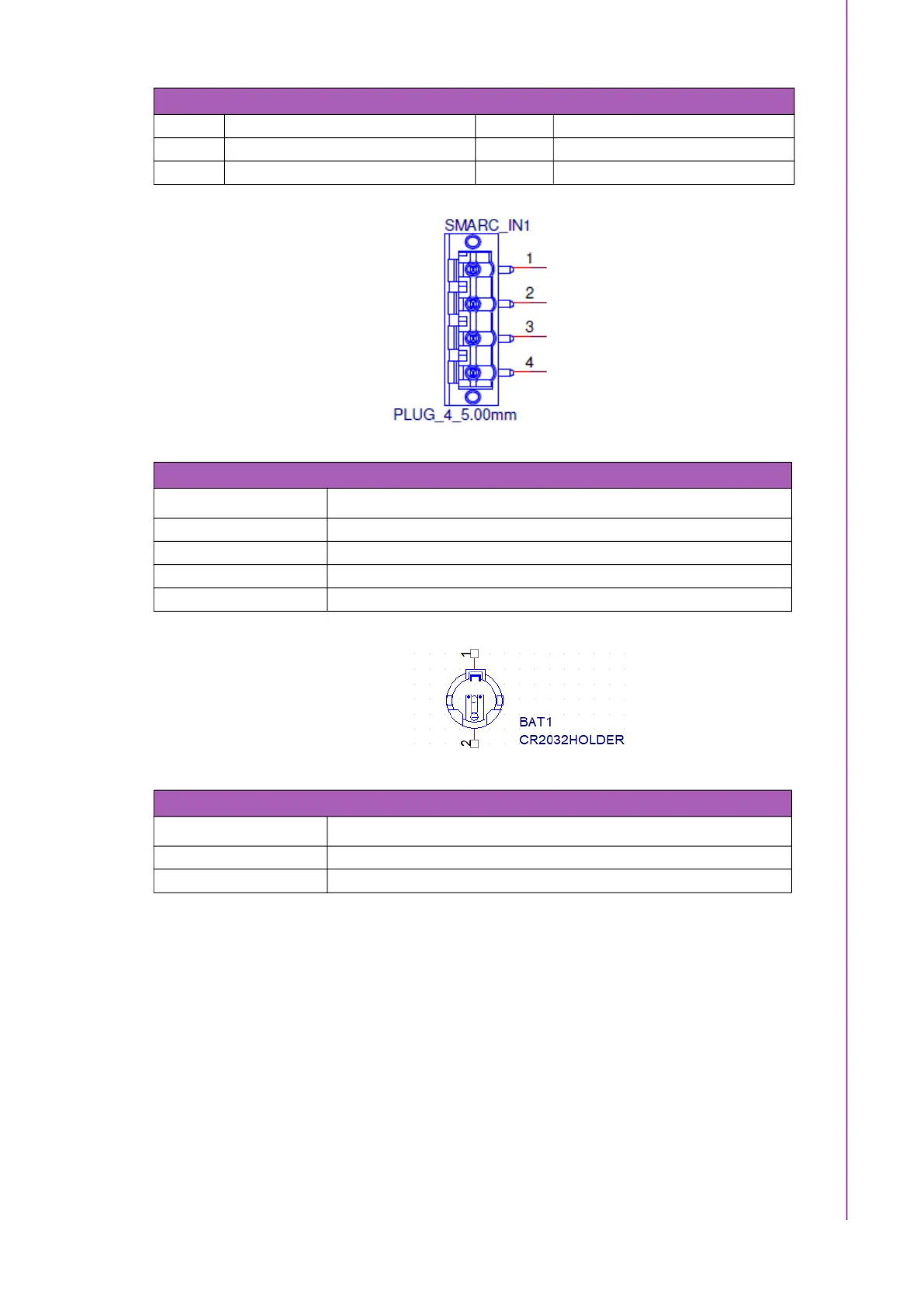

23 SOM-DB2510 User Manual
Chapter 3 Connectors and Jumper Settings
11 +V12_ATX 23 NC
12 NC 24 GND
26 NC 25 NC
Table 3.12: SMARC_IN1 Pin Connectors
Pin Signal
1 GND
2 +V_MOD_IN
3 +V_MOD_IN
4 GND
Table 3.13: BAT1 RTC Battery Connectors
Pin Signal
1 +VBAT_BH
2 GND
Table 3.11: ATX1 Pin Connectors
