SOM-DB2510 User Manual 22
3.1.11 Connector Pin Definitions

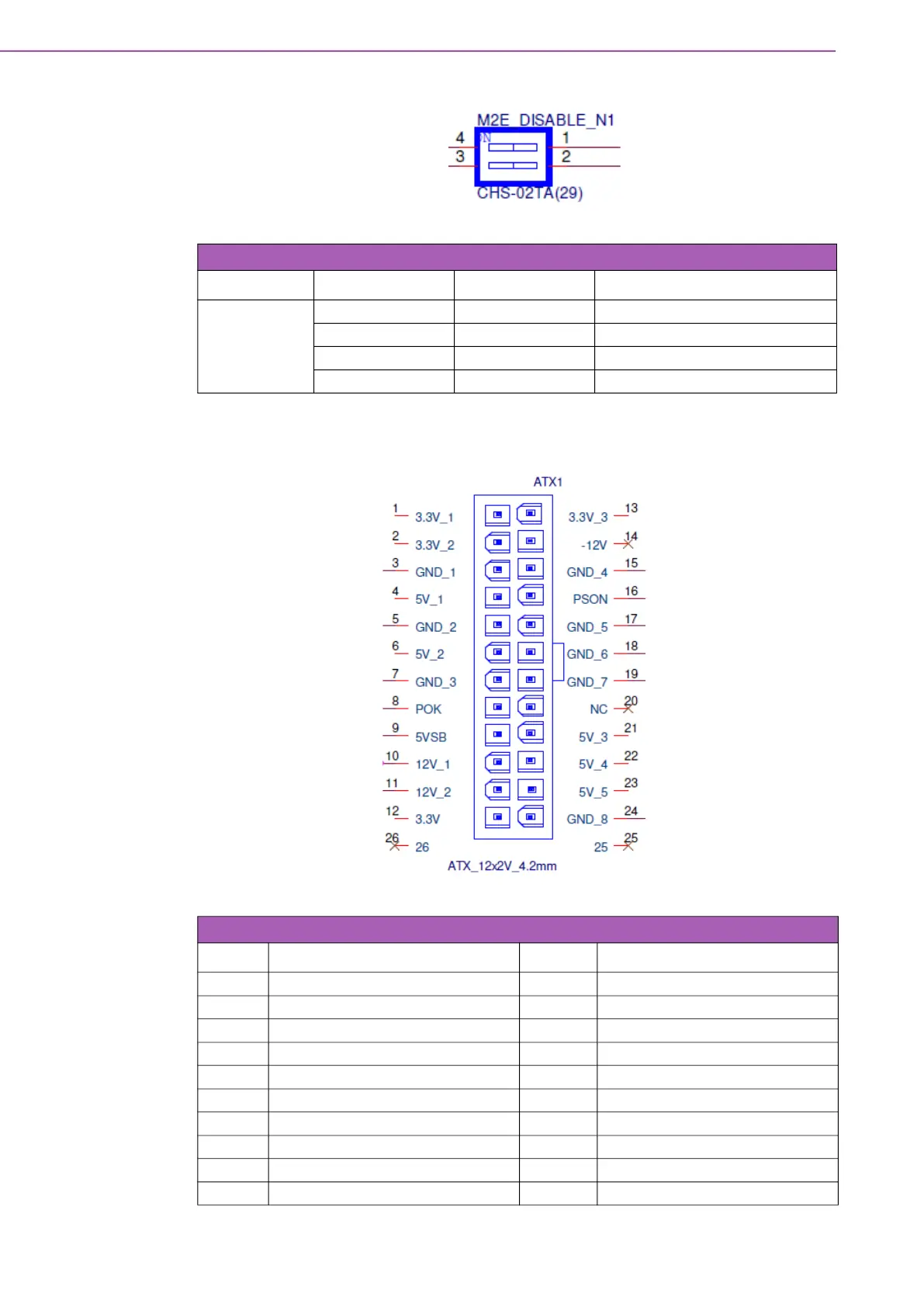

Table 3.10: M2E_DISABLE_N1 M.2 Wireless Disable Switch
Dip Switch 1-4 2-3 Function
M2E_DIS-
ABLE_N1
ON M.2 Wireless Disable-2
OFF M.2 Wireless Enable-2[Default]
ON M.2 Wireless Disable-1
OFF M.2 Wireless Enable-1[Default]
Table 3.11: ATX1 Pin Connectors
Pin Signal Pin Signal
1 NC 13 NC
2 NC 14 NC
3 GND 15 GND
4 NC 16 PSON#
5 GND 17 GND
6 NC 18 GND
7 GND 19 GND
8 PWR_OK 20 NC
9 +V5SB 21 NC
10 +V12_ATX 22 NC
