27 SOM-DB2500 User Manual
Chapter 3 Connectors and Jumper Settings

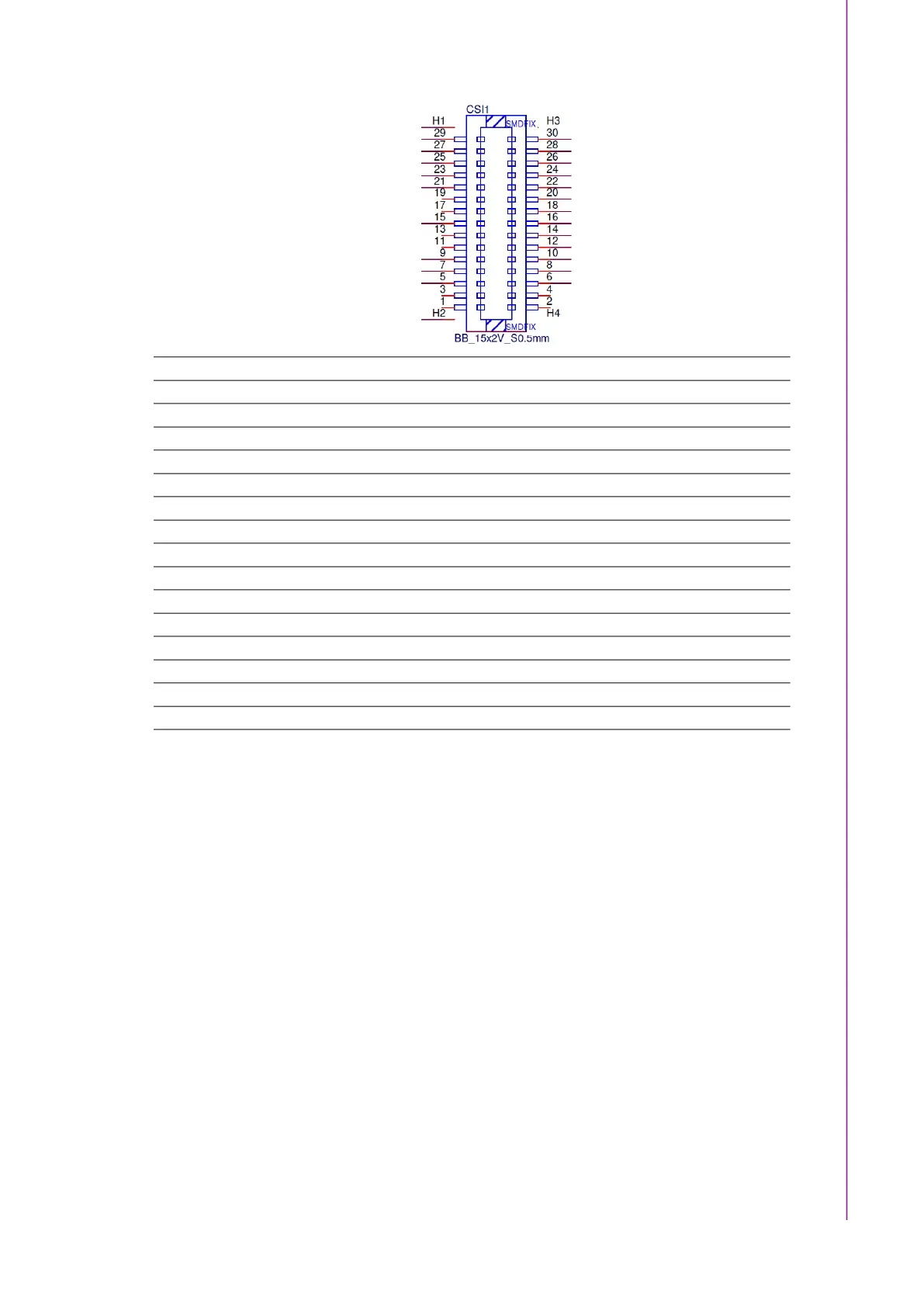

Figure 3.18 CSI1 Connector
Pin Signal Pin Signal
1 NC 2 NC
3 NC 4 NC
5 MCSI_0_PWR#_1.8 6 GND
7 MCSI_0_RST#_1.8 8 I2C_CSI0_DAT
9 GND 10 I2C_CSI0_CK
11 NC 12 GND
13 NC 14 CSI0_X_CK+
15 GND 16 CSI0_X_CK-
17 NC 18 GND
19 NC 20 CSI0_X_D1+
21 GND 22 CSI0_X_D1-
23 MCSI_MCK_1.8 24 GND
25 +V3_CAMAF_A 26 CSI0_X_D0+
27 +V3_CAMAF_A 28 CSI0_X_D0-
29 +V3_CAMAF_A 30 GND
