SOM-DB2500 User Manual 26

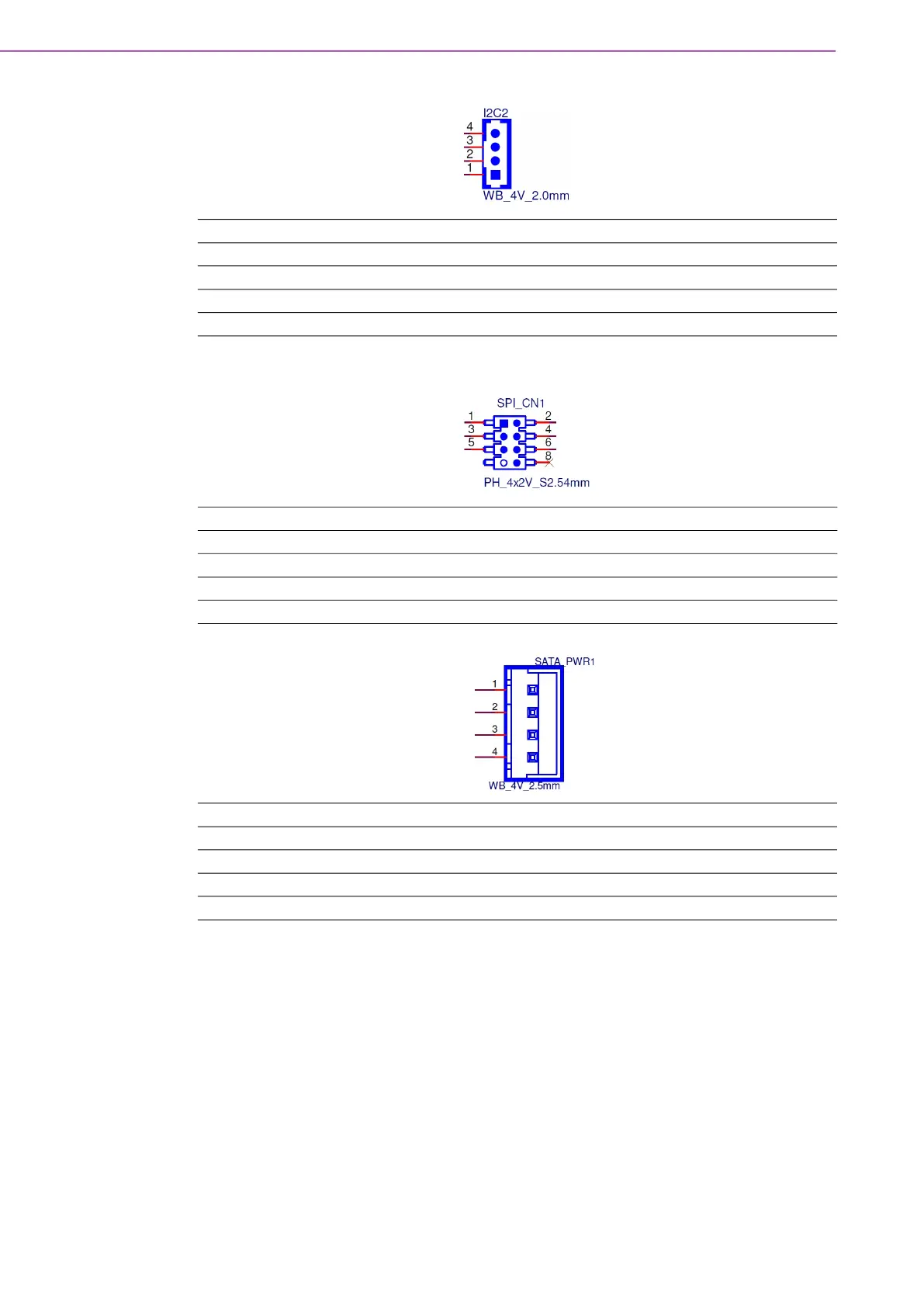

Figure 3.16 I2C2 I2C_PM Connector
Figure 3.17 SATA_PWR1 Connector
Pin Signal
1 GND
2 I2C_M_DAT_3V3S
3 I2C_M_CLK_3V3S
4 +V3.3
Pin Signal Pin Signal
1 +V1.8M_SPI_J 2 GND
3 Q_SPI_PH_CS# 4 Q_SPI_PH_CLK
5 Q_SPI_PH_MISO 6 Q_SPI_PH_MOSI
7 NC 8 NC
Pin Signal
1 +V5
2 GND
3 GND
4 +V12
