SOM-DB2500 User Manual 24

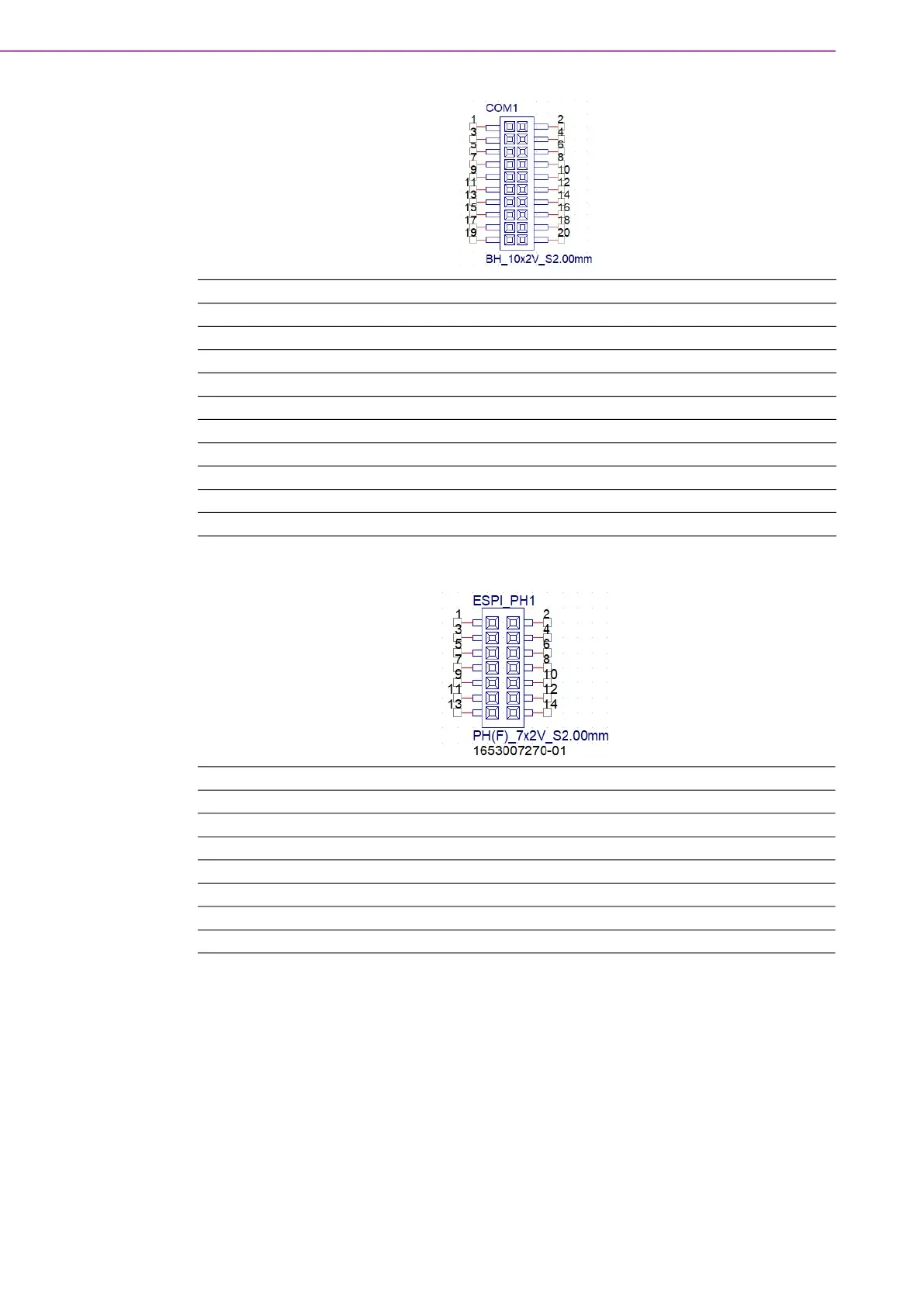

Figure 3.12 COM1 COM Port 0 and 1 Connector
Figure 3.13 ESPI_PH1 Header
Pin Signal Pin Signal
1 NC 2 NC
3 COM0_z_RXD 4 COM0_z_RTS#
5 COM0_z_TXD 6 COM0_z_CTS#
7 NC 8 NC
9 GND 10 GND
11 NC 12 NC
13 COM1_RX 14 NC
15 COM1_TX 16 NC
17 NC 18 NC
19 GND 20 GND
Pin Signal Pin Signal
1 ESPI_CLK_1.8 2 ESPI_IO1_1.8
3 ESPI_RST#_1.8 4 ESPI_IO0_1.8
5 ESPI_CS0#_1.8 6 +V3.3
7 ESPI_IO3_1.8 8 GND
9 ESPI_IO2_1.8 10 +V1.8
11 ESPI_ALERT0#_1.8 12 ESPI_RST#_1.8
13 +V5_DUAL 14 +V5
