23 SOM-DB2500 User Manual
Chapter 3 Connectors and Jumper Settings

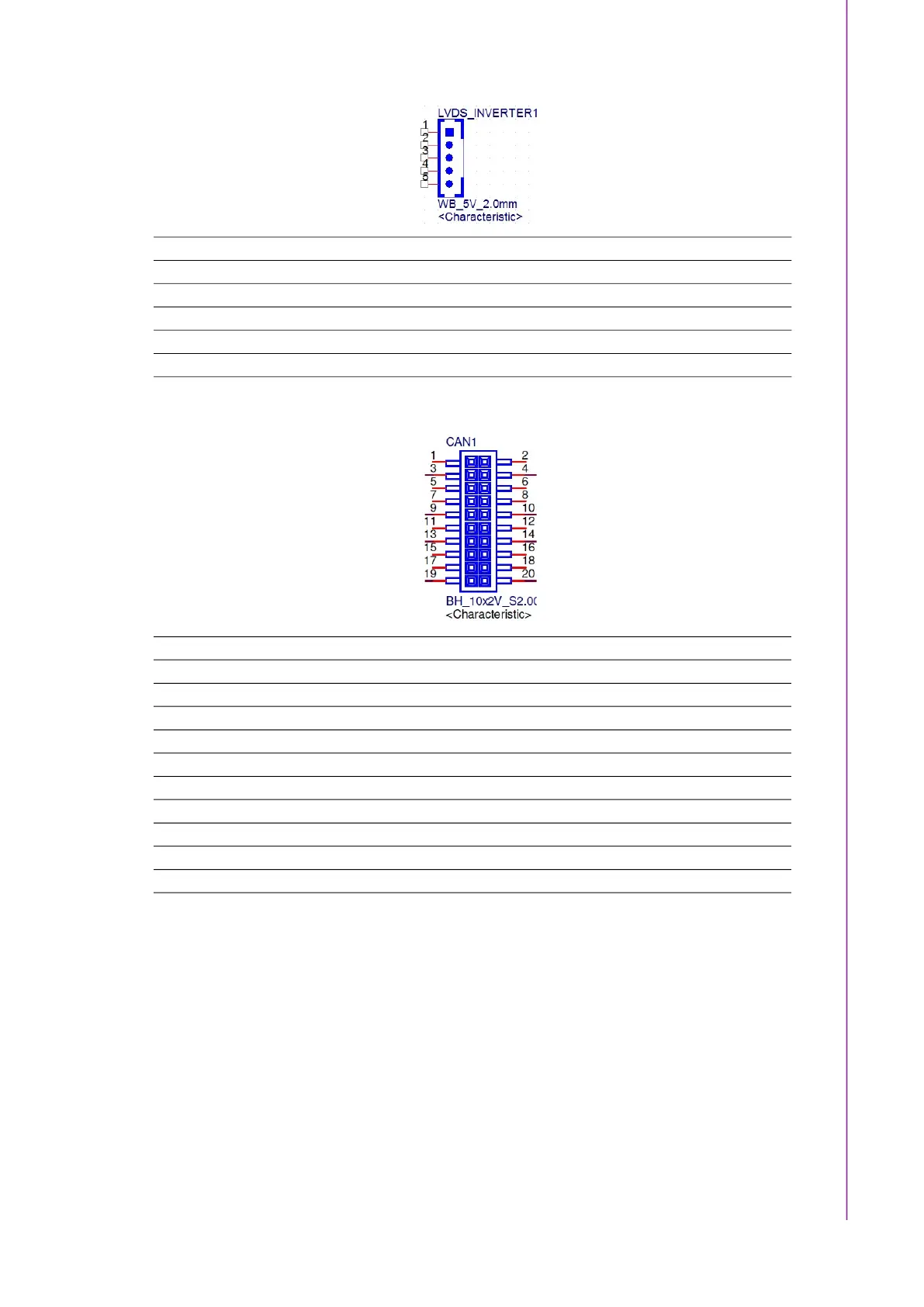

Figure 3.10 LVDS_INVERTER1 LVDS INVERTER Connector
Figure 3.11 CAN1 CAN Bus Connector
Pin Signal
1 +V12_Z_LVDS
2 GND
3 LVDS_BKLT_Z_EN#
4 LVDS_Z_VBR
5 +V5_LVDS
Pin Signal Pin Signal
1 NC 2 NC
3 CAN0_R_D- 4 CAN0_R_D+
5 NC 6 NC
7 NC 8 NC
9 GND 10 GND
11 NC 12 NC
13 CAN1_R_D- 14 CAN1_R_D+
15 NC 16 NC
17 NC 18 NC
19 GND 20 GND
