23
RSB-3810 User Manual

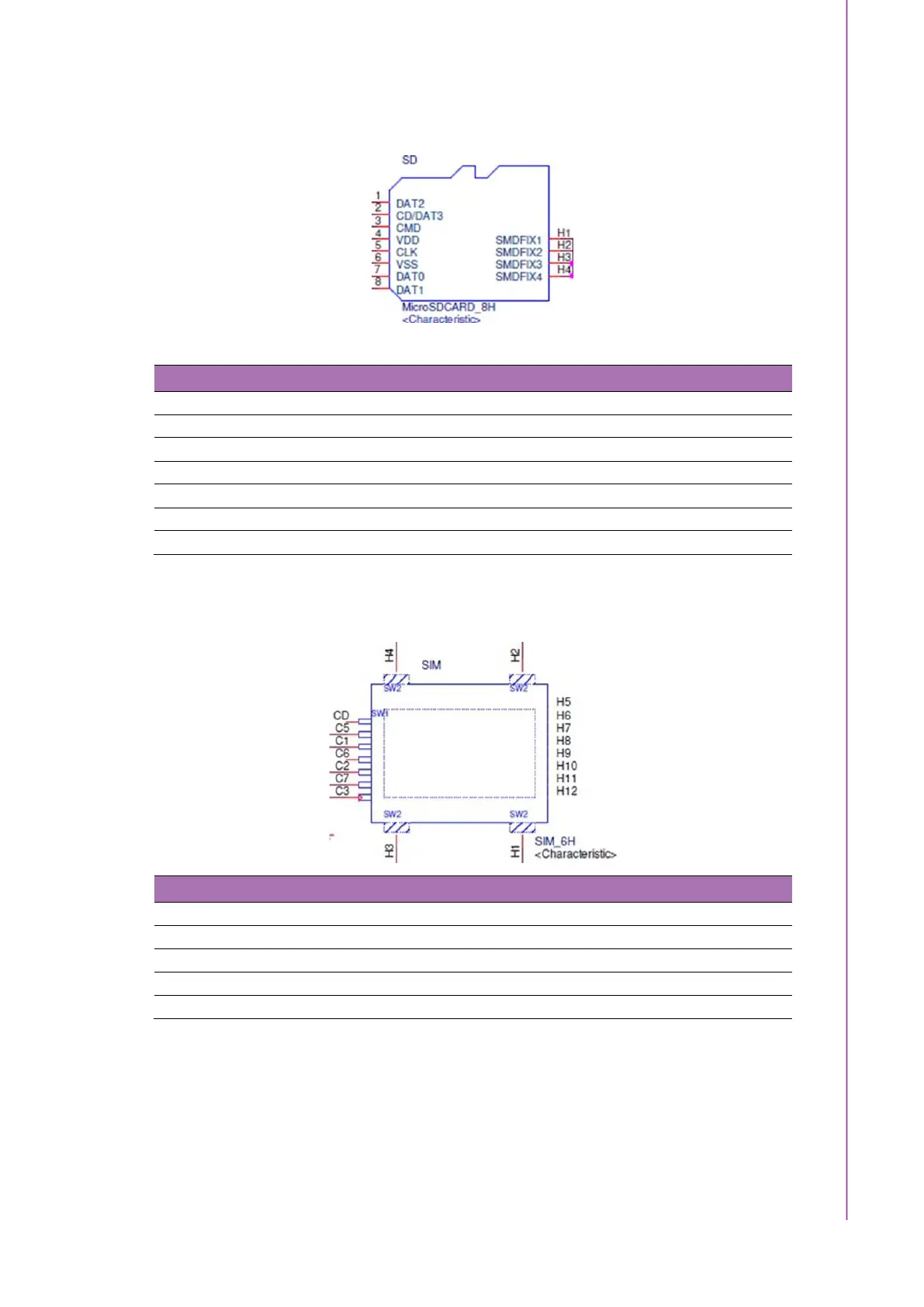

2.4.2.17 SD (SD Slot)
RSB-3810 supports 1 x Micro SD Slot.
Table 2.22: SD (SD Slot)
Pin
Pin Name
Pin
Pin Name
1
SDCARD_DAT2
2
SDCARD_DAT3
3
SDCARD_CMD
4
+3.3V
5
SDCARD_CLK
6
GND
7
SDCARD_DAT0
8
SDCARD_DAT1
H1
GND
H2
+VDD_SD2
H3
GND
H4
GND
2.4.2.18 SIM (SIM Slot)
RSB-3810 supports 1 x Nano SIM Slot.
Table 2.23: SIM (SIM Slot)
Pin
Pin Name
Pin
Pin Name
C1
UIM_PWR
C2
UIM_RESET
C3
UIM_CLK
-
-
C5
GND
C6
-
C7
UIM_DATA
CD
-
Chapter
2
Hardware
Installation
