RSB-3810 User Manual
2.4.2.4 CSI0 (MIPI-CSI Camera Input 0)
RSB-3810 supports 2 x 4-Lane MIPI-CSI Camera Input CONNs, CSI1 is for MIPI-
CSI1. Their pin definitions are demonstrated below:

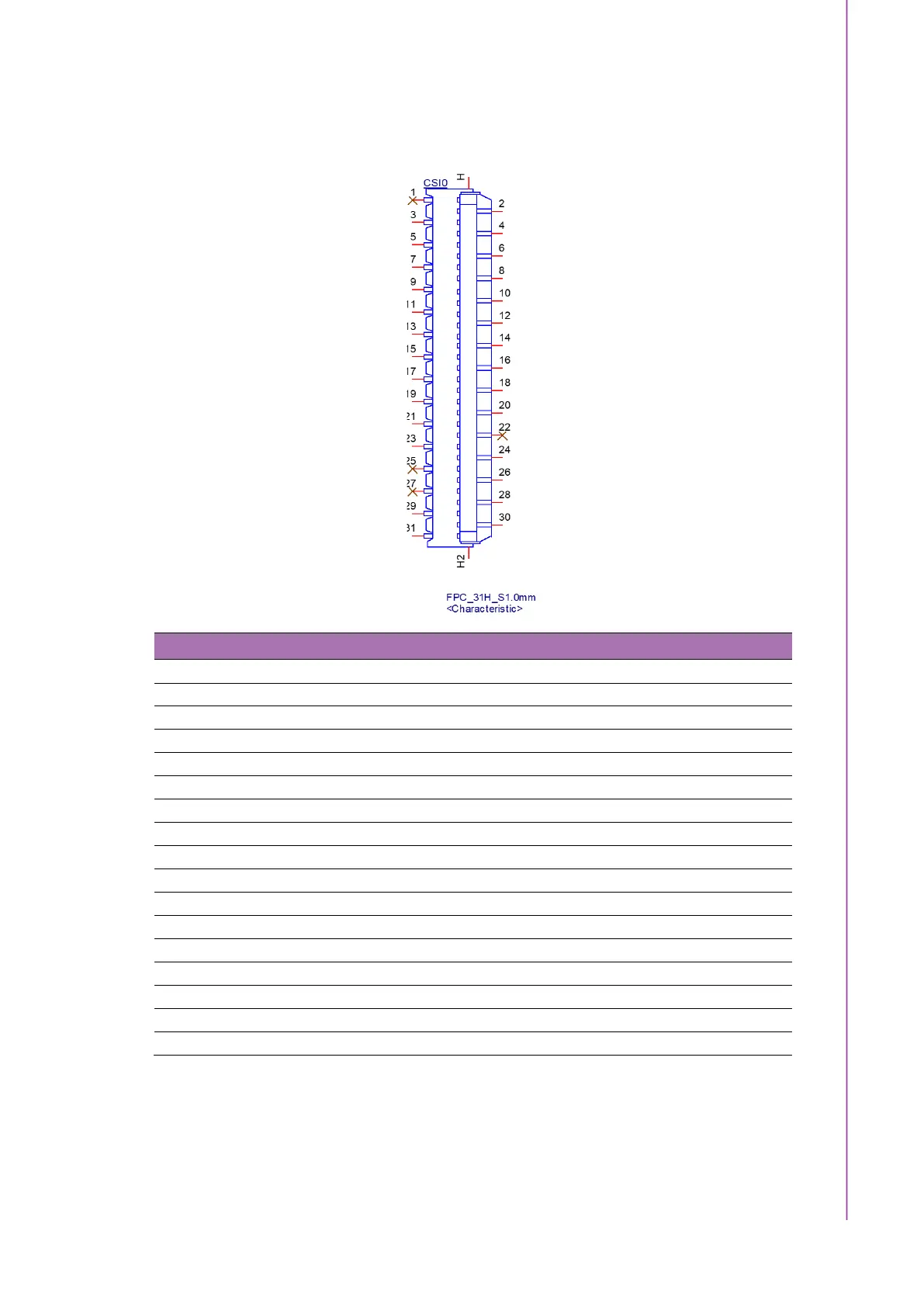

Table 2.8: CSI0 (MIPI-CSI Camera Input 0)
Pin
Pin Name
Pin
Pin Name
1
-
2
GND
3
CSI0D_L0N
4
CSI0B_L0P
5
GND
6
CSI0A_L2N
7
CSI0A_L2P
8
GND
9
CSI0A_L1N
10
CSI0A_L1P
11
GND
12
CSI0A_L0N
13
CSI0A_L0P
14
GND
15
CSI0B_L1N
16
CSI0B_L1P
17
GND
18
1ST_CAM_RESET
19
CMMCLK0
20
CSI1_RST#
21
I2C_CAM0_SDA
22
GND
23
I2C_CAM0_SCL
24
GND
25
-
26
GND
27
-
28
VCAMIO_PMU
29
VDD_CAM
30
GND
31
VDD_CAM
Chapter
2
Hardware
Installation
