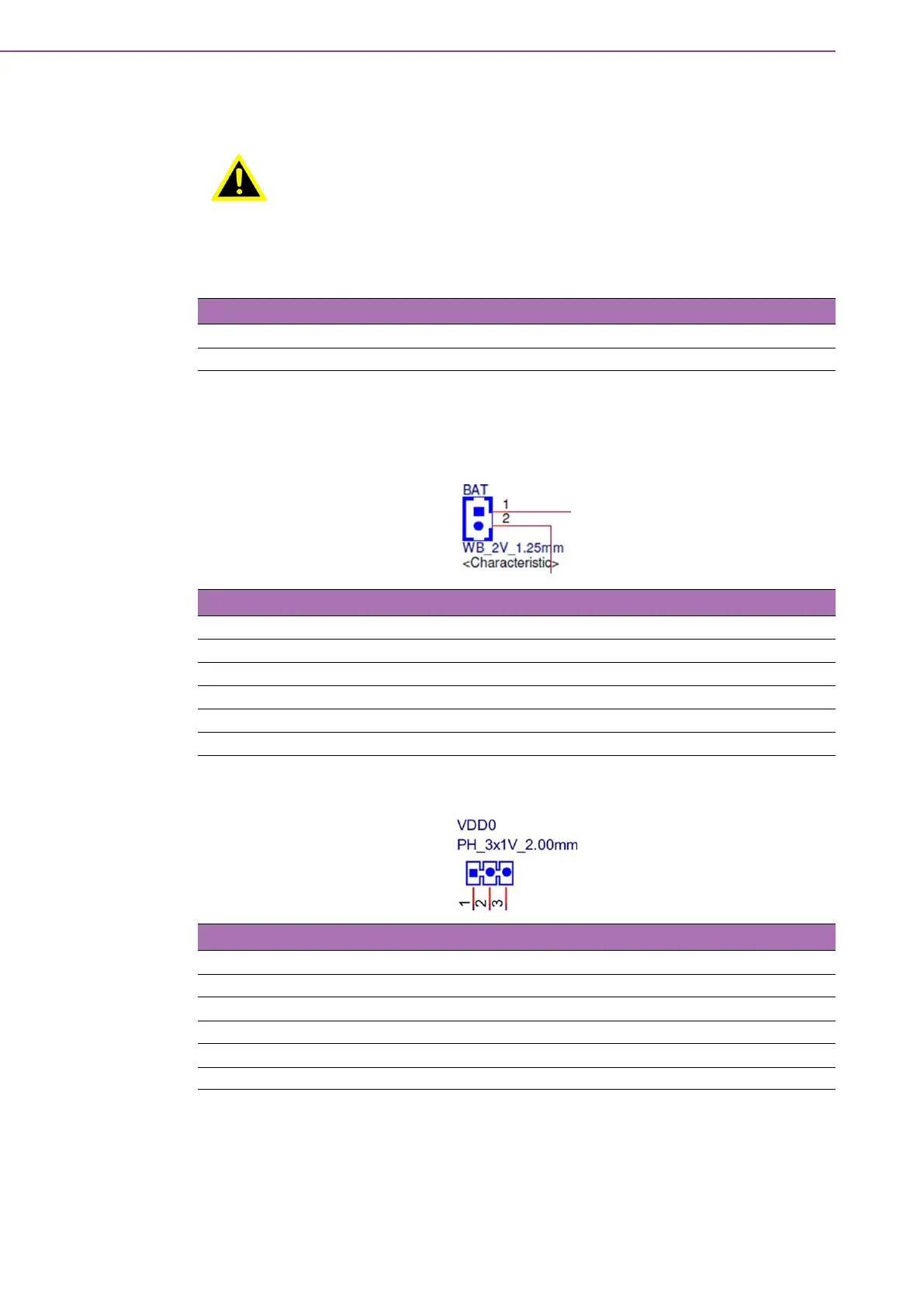

RSB-3810 User Manual
8
Table 2.1: Jumper List
Table 2.2: BLP0
Table 2.3: VDD0
Warning! To avoid damaging the computer, always turn off the power supply
before setting jumpers.
2.3.2 Jumper List
BL0 Backlight Power Select for LVDS0 (Default 5V)
VDD0 LVDS VDD (Default 3.3V)
2.3.3 Jumper Settings
2.3.3.1 BLP0
BLP1 Backlight Power Select for LVDS0
Part Number 1653003101
Description PIN HEADER 3x1P 2.0mm 180D(M) DIP 2000-13 WS
Setting Function
(1_2) 5V (Default)
(2_3) 12V
2.3.3.2 VDD0
BLP2 Backlight Power Select for LVDS1
Part Number 1653003101
Description PIN HEADER 3x1P 2.0mm 180D(M) DIP 2000-13 WS
Setting Function
(1_2) 3V (Default)
(2_3) 5V
